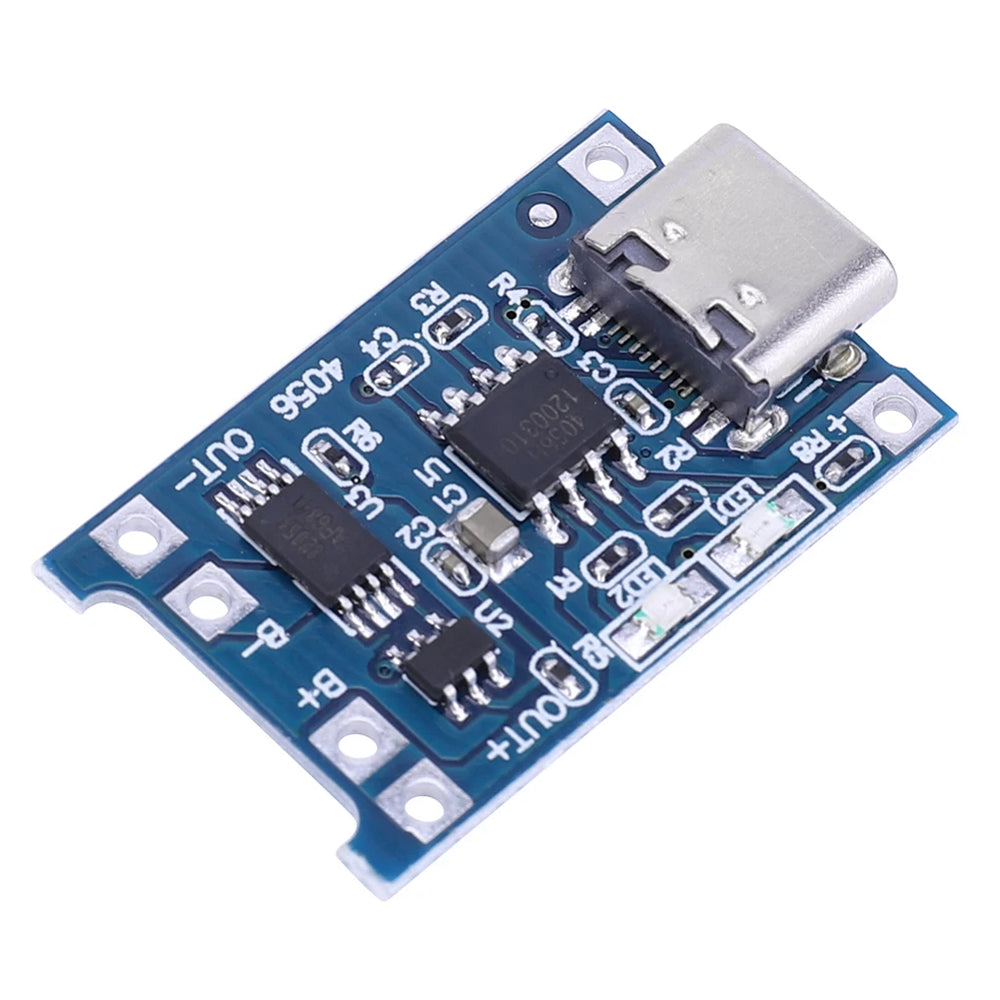

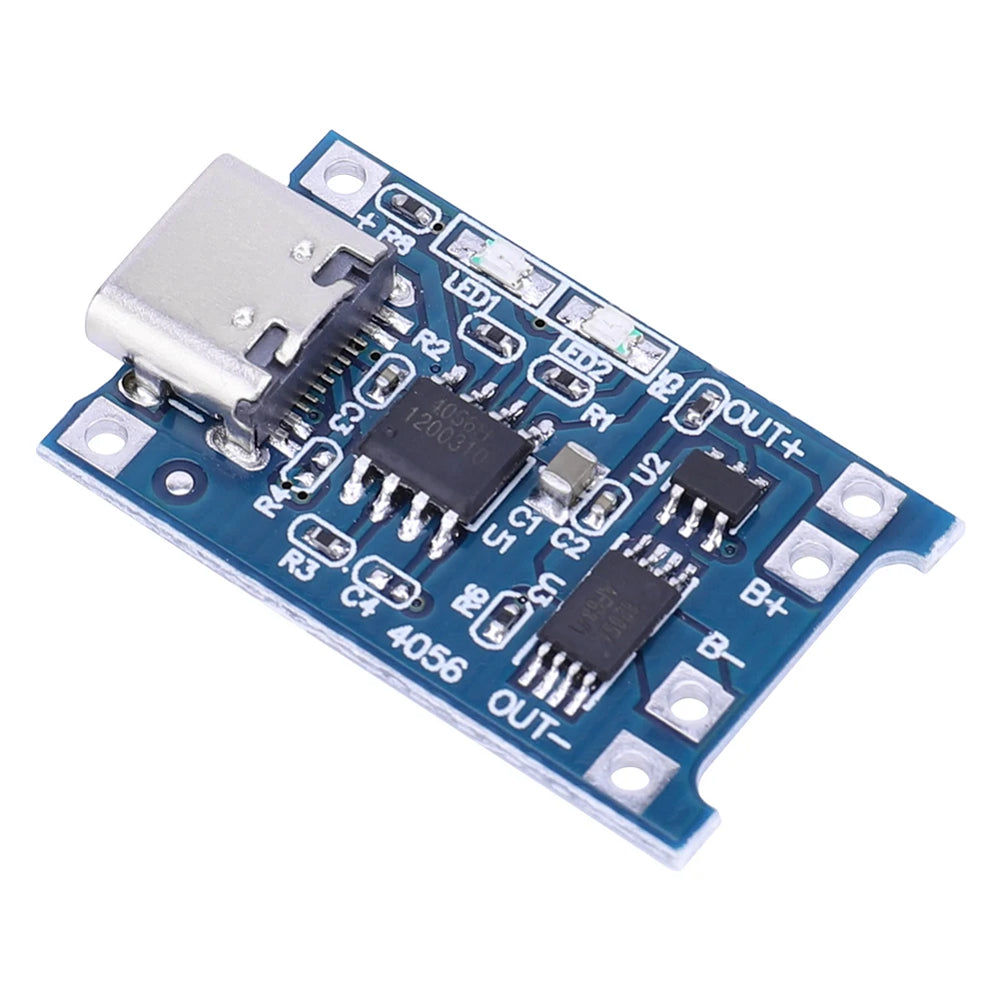

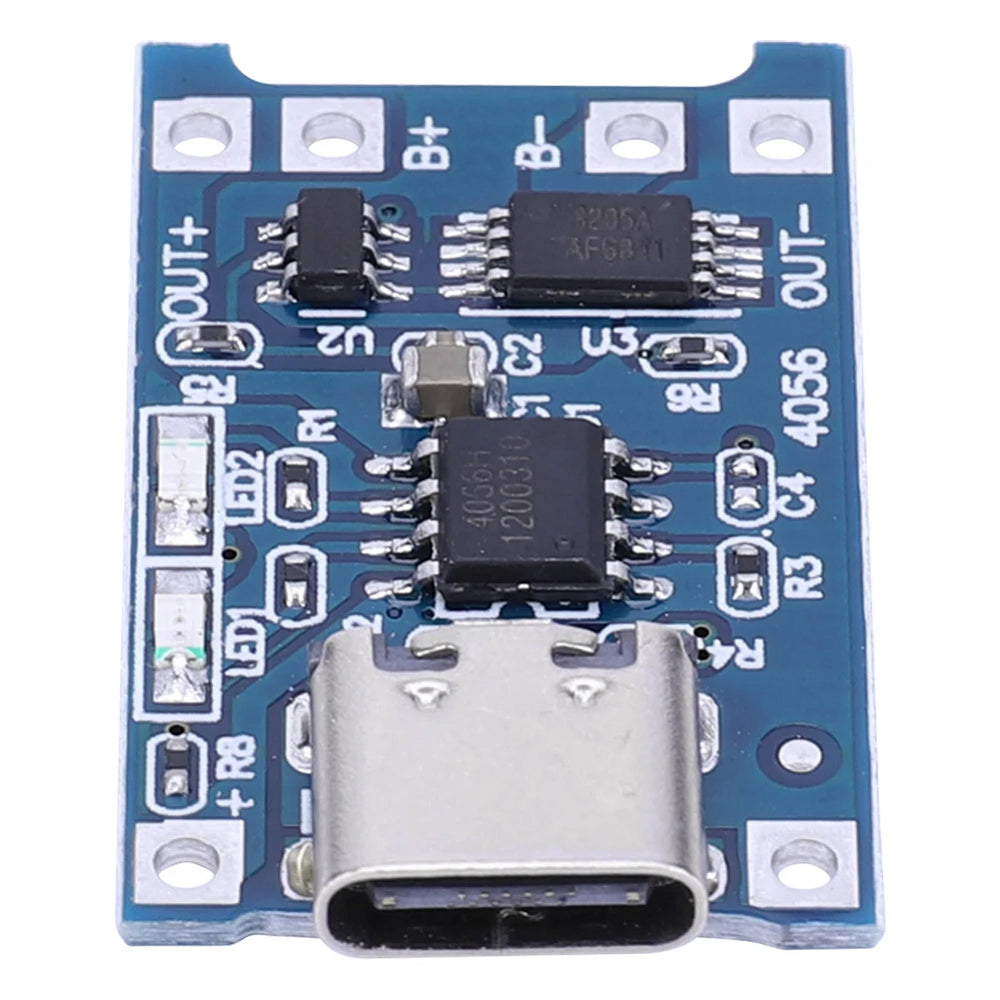

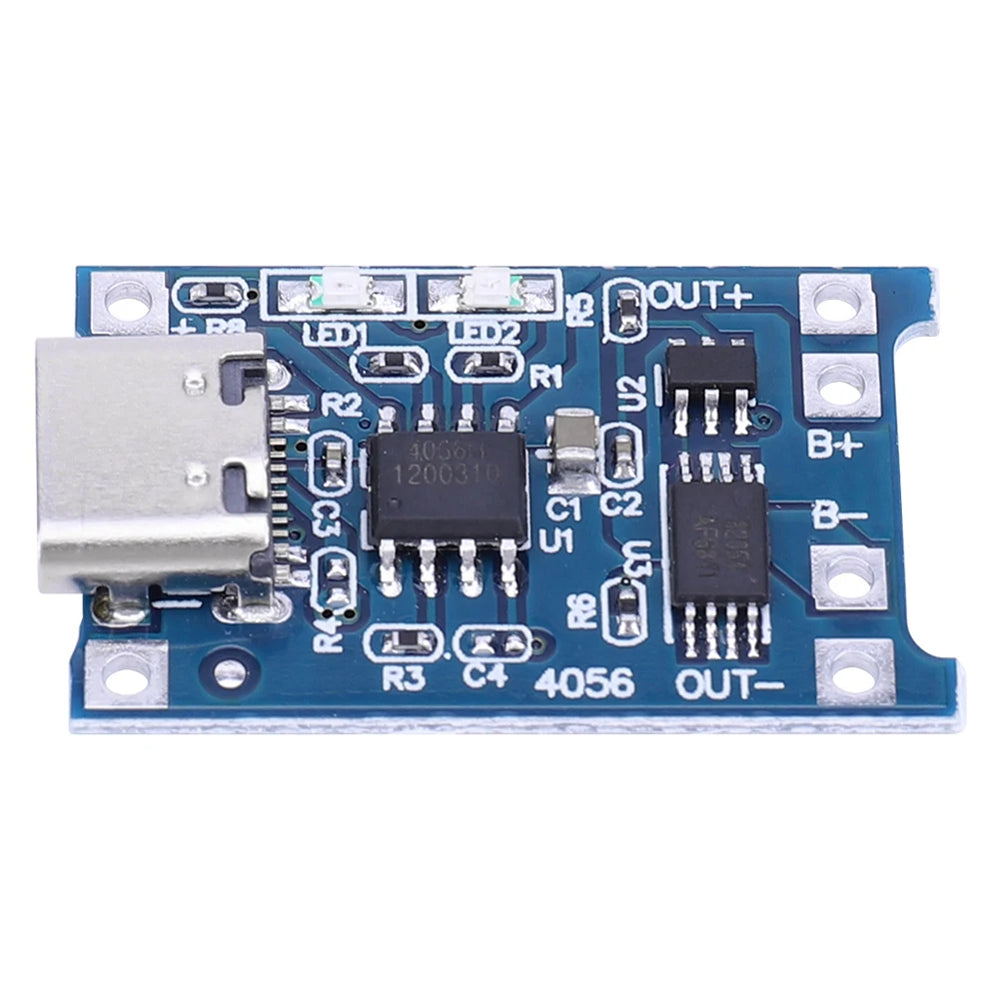

Unidad Cargadora 5V 1A con Conector Tipo-C USB e Integración de Protección para Batería Litio

Circuito integrado de carga TP4056 que ofrece una alternativa eficiente y de reducidas dimensiones para energizar celdas de litio de 3,7V. Acepta alimentación entre 4,5V y 5V, garantizando una carga segura y regulada con intensidad máxima de 1A. Dispone de dual puerto de entrada: USB-C y Micro USB, lo que lo torna adaptable e idóneo para incluir en iniciativas portátiles o equipos diversos. Rango amplio de tensión de entrada: Este circuito cargador es aceptable con múltiples rangos de voltaje de 4,5 a 5V, otorgándole flexibilidad y compatibilidad con distintas fuentes eléctricas. Instrucciones de instalación: El conector USB tipo C y los puntos + – al lado de la entrada de corriente reciben los 5V. El terminal B+ se vincula al polo positivo de la celda de litio; B- al polo negativo. OUT+ OUT- van hacia la carga, como un módulo impulsor. Tras conectar la batería a B+ B- e insertar el cargador móvil al puerto USB, el indicador azul se activa (alimentación presente); el rojo parpadea (proceso de carga en marcha). Al completarse, el rojo permanece fijo sin cambios. Al enlazar dispositivos al terminal OUT+, el indicador rojo se mantiene encendido. Si hay corriente en la entrada, esta proviene de la salida; en ausencia, viene de la batería, desactivándose automáticamente si cae bajo 2,5V. Recomendaciones prácticas: Al conectar la batería por primera ocasión, es probable que OUT no genere voltaje; se requiere suministrar 5V para precarga y activación del resguardo. El cargador móvil como fuente debe entregar mínimo 1A para asegurar carga apropiada. Parámetros Técnicos: • Tensión de entrada: 4,5 – 5V • Intensidad máxima: 1000mA • Voltaje de desconexión: 4,2V ± 1% • Protección sobre descarga: 2,5V/3A • Dimensiones: 28 x 17 x 4mm
