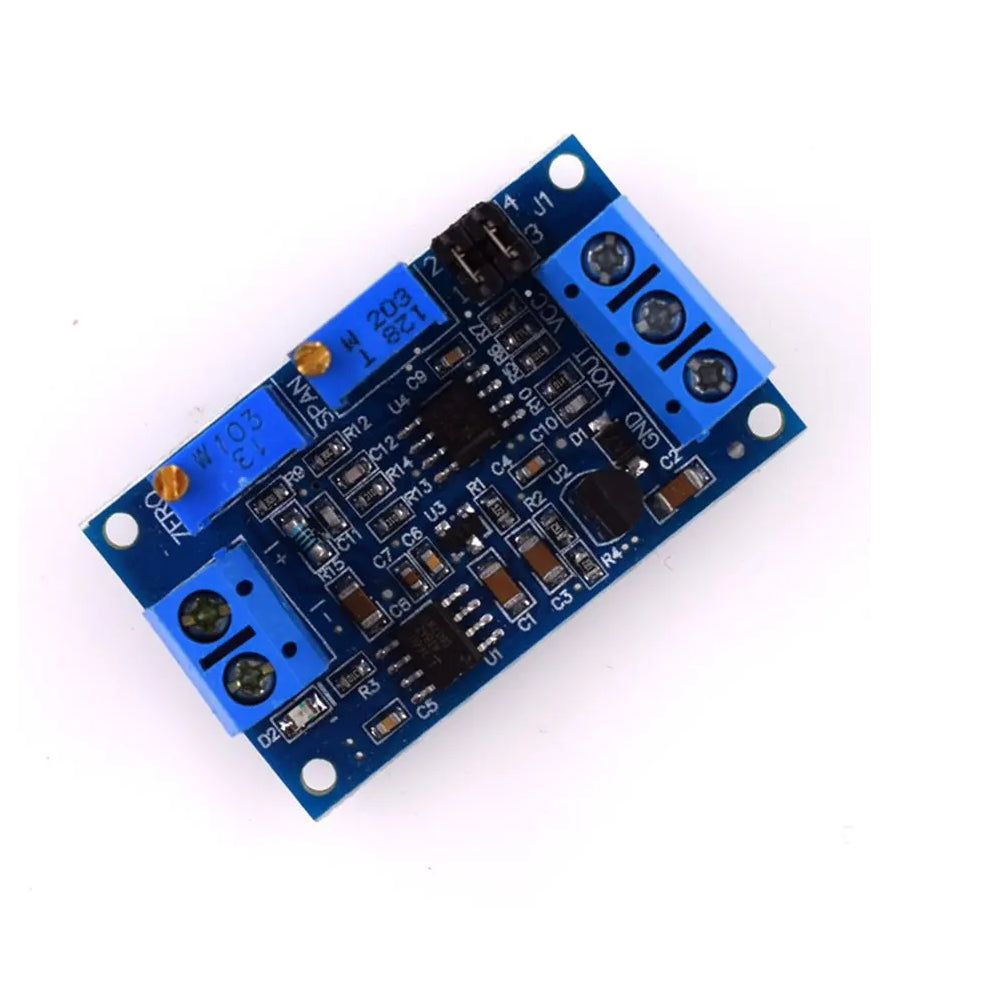

Transformador de Señal 4-20mA hacia Voltaje

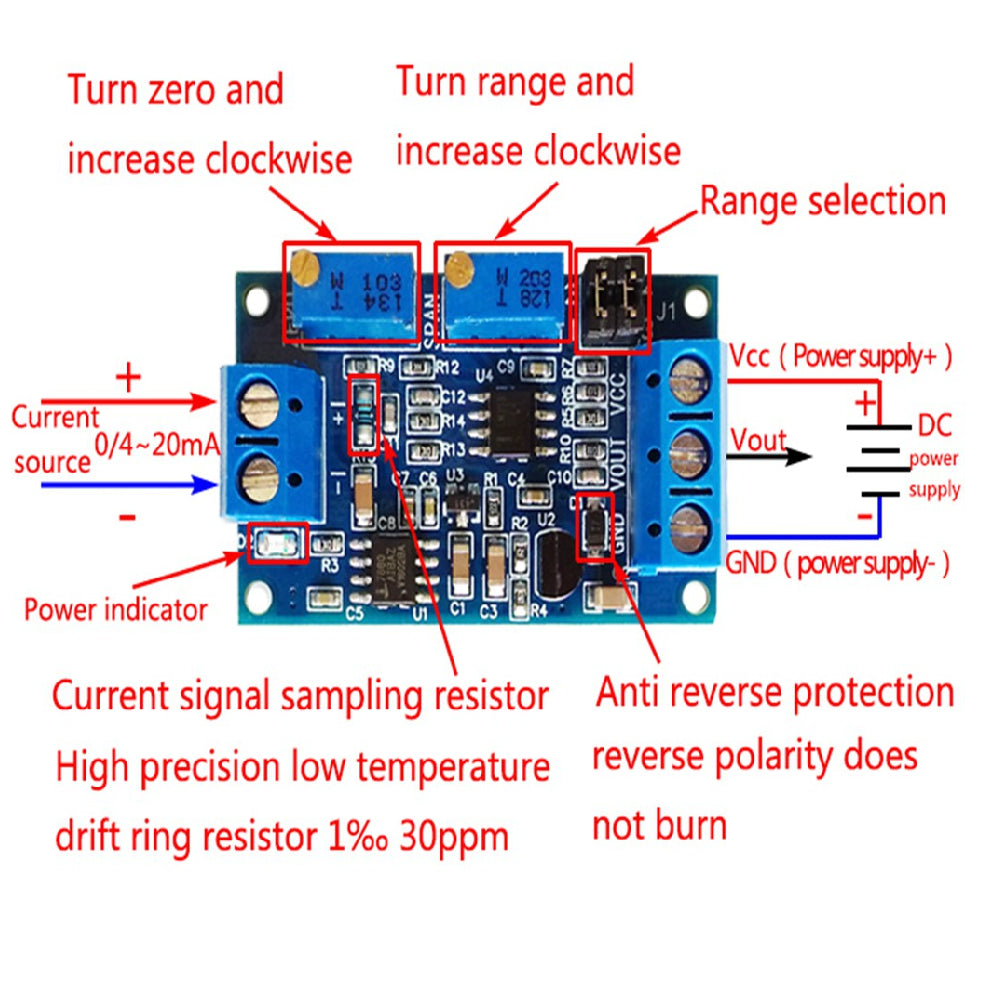

Convertidor de señal analógica que acepta entrada de corriente en rangos 4-20mA y 0-20mA, generando salida de voltaje en los niveles 0-3.3V, 0-5V o 0-10V. Debido a que la magnitud de las señales de voltaje se reduce progresivamente con la distancia recorrida, la transmisión mediante corriente representa una alternativa superior al evitar esta degradación. Este dispositivo se instala al término de la línea de transmisión para transformar la corriente recibida en su equivalente en voltaje. Especificaciones: • Alimentación: DC 7v a 36v • Niveles de salida seleccionables: 3.3v, 5v o 10v • Entrada de corriente: 4-20mA • Ajuste de cero y rango completo mediante potenciómetro • Aislamiento galvánico incluido • Dimensiones: 4,2 x 2,5 cm Configuración: • Para salida 0-3.3V: puente «1-2» abierto, puente «3-4» abierto • Para salida 0-5V: puente «1-2» cerrado, puente «3-4» abierto • Para salida 0-10V: ambos puentes cerrados (requiere alimentación mínima de 12V) Procedimiento de calibración: Aplique corriente mínima (0mA o 4mA) y gire el potenciómetro ZERO hasta obtener la tensión mínima deseada en VOUT. Luego establezca el voltaje máximo según los requerimientos de su microcontrolador (máximo recomendado 5V para compatibilidad con Arduino).
