Placa Base Portadora NANO B para Módulo de Cómputo 5

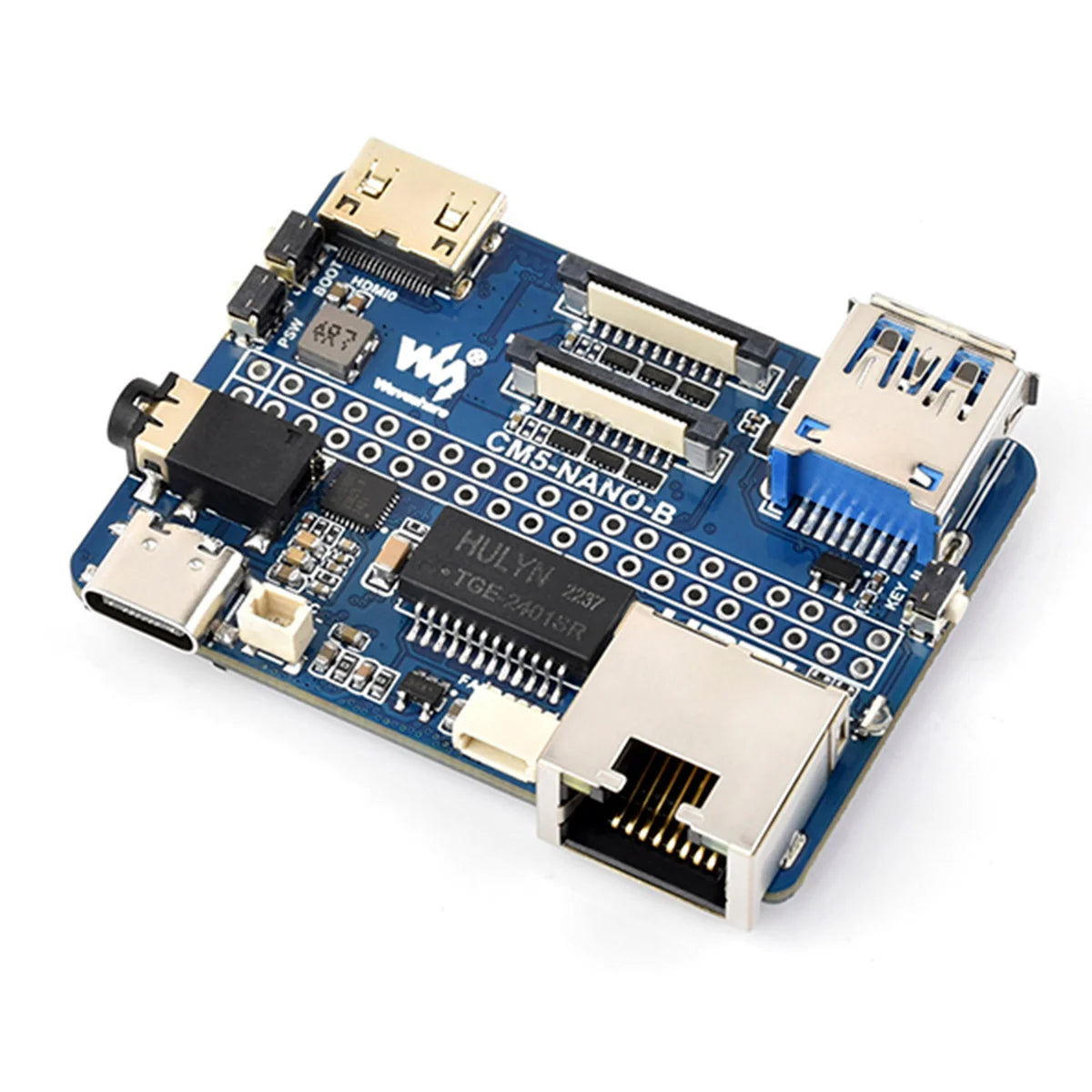

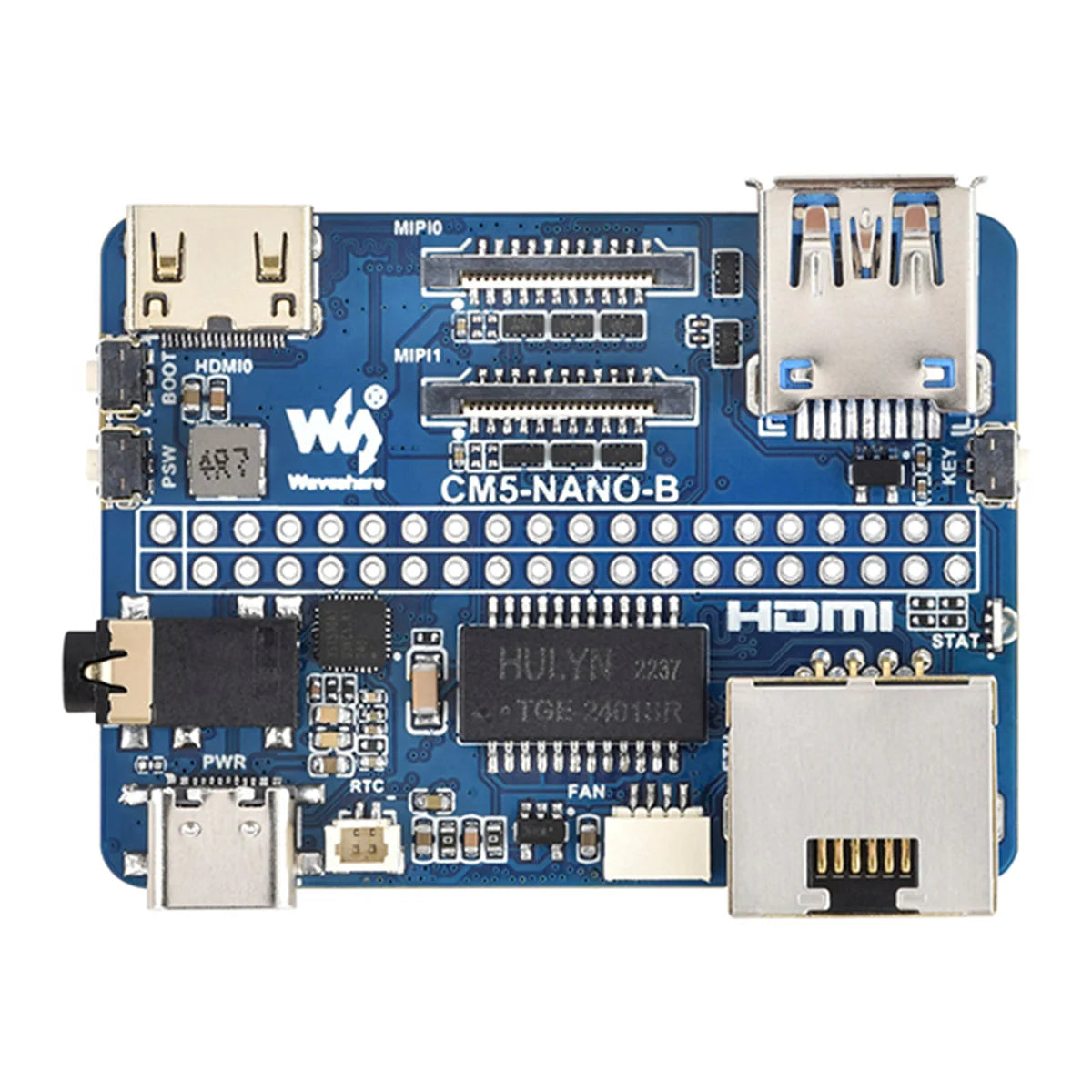

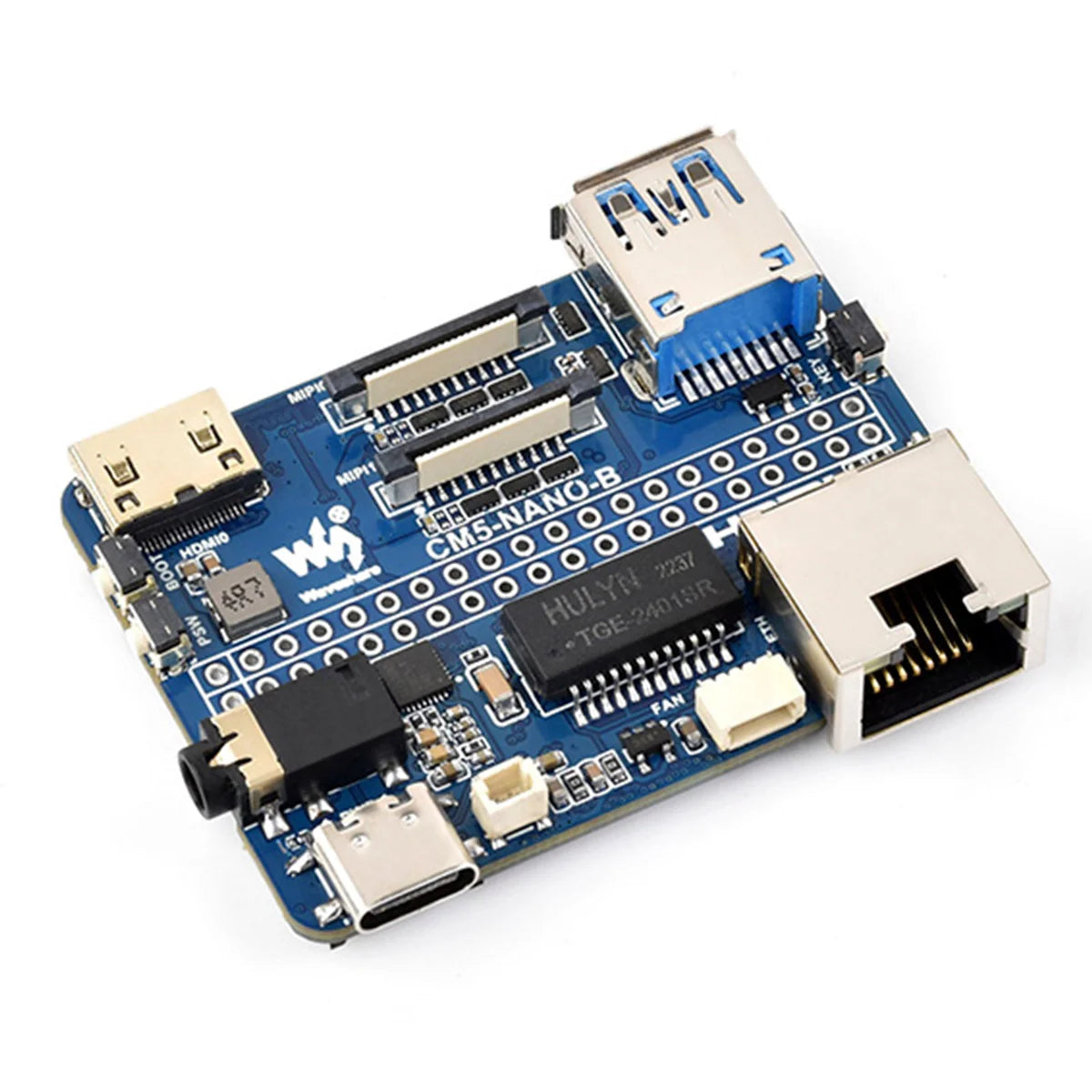

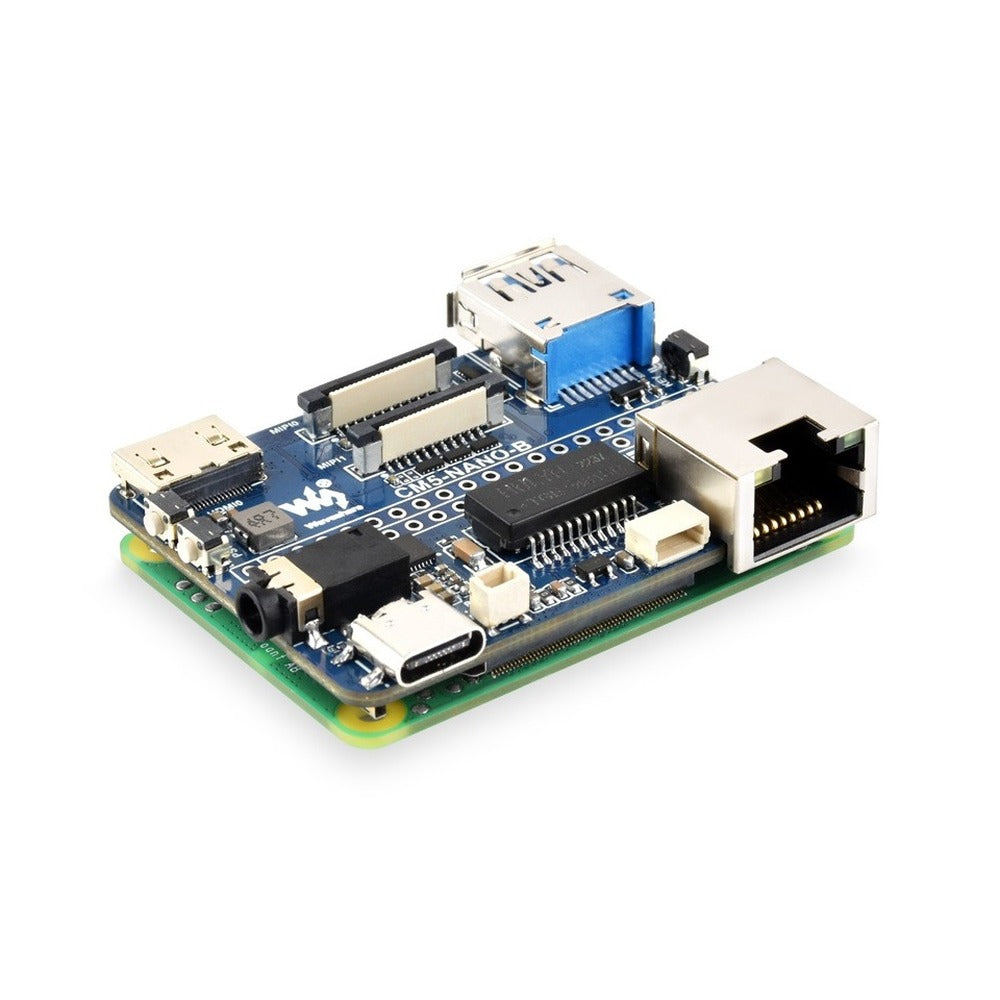

Placa base portadora NANO B para Compute Module 5 (CM5 IO Nano), diseñada para expansión y evaluación de módulos Raspberry Pi Compute Module 5 Lite y eMMC en productos finales. El CM5 no está incluido. Mismo tamaño que el CM5, compacta y totalmente operativa, ideal para espacios reducidos. Especificaciones: - Zócalo CM5 compatible con todas las variantes de Compute Module 5 - Red: conector Gigabit Ethernet RJ45 - GPIO Raspberry Pi de 40 pines × 1 - USB 3.2 Gen1 Tipo A × 1 - MIPI de 4 carriles × 2 (conector FPC de 22 pines, paso 0,5 mm) - Vídeo: Mini HDMI × 1, salida 4K - Audio: jack 3,5 mm USB - Almacenamiento: ranura para tarjeta TF para variantes CM5 Lite (sin eMMC) - Alimentación: CC 5 V 5 A - PCIe: conector de 16 pines (PCIe Gen2/3 x1) - Dimensiones: 55 × 41 mm Precauciones: - No conectar ni desconectar dispositivos que no sean USB con la placa alimentada. - El USB tipo C funciona como interfaz USB esclava para grabar imágenes. - Puerto USB 3.2 Gen1 integrado por defecto. - El botón BOOT permite entrar en modo grabación pulsándolo antes de encender y conectando al ordenador por USB tipo C. - No conectar otros dispositivos durante la grabación por tipo C; una alimentación insuficiente impedirá el reconocimiento del dispositivo. Descripción de la placa: Zócalo CM5: compatible con todas las variantes de Compute Module 5 Interfaz PCIe: conector de 16 pines para placas adaptadoras PCIe PI5 Ranura para tarjeta TF: para tarjeta con imagen grabada (solo variante Lite) Otros pines de función: soporte para funciones ampliadas Mini HDMI: salida 4K Botón BOOT: pulsar antes de encender y soltar tras encender para entrar en modo grabación Botón PSW: botón de encendido Conector jack 3,5 mm: salida de audio Fuente de alimentación / Programación: alimentación 5 V o grabación eMMC Conector de batería RTC: 2 pines JST-SH Encabezado de ventilador: conector 4 pines JST-SH PWM para ventilador de refrigeración Puerto RJ45 Gigabit Ethernet: acceso a red Indicador LED de dos colores Botón de usuario: conectado a GPIO21 Puerto USB: interfaz USB 3.2 Gen1 de alta velocidad para dispositivos USB Interfaces MIPI duales: para pantallas DSI o cámaras CSI Interfaz GPIO de 40 pines: compatible con módulos HAT Nota: no incluye Compute Module 5.
