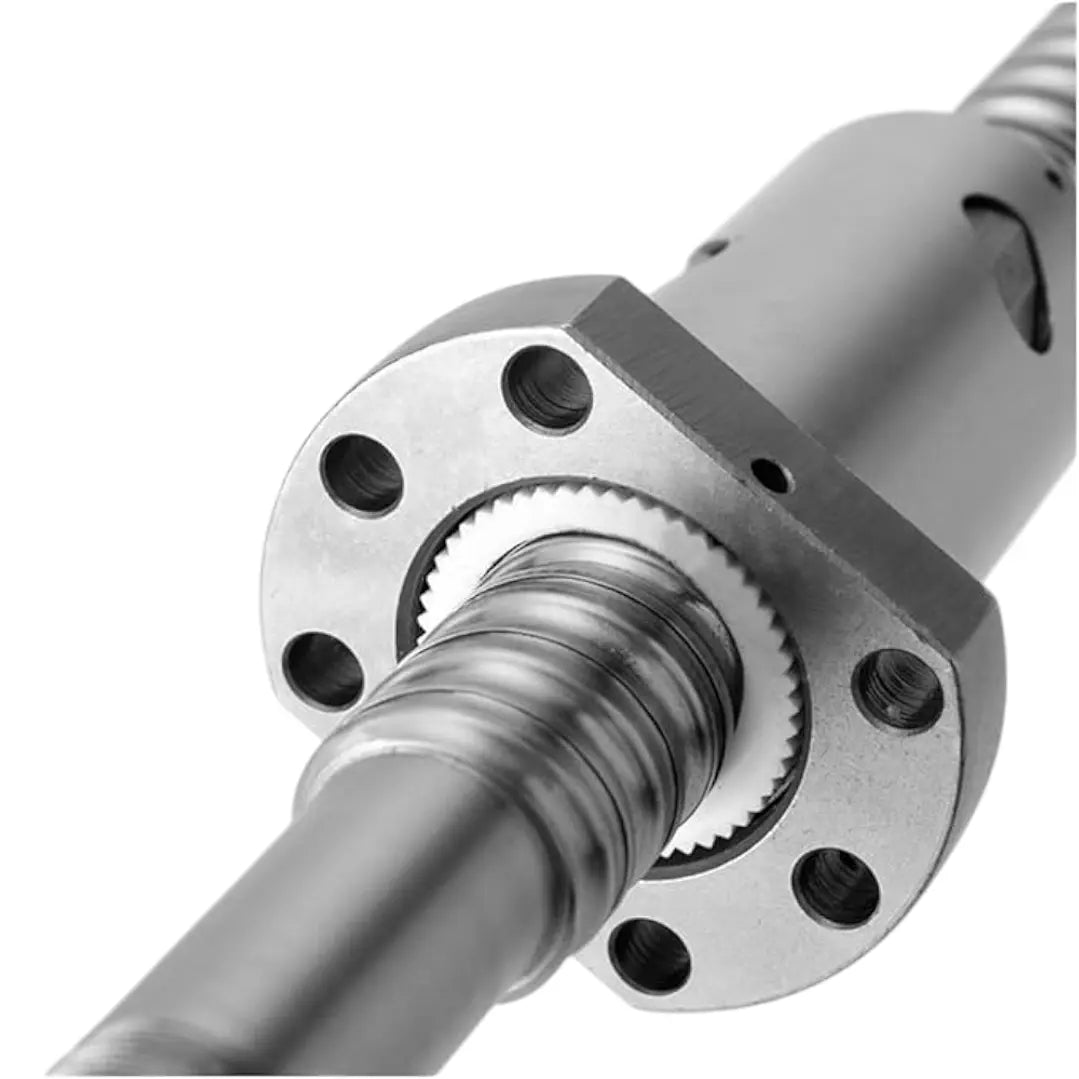

SFU2005 Tuerca de circulación de esferas de rodillo

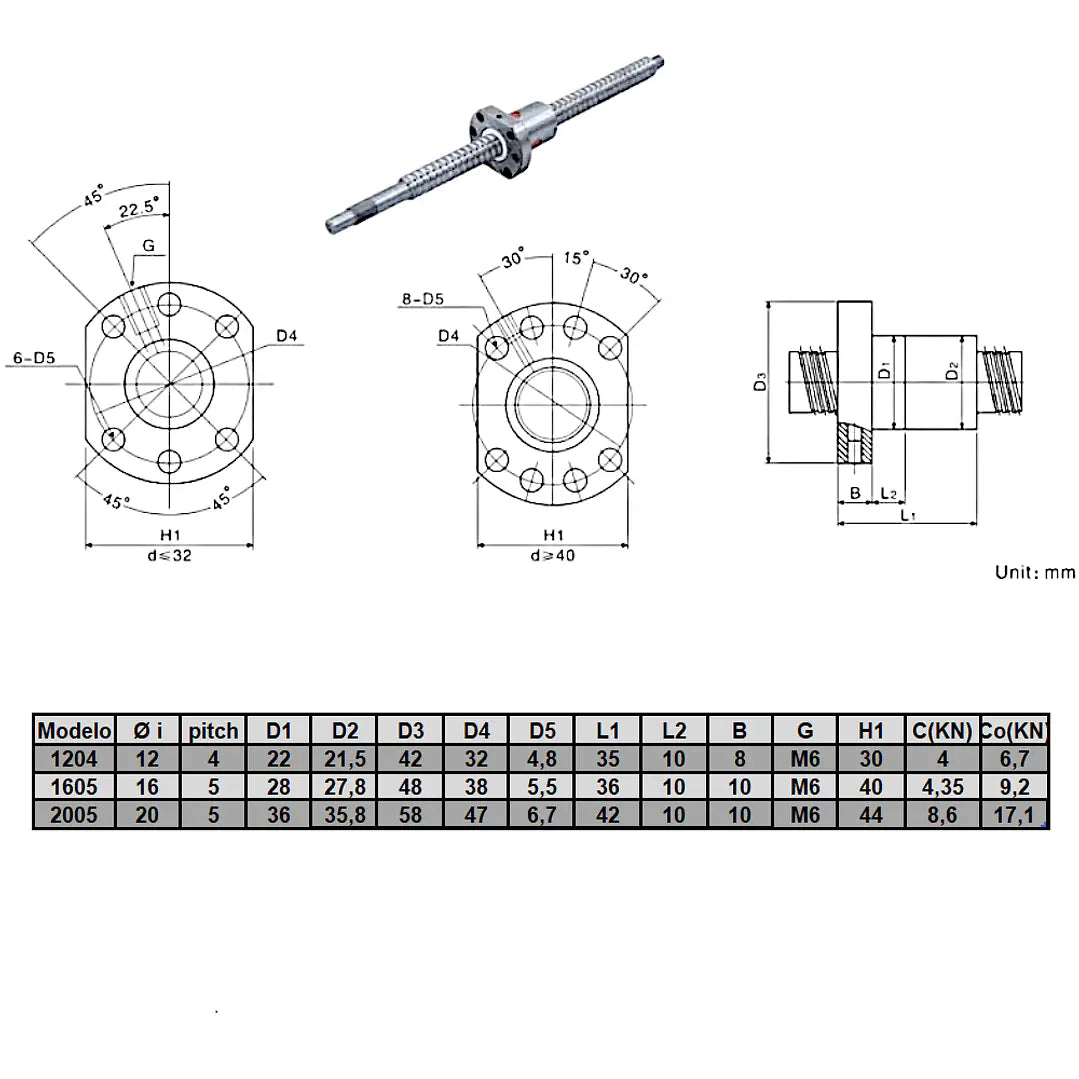

Esta tuerca constituye la opción perfecta para acoplarse con husillos modelo SFU2005 en mecanismos de desplazamiento lineal que demandan elevada exactitud en el posicionamiento, escaso requerimiento de mantenimiento y funcionamiento discreto. Su arquitectura interna minimiza el juego radial (backlash), potenciando la consistencia y desempeño en labores de comando computarizado, sistemas robóticos y equipamiento mecanizado de forma automática. Presenta las siguientes propiedades: Modelo: SFU2005 Diámetro de la carcasa externa: 36 mm Configuración de rosca: izquierda a derecha Magnitud total: 42 mm Distancia entre filetes: 5 mm Categoría: Tuerca dotada de circulación cerrada de esferas Material: Acero endurecido de máxima exactitud Compatibilidad: Husillos SFU2005 con sección transversal de 20 mm y distancia entre filetes de 5 mm Productos asociados Consulte los parámetros dimensionales en la representación gráfica posterior Contenido del empaque: 1 pieza de tuerca de esferas SFU2005 (se adquiere sin husillo ni armazón de contención) Manual de colocación – Tuerca de esferas con circulación en el husillo Advertencia: No desmonte el conducto orientador (componente plástico) previamente a la instalación de la tuerca. Este conducto asegura la permanencia de las esferas en su trayectoria dentro del sistema de recirculación. Etapa 1: Extraiga con delicadeza el cierre de protección, evitando desplazar o desprender el conducto orientador. Etapa 2: Manteniendo el conducto insertado en la tuerca, posicione esta en correspondencia con el extremo del husillo. Etapa 3: Enrosque gradualmente la tuerca al husillo, permitiendo que el conducto orientador sea desalojado conforme el husillo penetra en la tuerca. Etapa 4: Una vez que el husillo haya atravesado totalmente la tuerca, el conducto orientador saldrá por la cara opuesta y podrá ser extirpado. Relevante: Una colocación inadecuada puede provocar la dispersión de las esferas y perjudicar el conjunto del mecanismo. Cumpla estas etapas con precisión. La tuerca de esferas SFU2005 es un elemento de máxima exactitud elaborado para mecanismos de desplazamiento lineal en los cuales se necesita una transmisión homogénea, provechosa y sin juego radial. Mediante su sistema interno de circulación de esferas, esta tuerca suministra una resistencia al movimiento mínima, lo cual se refleja en superior aprovechamiento mecánico, menor erosión y extendida durabilidad en faenas intensivas tales como manufactura computarizada, impresión tridimensional u operación automatizada de procesos.
