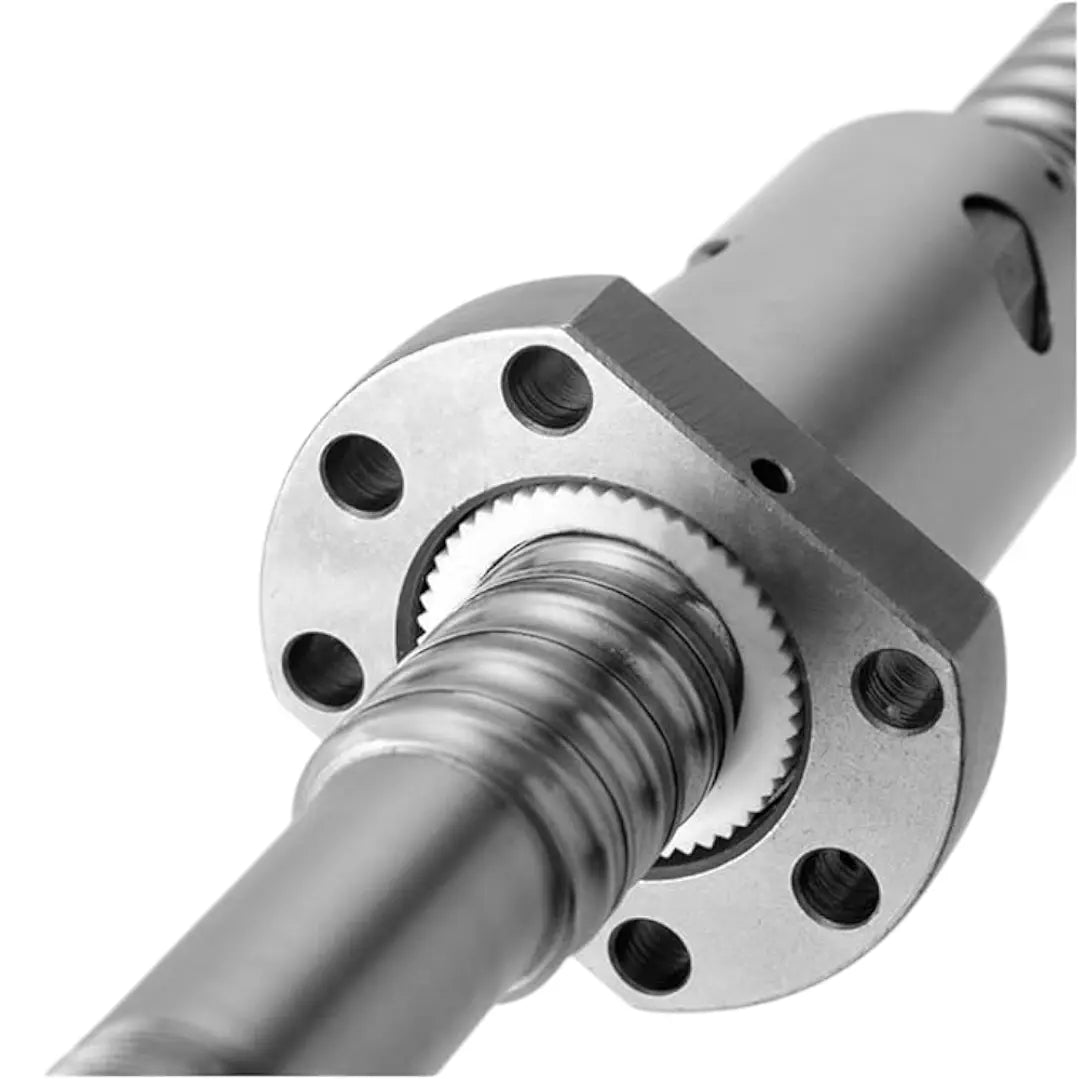

SFU1605 Tuerca de circulación para bolas de rodamiento

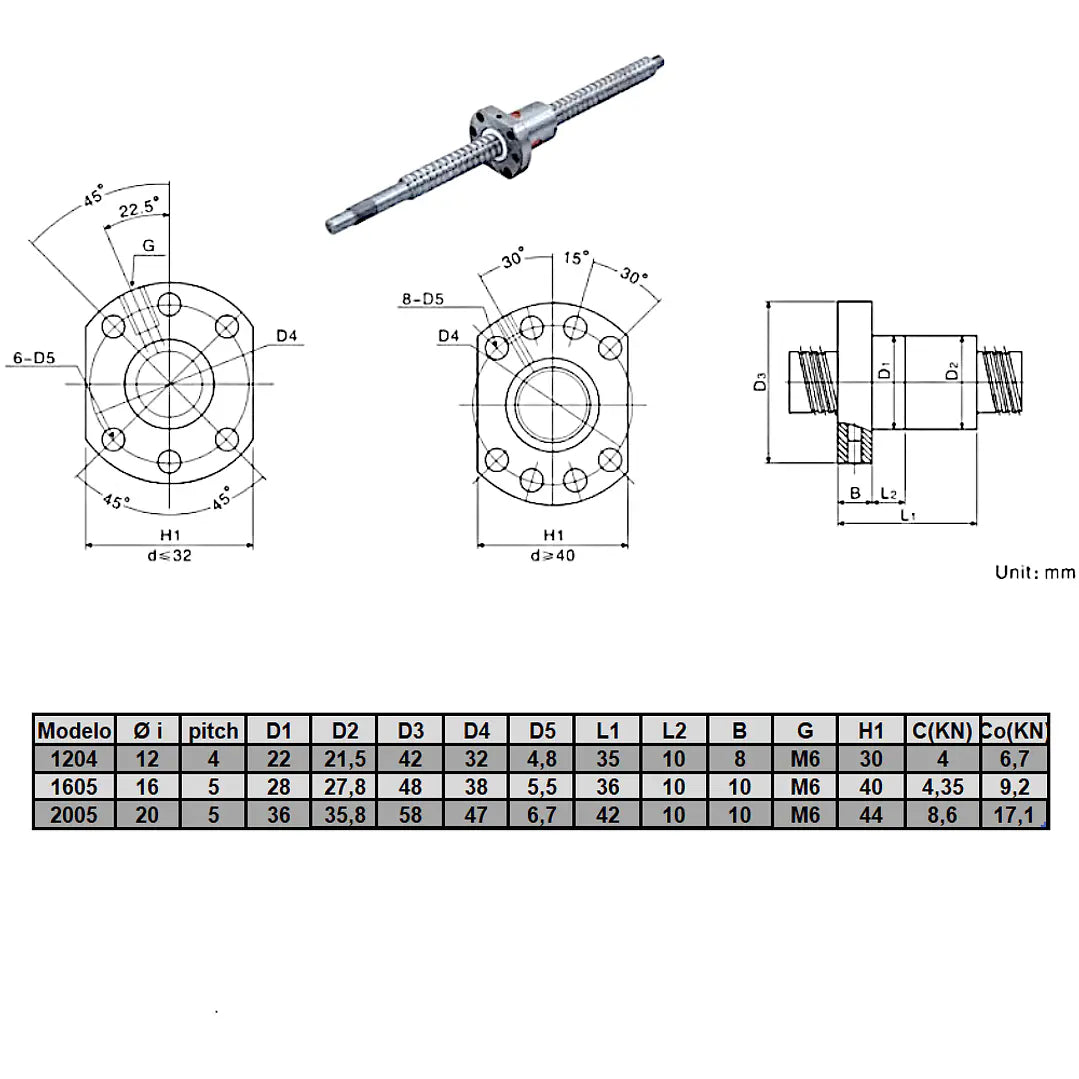

Esta tuerca resulta especialmente adecuada para asociarse con husillos SFU1605 en mecanismos de movimiento lineal que demandan gran exactitud en el posicionamiento, escaso requerimiento de mantenimiento preventivo y funcionamiento sin ruido. Su construcción externa minimiza la tolerancia mecánica (backlash), potenciando la precisión y la capacidad operativa en tareas de automatización controlada numéricamente, sistemas robóticos y equipamiento maquinal informatizado. Presenta las siguientes propiedades: Designación: SFU1605 Magnitud del diámetro externo de la estructura: 28 mm Orientación del roscado: hacia la derecha Extensión longitudinal total: 36 mm Avance helicoidal: 5 mm Categoría: Tuerca con sistema de desplazamiento circular interior de esferas Materia prima: Acero endurecido con especificaciones de precisión Adaptabilidad: Husillos SFU1605 con espesor de 16 mm y avance de 5 mm Artículos complementarios Se sugiere revisar las proporciones en la imagen secundaria Composición de cada envase: 1 pieza de tuerca recirculante de esferas SFU1605 (la presentación excluye el husillo y la estructura de soporte) Directrices de montaje – Tuerca recirculante de bolas sobre eje roscado Aviso de seguridad: No desprender el tubo director (de composición plástica) mientras se realiza el ensamblaje de la tuerca. Este conducto mantiene las esferas aseguradas en el trayecto de desplazamiento. Fase 1: Libere gradualmente el cierre de protección, teniendo presente no desplazar ni desprender el tubo director. Fase 2: Manteniendo el tubo dentro de la tuerca, encaje esta con la punta del eje roscado. Fase 3: Gire progresivamente la tuerca sobre el husillo, dejando que el tubo director sea expulsado conforme el husillo penetra en el interior de la tuerca. Fase 4: Luego de que el eje haya ingresado por completo a través de la tuerca, el tubo director habrá emergido del lado contrario y podrá ser removido. Advertencia vital: Una instalación inapropiada es capaz de provocar la dispersión de las esferas y afectar la integridad del mecanismo. Proceda con la diligencia requerida. La tuerca recirculante de bolas SFU1605 constituye un fragmento de máxima precisión concebido para infraestructuras de desplazamiento lineal que necesitan un movimiento progresivo, económico en energía y carente de huelgos. Gracias a su estructura interna de desplazamiento esférico continuo, esta tuerca proporciona una fricción reducida, lo que conlleva a un mayor aprovechamiento energético, desgaste disminuido y amplia durabilidad en labores demandantes como manufactura computarizada, fabricación tridimensional o mecanización con control automático.
