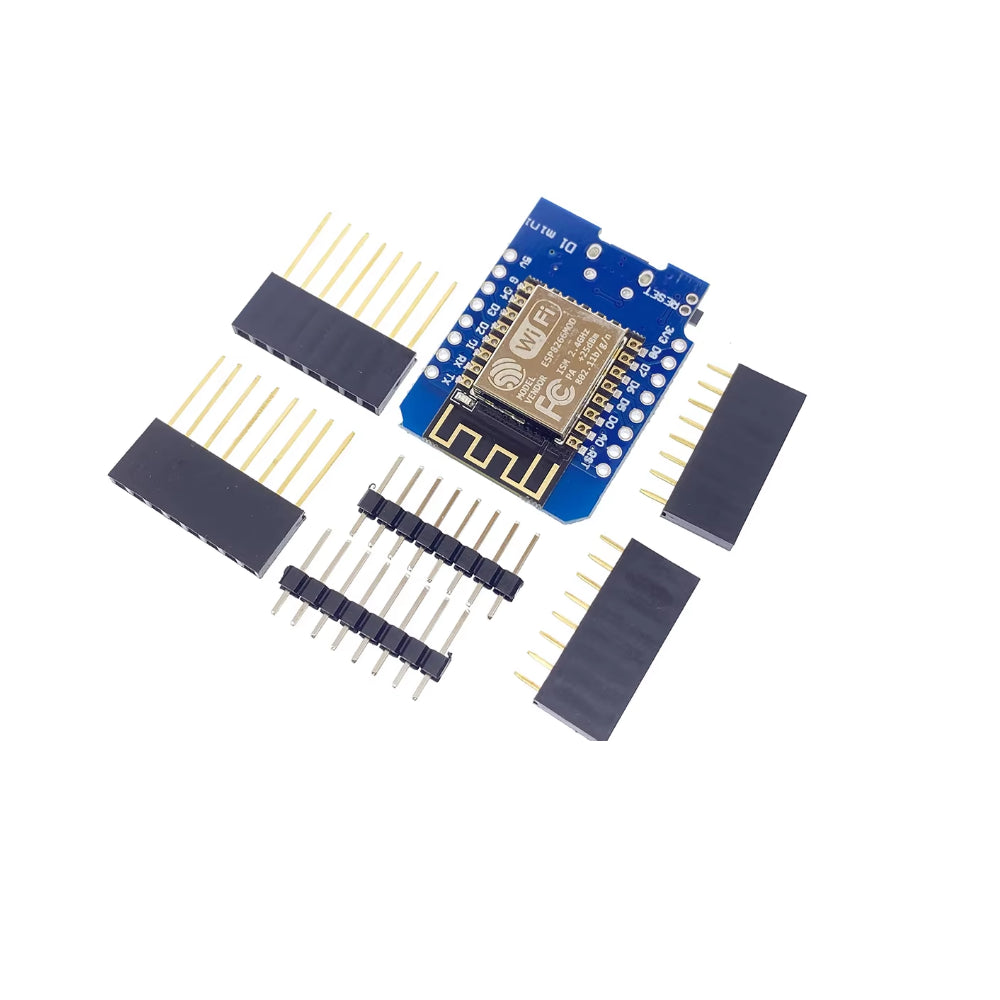

Placa Microcontroladora Mini D1 ESP8266

El Wemos D1 mini ESP8266 constituye una plataforma de desarrollo análoga a Arduino, especializada en aplicaciones de conectividad en la red (IoT). La tarjeta Wemos D1 Mini ESP8266 fundamenta su operación en el SoM ESP-12E, derivado del SoC Wi-Fi ESP8266, e incorpora asimismo el adaptador USB-Serial TTL CH340G junto al puerto micro-USB necesarios para la carga de código y conexión con equipos de cómputo. Wemos D1 mini se encuentra orientado específicamente para su instalación en tablero de pruebas o soldadura en circuito impreso. Incorpora un regulador que estabiliza el voltaje a 3.3V integrado, lo que faculta su alimentación mediante el conector micro-USB o conectores de alimentación 5V y tierra. Los puertos de entrada/salida (GPIO) operan a 3.3V; para interconexión con dispositivos de 5V se requieren adaptadores de voltaje tales como: Adaptador nivel 3.3-5V 4CH o Adaptador bidireccional 8CH – TXS0108E. El SoC ESP8266 de Espressif Systems constituye un circuito integrado especializado para entornos interconectados, reuniendo un microcontrolador robusto con arquitectura de 32 bits (superior al Arduino Due) y capacidad de comunicación Wi-Fi. El SoM ESP-12E elaborado por Ai-Thinker consolida en una unidad compacta el SoC ESP8266, almacenamiento FLASH, oscilador de referencia y antena inalámbrica en placa. La plataforma ESP8266 permite codificación mediante distintos lenguajes incluyendo: Arduino, Lua, MicroPython, C/C++, Scratch. Al emplearse bajo el marco Arduino se accede a un lenguaje de fácil asimilación, un entorno de programación accesible, y aprovechamiento de referencias y utilidades disponibles en línea. La comunidad Arduino mantiene participación activa brindando soporte para sistemas como ESP8266. ESPECIFICACIONES TÉCNICAS: • Tensión de suministro: 5V corriente continua • Tensión GPIO/ADC: 3.3V CC (evitar 5V) • Modelo placa: WeMos D1 mini • Convertidor serial-USB: CH340G • SoM: ESP-12E (Ai-Thinker) • SoC: ESP8266 (Espressif) • Procesador: Tensilica Xtensa LX3 (32 bits) • Velocidad procesador: 80MHz/160MHz • Memoria RAM instrucciones: 32KB • Memoria RAM datos: 96KB • Almacenamiento FLASH externo: 4MB • Pines GPIO: 11 (3.3V) • Entrada analógica ADC: 1 (0-1V) • Comunicación serie UART: 1 (3.3V) • Certificación: FCC • Antena: Integrada en placa • Corriente reposo: 40µA • Corriente máxima: 400mA • Consumo medio: 70mA • Consumo reposo < 1.0mW (DTIM3) • Tamaño: 35×26×12 mm • Masa: 6 gramos CONECTIVIDAD: • Estándares: 802.11 b/g/n • Modalidades: Wi-Fi Direct (P2P), soft-AP • Protocolo: TCP/IP incorporado • Procesamiento: MAC/Baseband integrado • Seguridad: WEP, TKIP, AES y WAPI integrados • Regulación: PLLs, reguladores, DCXO y gestión energética integrados • Potencia transmisión: +19.5dBm en 802.11b • Tecnologías MIMO: STBC, 1×1 MIMO, 2×1 MIMO • Interfaces: SDIO 2.0, SPI, UART
