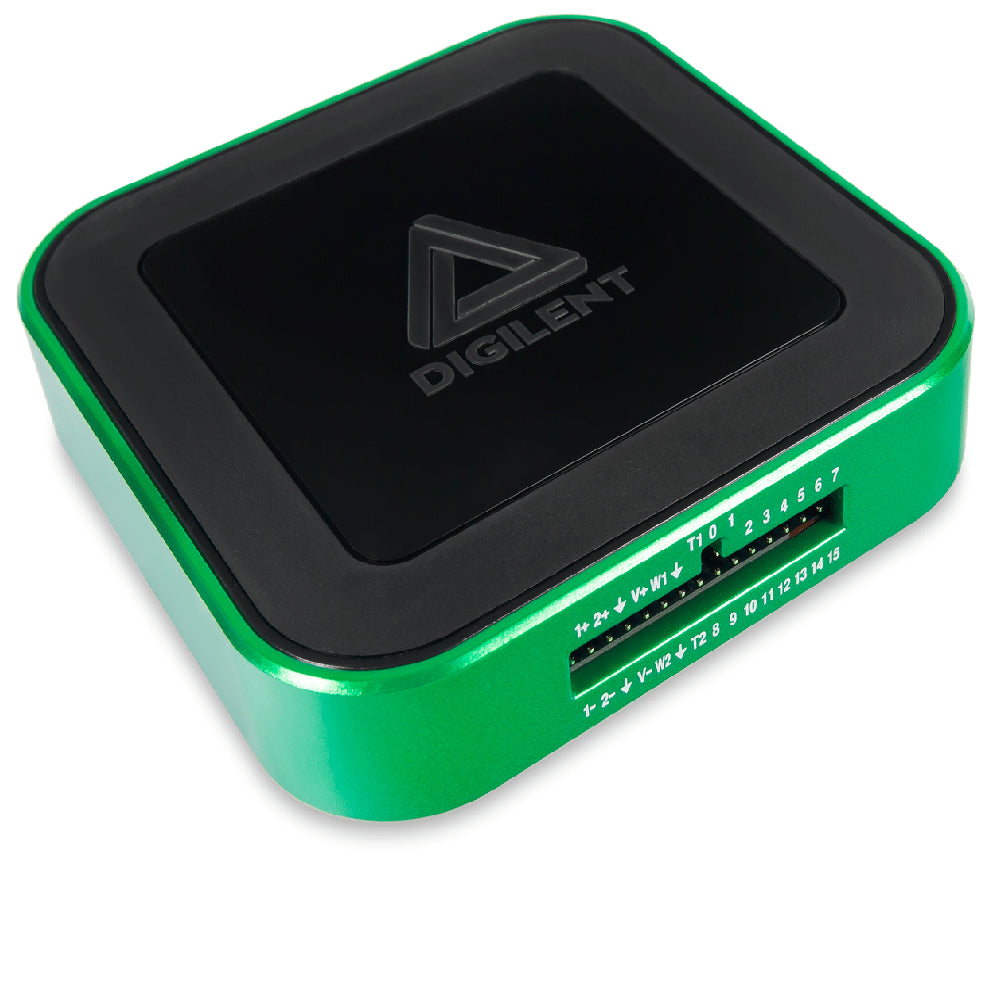

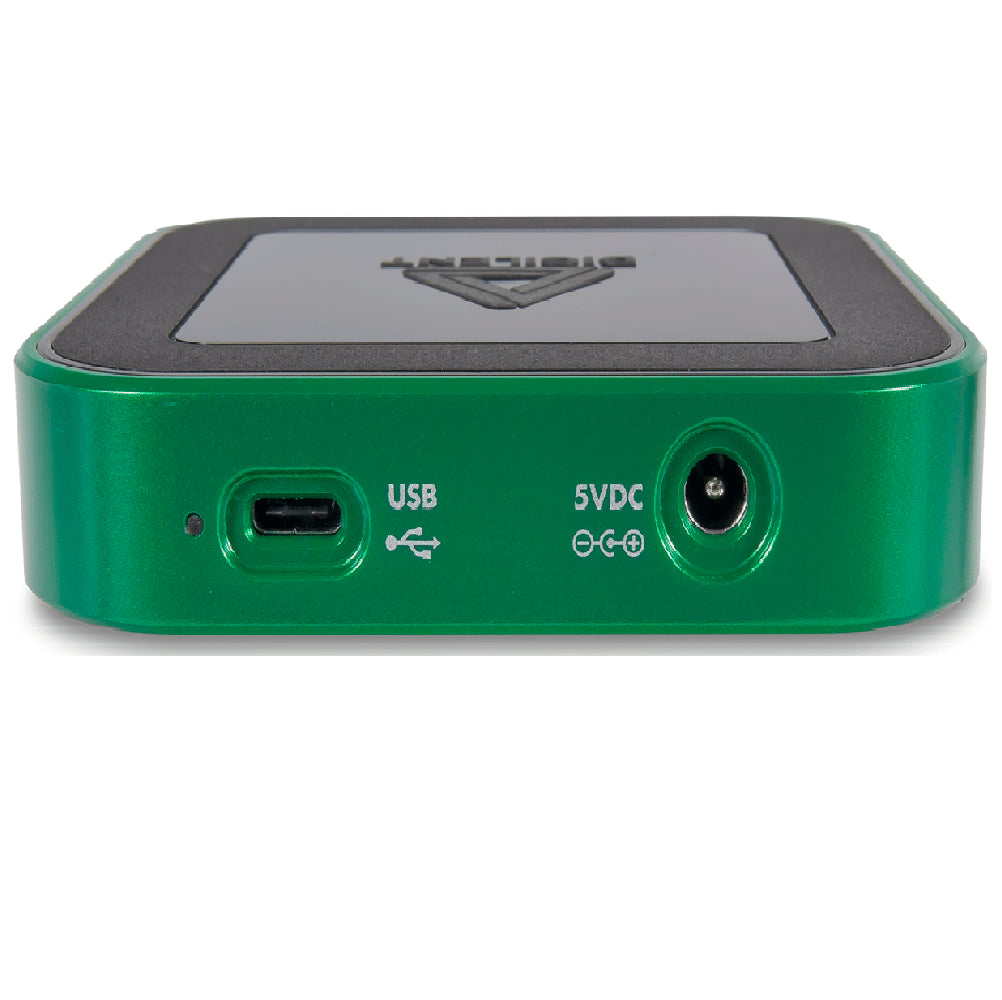

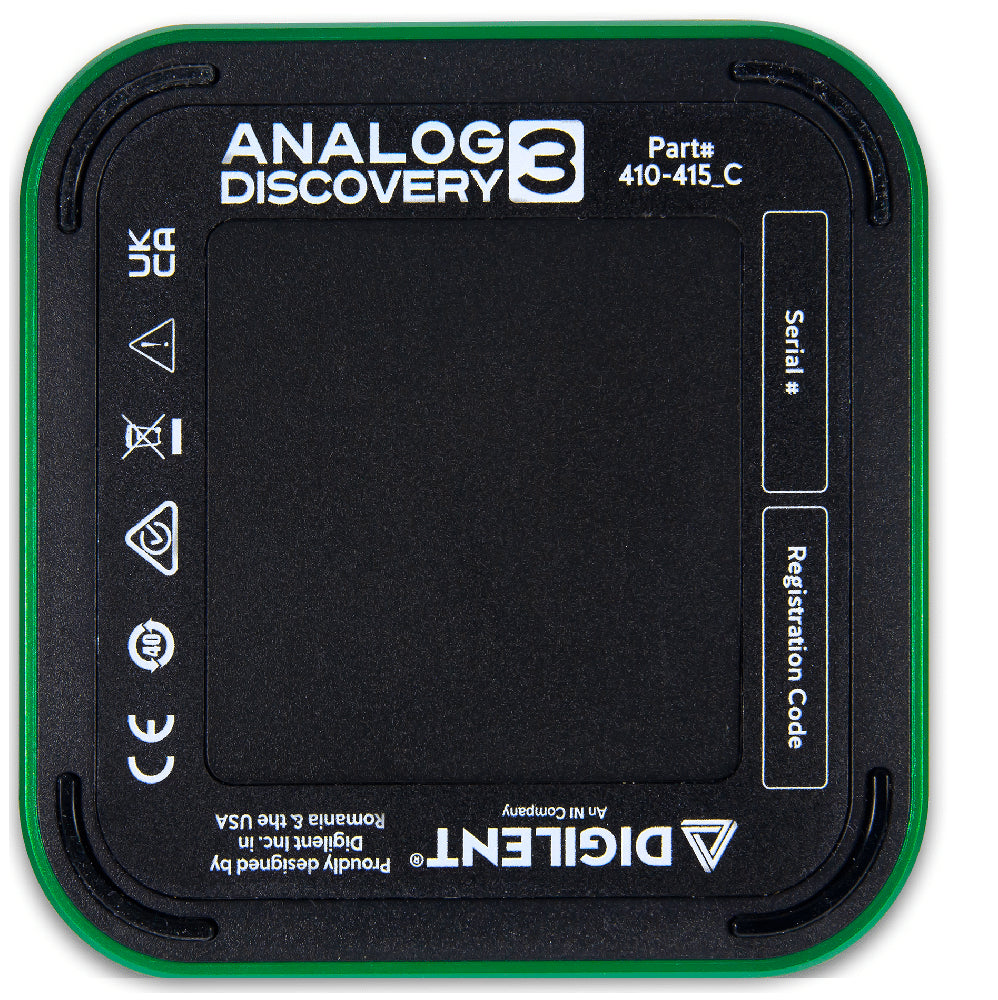

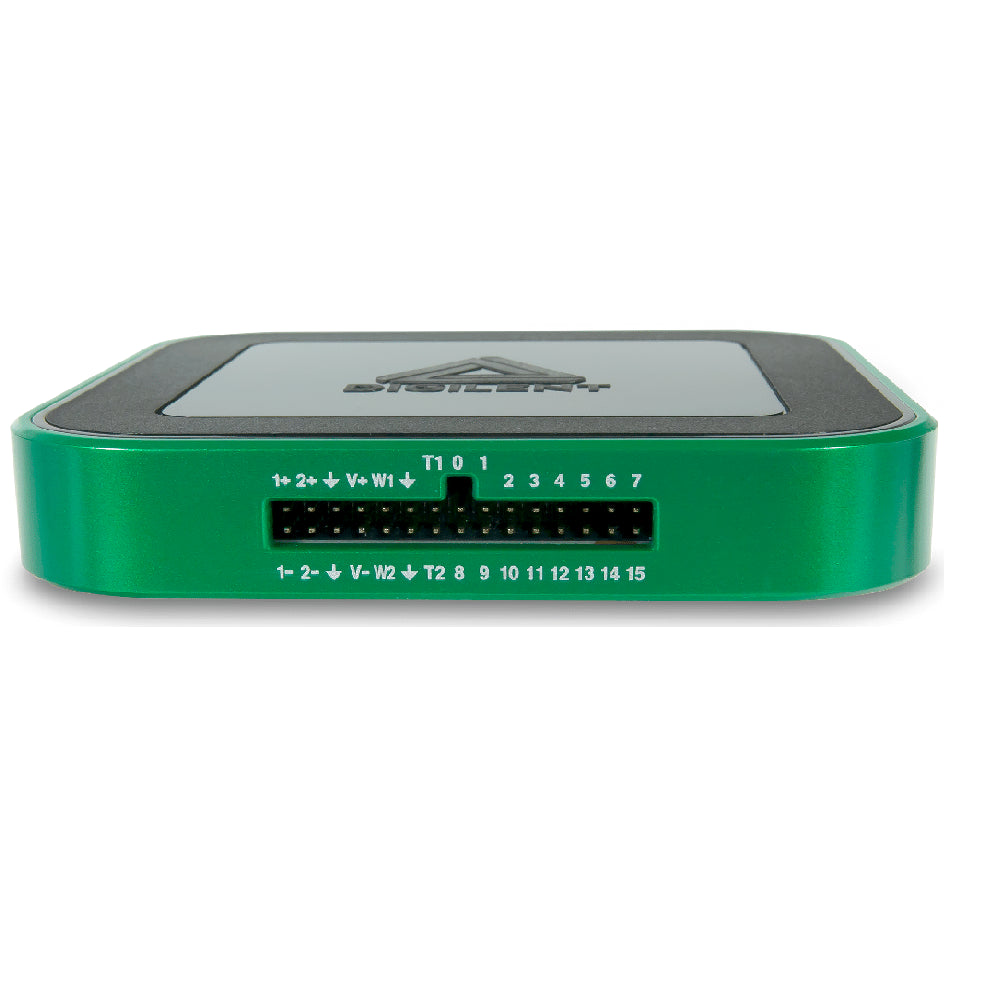

Osciloscopio de Captura Digital Digilent Analog Discovery 3 – Digilent

Digilent Analog Discovery 3 es un dispositivo portátil de prueba y medición multifuncional alimentado por USB-C que integra osciloscopio digital, analizador lógico, generador de formas de onda, generador de patrones y múltiples instrumentos de análisis en una sola solución compacta. Especificaciones técnicas principales: Osciloscopio: Dos canales diferenciales de 14 bits, hasta 125 MS/s por canal, rango de entrada ±25 V, ancho de banda 30+ MHz (con adaptador BNC opcional). Incluye vistas FFT, espectrograma, diagrama de ojo y XY, con filtros de entrada y amplificadores configurables. Generador de formas de onda arbitrarias: Dos canales de 14 bits hasta 125 MS/s por canal, rango de salida ±5 V, ancho de banda 12 MHz. Soporta formas de onda estándar, modulación en amplitud y frecuencia, reproducción directa desde entradas analógicas y formas de onda personalizadas. Analizador lógico y generador de patrones: 16 canales digitales de E/S hasta 125 MS/s por canal. Entradas/salidas configurables de 3,3 V (tolerantes a 5 V). Compatible con protocolos SPI, I2C, UART, CAN, JTAG y personalizados. Fuentes de alimentación programables: Rango 0,5 V a 5 V y -0,5 V a -5 V. Hasta 800 mA por canal con fuente auxiliar. El software WaveForms (gratuito, compatible Windows/Mac/Linux) ofrece interfaz intuitiva tipo escritorio e incluye nuevas funciones como filtros FIR para reducción de ruido y controlador PID. Permite scripting en JavaScript dentro de la aplicación y desarrollo personalizado mediante SDK en Python, C y otros lenguajes. Compatible con LabVIEW y MATLAB Data Acquisition Toolbox. Características destacadas: Tamaño de búfer ampliado, tasa de muestreo hasta 125 MS/s en todos los canales, modulación de fase AWG, suma y bucle interno. Dispositivo ligero y portátil ideal para laboratorio, campo u hogar, complementando herramientas tradicionales de banco de trabajo.
