Módulo Detector Magnético KY-003

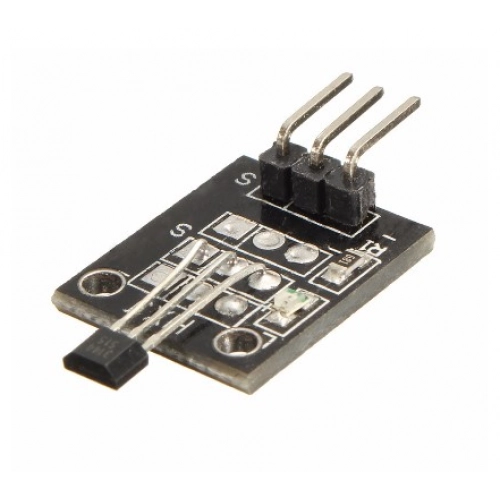

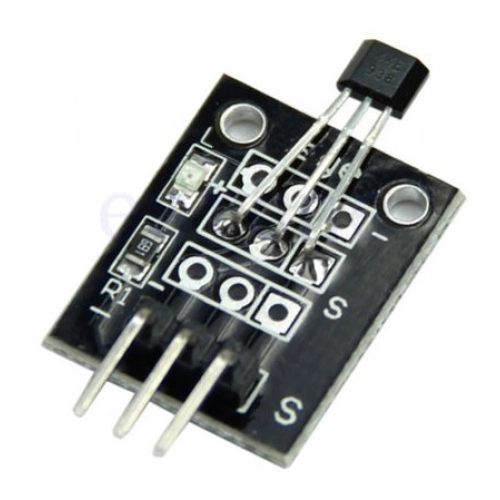

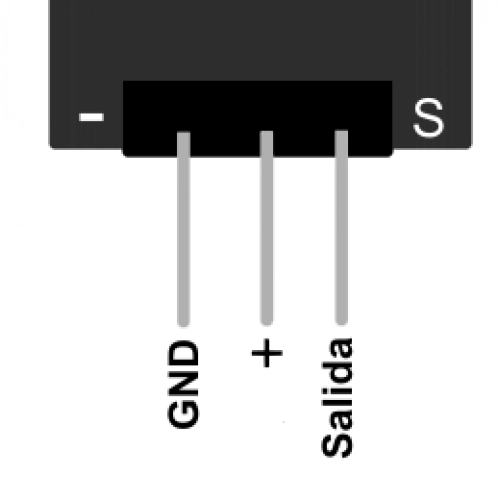

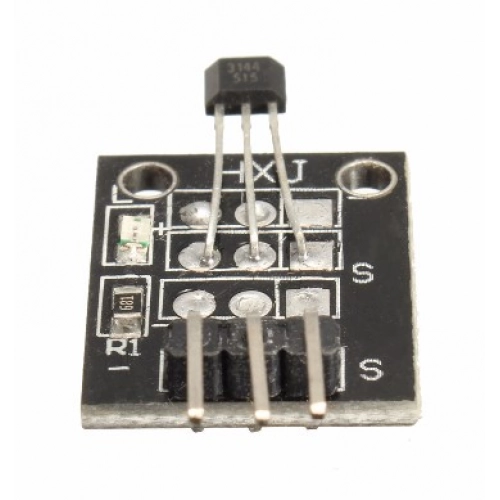

El sensor magnético marca Keyes modelo KY-003 incorpora un microchip 3144UA-S fabricado para identificar campos magnéticos. Cuando se aproxima el campo magnético emanado de un objeto (tal como un imán) comunica dicha identificación activando a tierra la patilla "S", que constituye el terminal colector de un componente transistor NPN carente de resistencia de polarización. El principio de operación se fundamenta en el fenómeno de Hall. La patilla "S" es la de la señal de identificación y se ubica en la patilla derecha de la imagen superior, la patilla del medio corresponde al potencial positivo de la fuente de energía, y la patilla de la izquierda es el potencial negativo (identificado como "–"). Características técnicas: ■ El voltaje de funcionamiento oscila entre 4,5 a 24 Voltios VDC ■ Disipa 3 mA en estado inactivo y 8 mA durante la detección de un campo magnético ■ El voltaje de la emisión de salida varía dependiendo de la conexión del resistor de tracción (pull-up): 3,3V, 5V ■ El rango de temperatura de operación se extiende de -40 a 85 grados C. ■ Proporciones: 18,5 mm x 15 mm Vínculos de Interés: Referencia extendida e instructivo para implementación con Arduino
