Módulo de visualización OLED HAT de 2.23 pulgadas, resolución 128×32, interfaz SPI/I2C compatible con Raspberry Pi – Waveshare

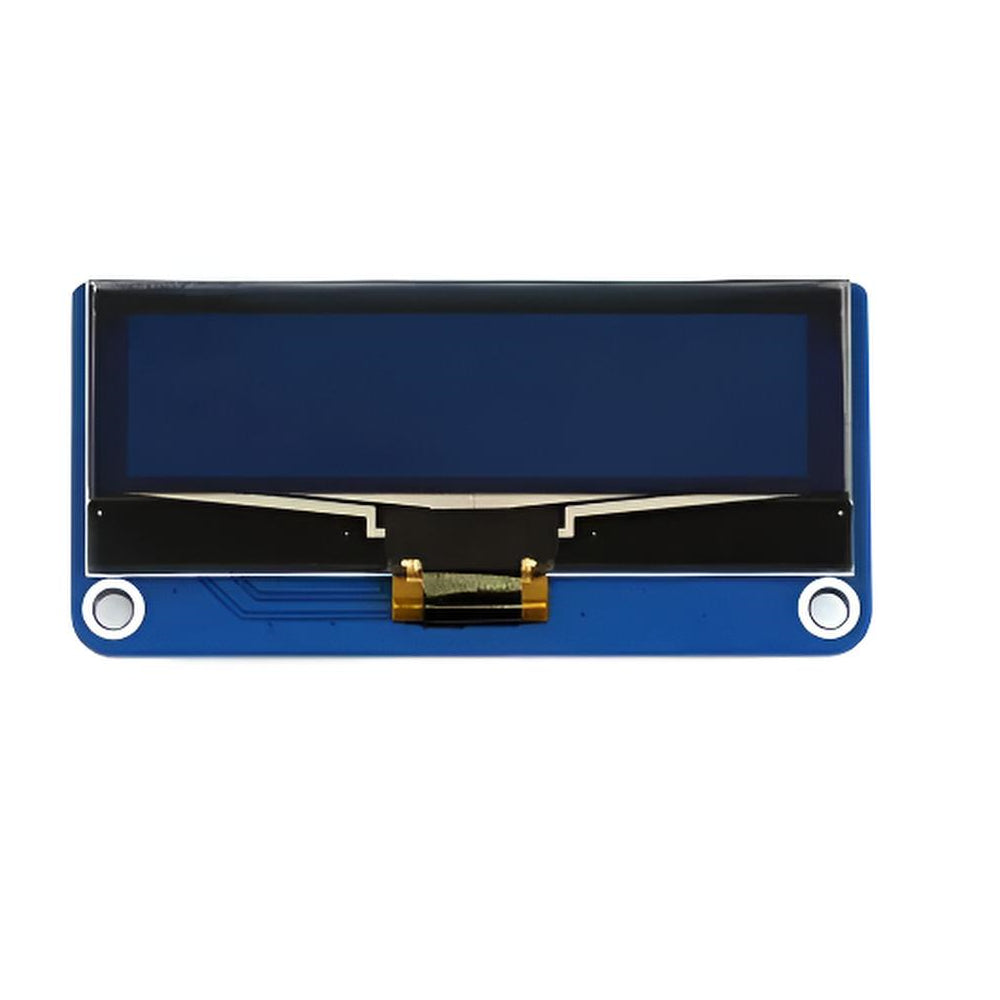

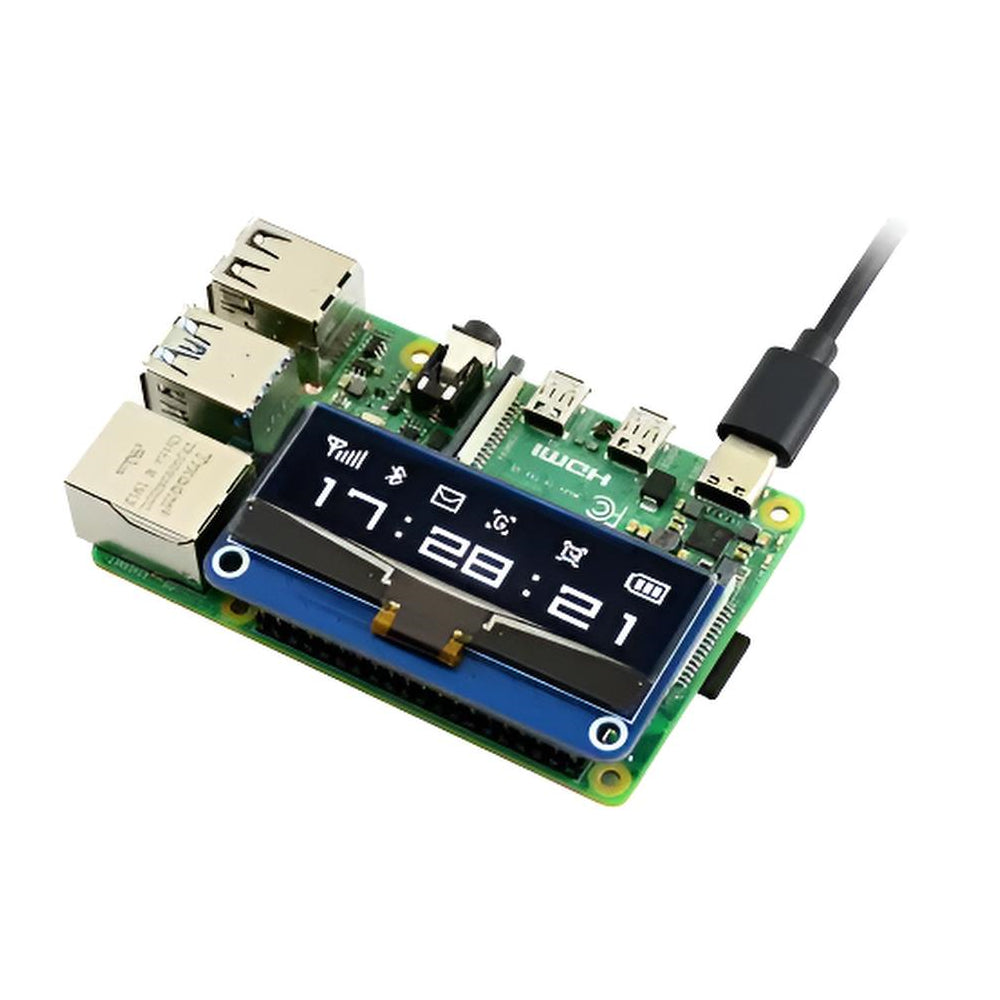

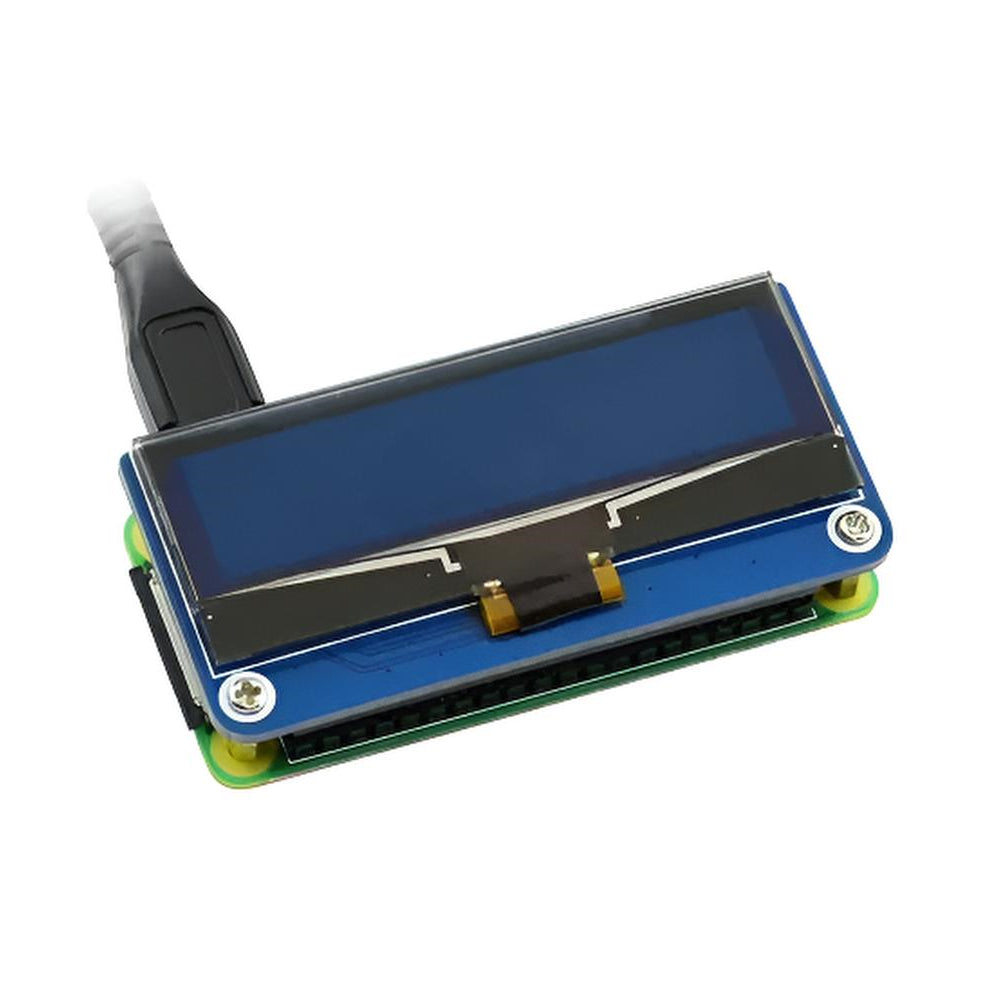

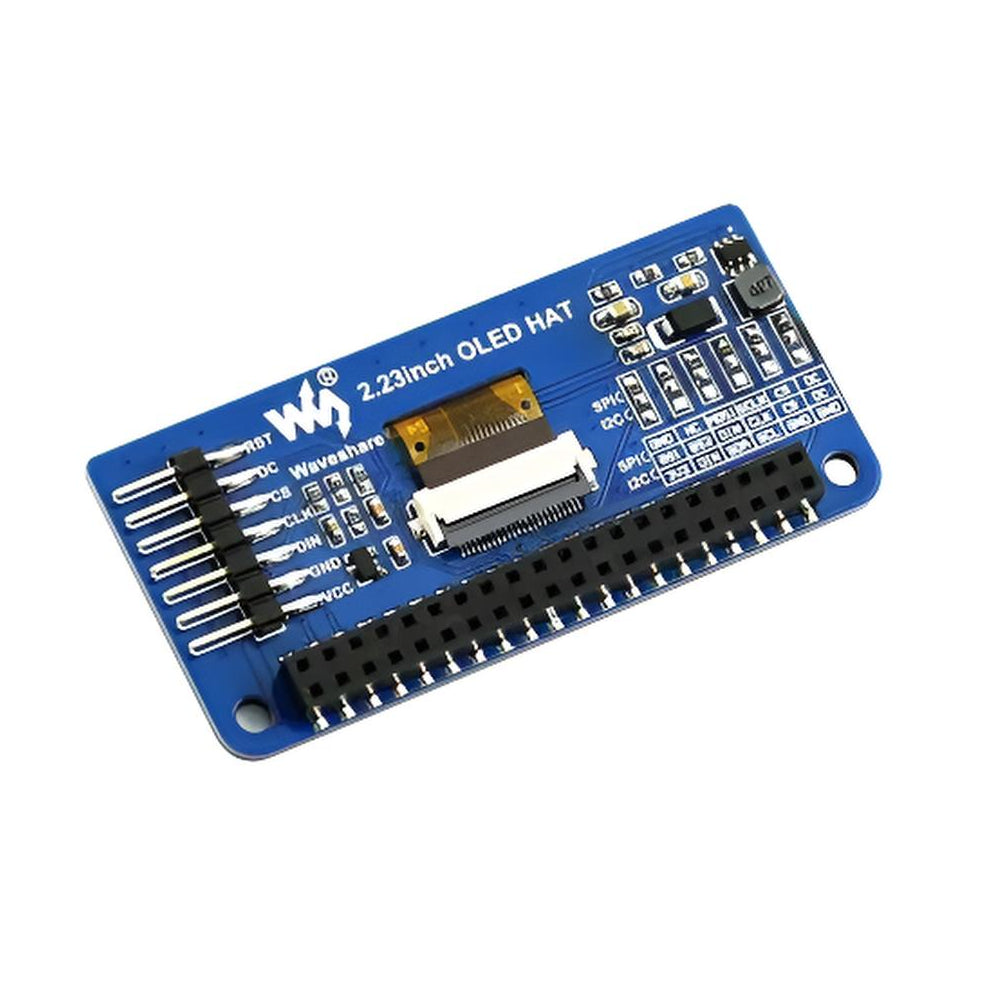

Módulo de pantalla OLED HAT de 2.23″ para Raspberry Pi – Interfaz SPI/I2C – Waveshare El módulo de visualización monocromático OLED HAT de 2.23″ fabricado por Waveshare está pensado para su uso con Raspberry Pi y otras plataformas de desarrollo. Gracias a su diseño tipo HAT con conector GPIO de 40 pines, se puede acoplar directamente sobre la Raspberry Pi, ofreciendo una pantalla compacta de 128 × 32 píxeles perfecta para visualizar datos del sistema, estados, menús, lecturas de sensores y aplicaciones de IoT. Emplea el controlador SSD1305 y soporta comunicación mediante SPI (configuración predeterminada) o I2C, lo que brinda una gran versatilidad para integrarse con Raspberry Pi, Arduino, STM32, ESP32 y otros microcontroladores. Su tecnología OLED garantiza un contraste sobresaliente, ángulos de visión amplios y un consumo energético reducido, sin requerir retroiluminación. Características principales - Pantalla OLED monocromática de 2.23 pulgadas. - Resolución de 128 × 32 píxeles. - Controlador SSD1305 incorporado. - Comunicación a través de SPI o I2C. - Compatible con Raspberry Pi mediante conector GPIO de 40 pines. - También compatible con Arduino, ESP32, STM32 y otras plataformas. - Alto contraste y excelente legibilidad. - Amplio ángulo de visión superior a 160°. - Bajo consumo de energía. - Incluye ejemplos y librerías para Raspberry Pi y Arduino. Especificaciones Técnicas Especificación | Detalle --- | --- Tamaño de pantalla | 2.23 pulgadas Resolución | 128 × 32 píxeles Tecnología | OLED monocromática Color de visualización | Blanco Controlador | SSD1305 Interfaz | SPI (predeterminada) / I2C Voltaje de operación | 3.3 V / 5 V Voltaje lógico | 3.3 V Tamaño del área activa | 55.02 × 13.10 mm Tamaño de píxel | 0.41 × 0.39 mm Temperatura de operación | -40 °C a 70 °C Ángulo de visión | Superior a 160° Dimensiones PIN | Descripción --- | --- VCC | 3,3V/5V GND | GND DIN | Entrada de datos CLK | Entrada de reloj CS | Selección de chip (Baja activa) DC | registro / Selección de datos (SPI) RST | Reinicio (Bajo activo) Las modificaciones de hardware en comunicación I2C son las siguientes: Comunicación | BS1 | BS2 | DIN | CLK | CS | DC --- | --- | --- | --- | --- | --- | --- SPI | GND | NC | MOSI | SCLK | CS | DC I2C | 3V3 | DIN | SDA | SCL | GND | GND Compatibilidad Compatible con: - Raspberry Pi Zero / Zero 2 W - Raspberry Pi 3 - Raspberry Pi 4 - Raspberry Pi 5 - Raspberry Pi Compute Module - Arduino - ESP32 - STM32 - Otros microcontroladores con interfaz SPI o I2C Guia De Usuario: Wiki: www.waveshare.com/wiki/2.23inch_OLED_HAT
