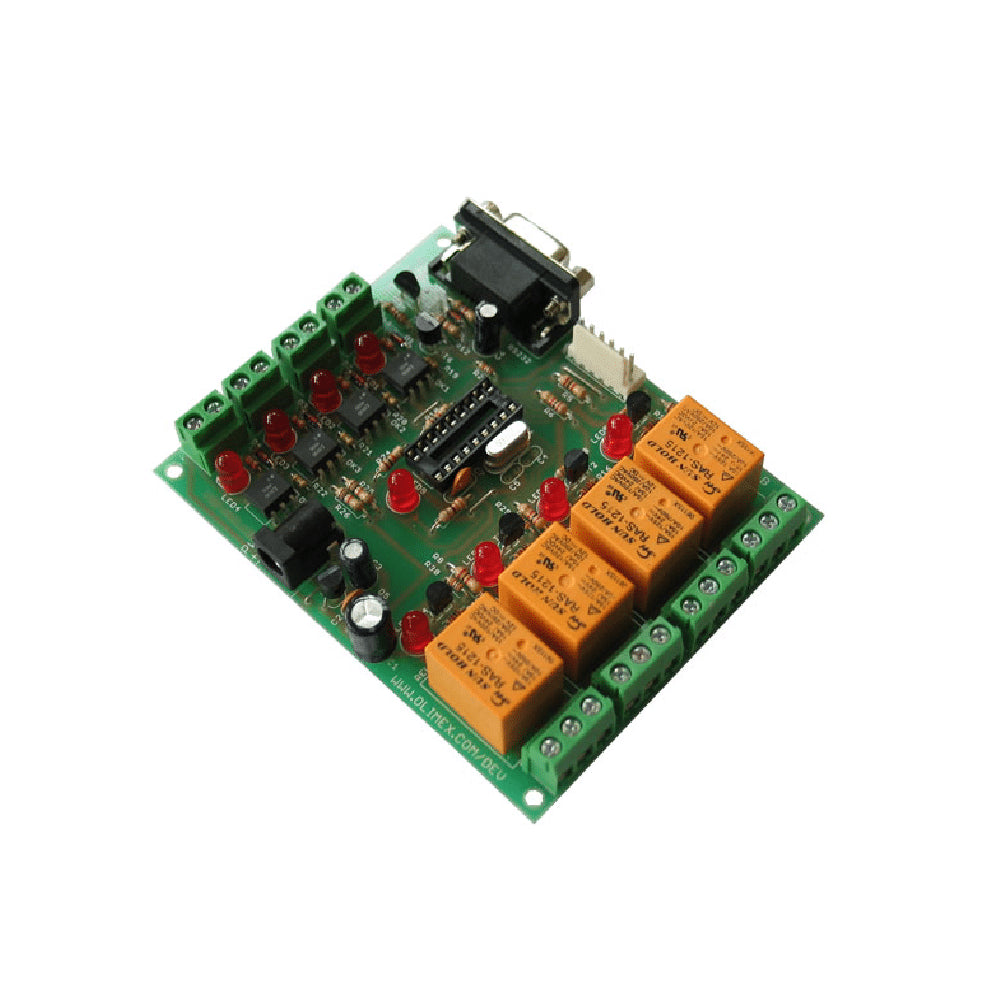

Módulo de interfaz PIC-IO para microcontroladores PIC de 18 patas, cuatro salidas con relevadores, cuatro entradas fotoacopladas + puerto serial DB9

Placa experimental destinada a microcontroladores PIC con 18 pines, equipada con sistema de distribución de energía, oscilador de cuarzo a 20MHz, comunicación serie RS232, compatibilidad con programadores ICSP/ICD, 4 módulos de relés para 220V 10A, y 4 canales de entrada con aislamiento óptico. Características: • Conector ICSP/ICD para vinculación de dispositivos programadores. Equipos afines: PIC-PG1, PIC-PG3B, ICD2 Pocket, PICkit 3 e ICD3. • Entrada de alimentación tipo jack para 12VDC. • Convertidor de tensión a 5V (modelo 78L05) con capacitores de estabilización. • Indicador luminoso de funcionamiento en pin RB5. • Generador de frecuencia de cuarzo a 20Mhz. • Receptáculo para circuito integrado formato DIL18. • Módulo de comunicación serie con conexión DB9 hembra (señales Tx/Rx). • 4 canales de entrada aislados ópticamente con regletas de conexión atornillables. • Indicadores LED para monitoreo de entradas. • 4 salidas de relé con regletas atornillables, capacidad de 250VAC / 10Amp. • Indicadores LED de estado para salidas. • Dimensión: 100 x 80mm. Microcontroladores compatibles: PIC16C52, PIC16C54, PIC16C554, PIC16C558, PIC16C56, PIC16C58, PIC16C621, PIC16C622, PIC16C623, PIC16C624, PIC16C625, PIC16F627, PIC16F628, PIC16C711, PIC16C715.
