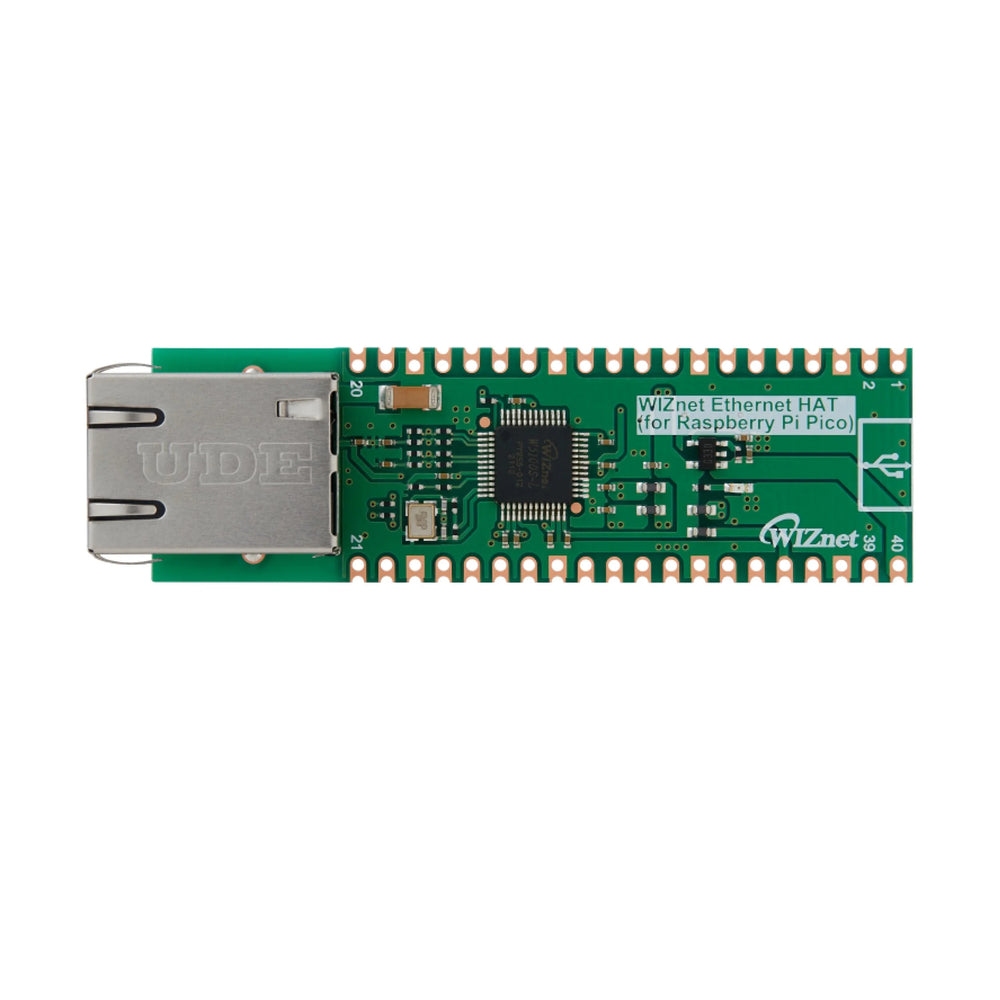

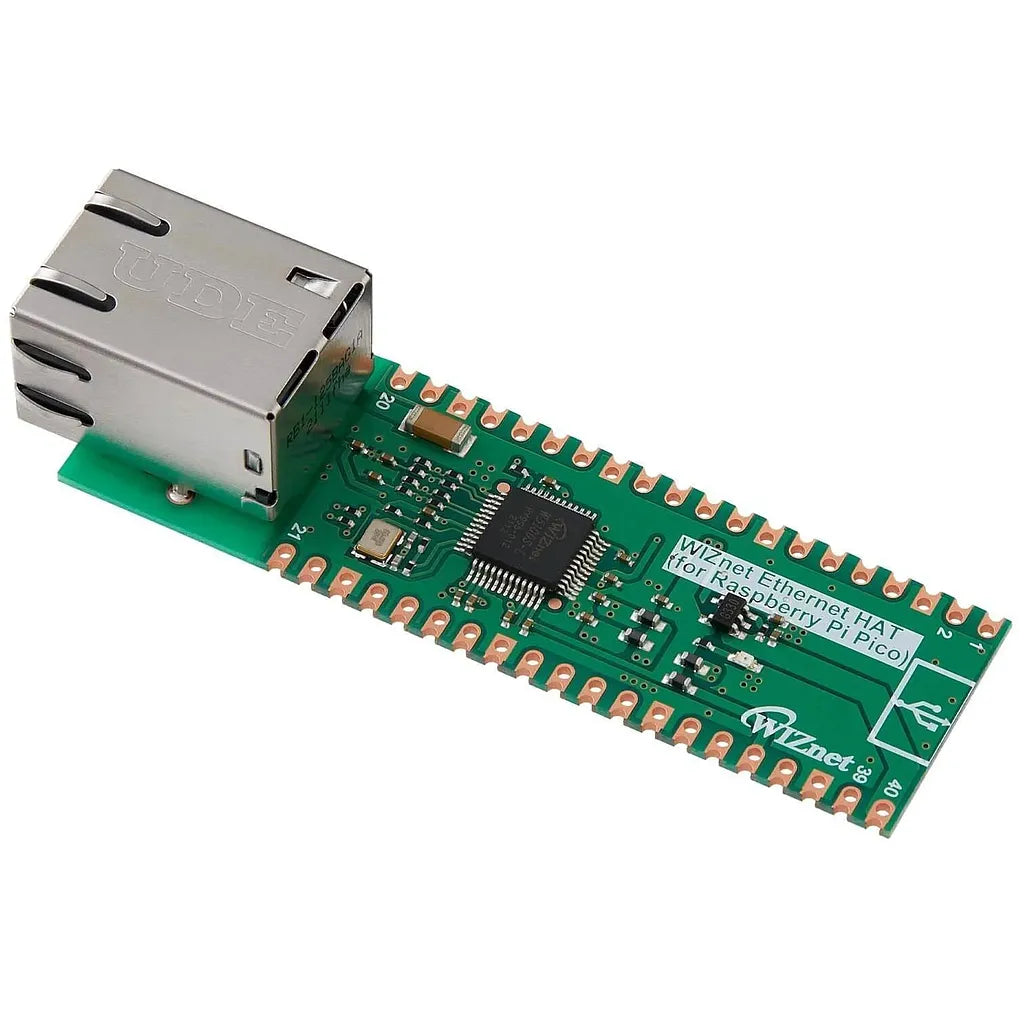

Módulo de Conectividad Ethernet WIZnet diseñado para Raspberry Pi Pico

La placa Raspberry PI Pico se destaca por recopilar datos provenientes de dispositivos sensoriales, procesarlos mediante análisis comparativo y transmitir la información resultante hacia sistemas externos. La incorporación de conectividad de red mediante el módulo WIZnet Ethernet HAT (equipado con el circuito integrado W5100S) amplía las capacidades de comunicación e interoperabilidad del sistema. El W5100S actúa como un procesador de conectividad que facilita la transmisión de datos ethernet en plataformas que disponen de interfaces SPI (comunicación en serie de periféricos) o buses de arquitectura paralela. Cuenta con la implementación de protocolos TCP/IP compilados, ethernet de 10/100 Mbps y capas MAC/PHY integradas. Reconoce estándares de red ampliamente utilizados: TCP, UDP, IPv4, ICMP, ARP, IGMP y PPPoE. Adicionalmente, integra funcionalidades de Wake on LAN y modos de bajo consumo energético. Especificaciones técnicas: • Soporta protocolos ethernet cableados: TCP, UDP, WOL vía UDP, ICMP, IGMPv1/v2, IPv4, ARP, PPPoE • 4 canales SOCKET de hardware funcionando de manera autónoma simultáneamente • Solicitudes ARP y PING sin requerimiento de SOCKET • Ahorro energético mediante desactivación selectiva y control de reloj maestro • Activación remota por red (Wake on LAN vía UDP) • Comunicación multiplexada: SPI rápido (MODO 0/3) e interfaz paralela (16 líneas de datos/dirección) • Almacenamiento interno de 16 Kbytes para buffers de transmisión y recepción • Incompatible con fragmentación de paquetes IP • Sin gestión de tabla ARP dinámica • Capa física ethernet 10BaseT/100BaseTX integrada • Negociación automática de velocidad y modo (dúplex variable) • Auto-MDIX en modo negociación automática • Operación a 3,3 V con tolerancia de señalización hasta 5 V • Indicadores LED visuales (modo dúplex, enlace, velocidad, actividad) • Encapsulados disponibles: LQFP y QFN de 48 pines
