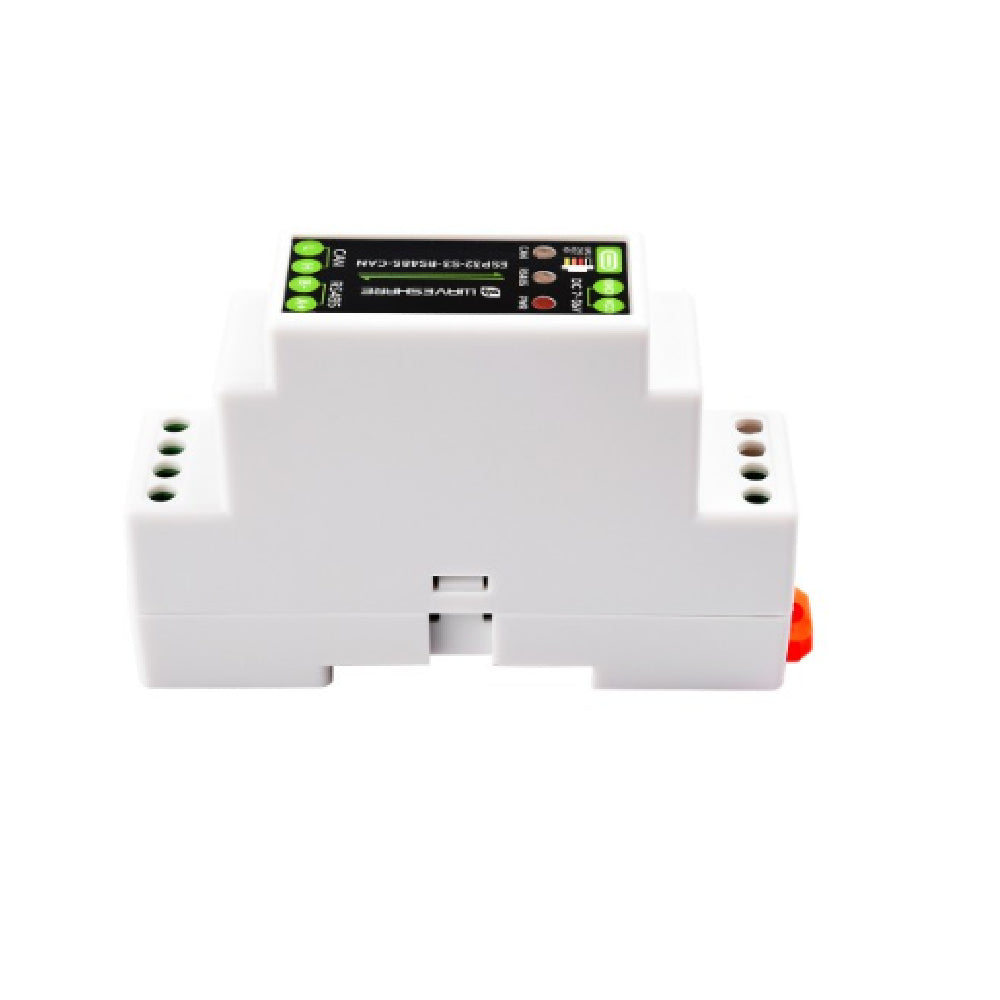

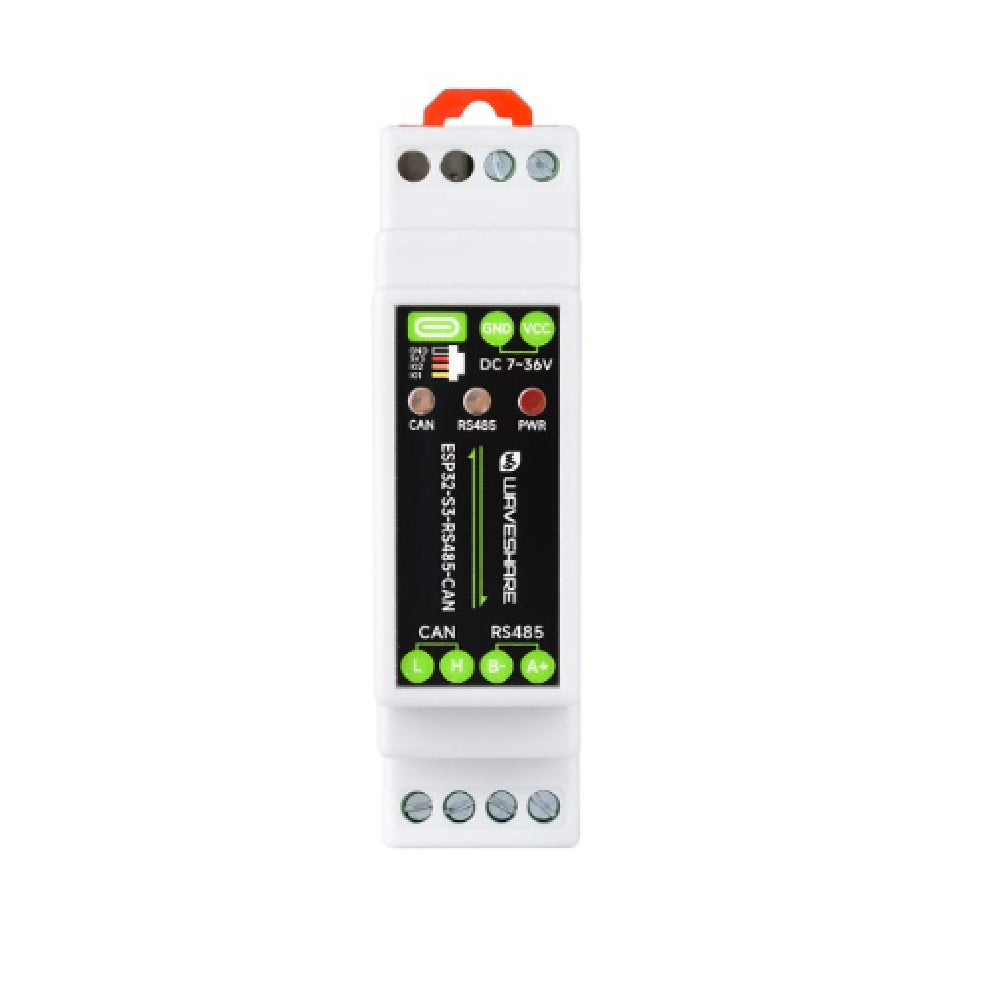

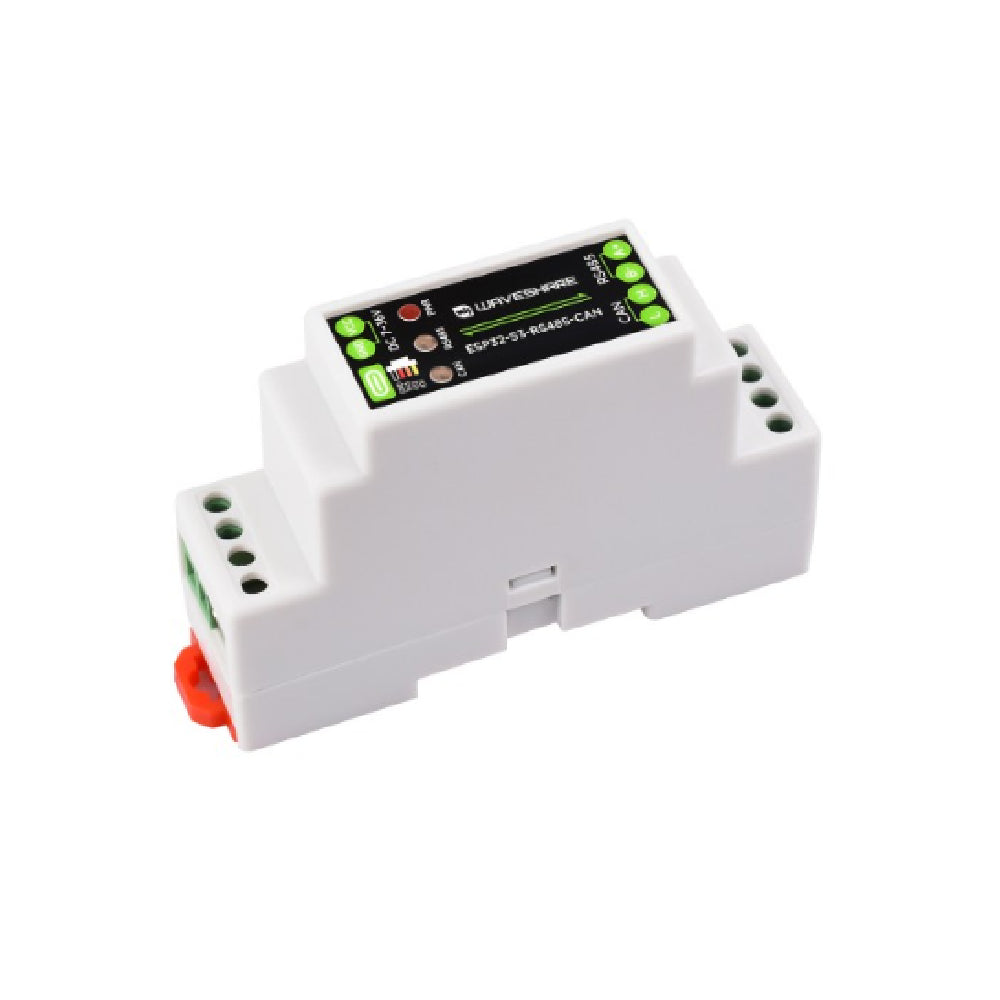

Módulo de control industrial IoT ESP32-S3 con RS485, CAN, WiFi y Bluetooth

Tarjeta de control industrial ESP32-S3 con puertos RS485 y CAN aislados, orientada a automatización, AIoT y enlace de dispositivos de planta. Características principales - Microcontrolador ESP32-S3 de doble núcleo Xtensa LX7 hasta 240 MHz - WiFi 2,4 GHz (802.11 b/g/n) y Bluetooth 5 (BLE) - Puertos industriales RS485 y CAN con aislamiento - Protección contra ESD, sobretensiones y transitorios mediante diodos TVS - Conector USB-C para alimentación, programación, depuración y descarga de firmware - Entrada de alimentación de amplio rango: 7 V a 36 V por bornera - Resistencia de terminación de 120R reservada en RS485 y CAN, habilitable por puente - LEDs de estado para encendido, transmisión RS485 y CAN - Carcasa industrial con montaje en riel DIN - Compatible con Arduino IDE y otros entornos de desarrollo Especificaciones - Microcontrolador: ESP32-S3 (módulo por defecto ESP32-S3R8, personalizable) - Alimentación por USB: 5 V - Salida DC-DC integrada: 3,3 V hasta 2 A - Dimensiones: 91,6 × 23,3 × 58,7 mm RS485 aislado - Conector: bornera de tornillo - Control de dirección automático por hardware - Protección: diodo TVS, contra sobretensiones y ESD - Resistencia de terminación de 120R reservada, NC por defecto CAN aislado - Conector: bornera de tornillo - Control automático por hardware - Protección: diodo TVS, contra sobretensiones y ESD - Resistencia de terminación de 120R reservada, NC por defecto Indicadores LED - PWR: rojo, encendido al detectar voltaje por USB - RS485: verde al enviar datos - CAN: parpadeo durante transmisión de datos Interfaces - Bornera superior: alimentación DC 7-36 V (positivo y negativo), USB-C, conector SH1.0, GND, salida 3,3 V, GPIO1 y GPIO2 del ESP32-S3 - Bornera inferior: RS485 (A+, B-) y CAN (H, L) - Conector de pines paso 2,0 mm para módulos funcionales adicionales - Conector para batería RTC Aplicaciones - Control y supervisión de sensores, actuadores y maquinaria industrial - Acceso remoto mediante navegador web desde PC o móvil para control y envío de datos - Desarrollo con Arduino, SDK completo, recursos y tutoriales - Ejemplos de conectividad IoT con visualización de datos vía página web
