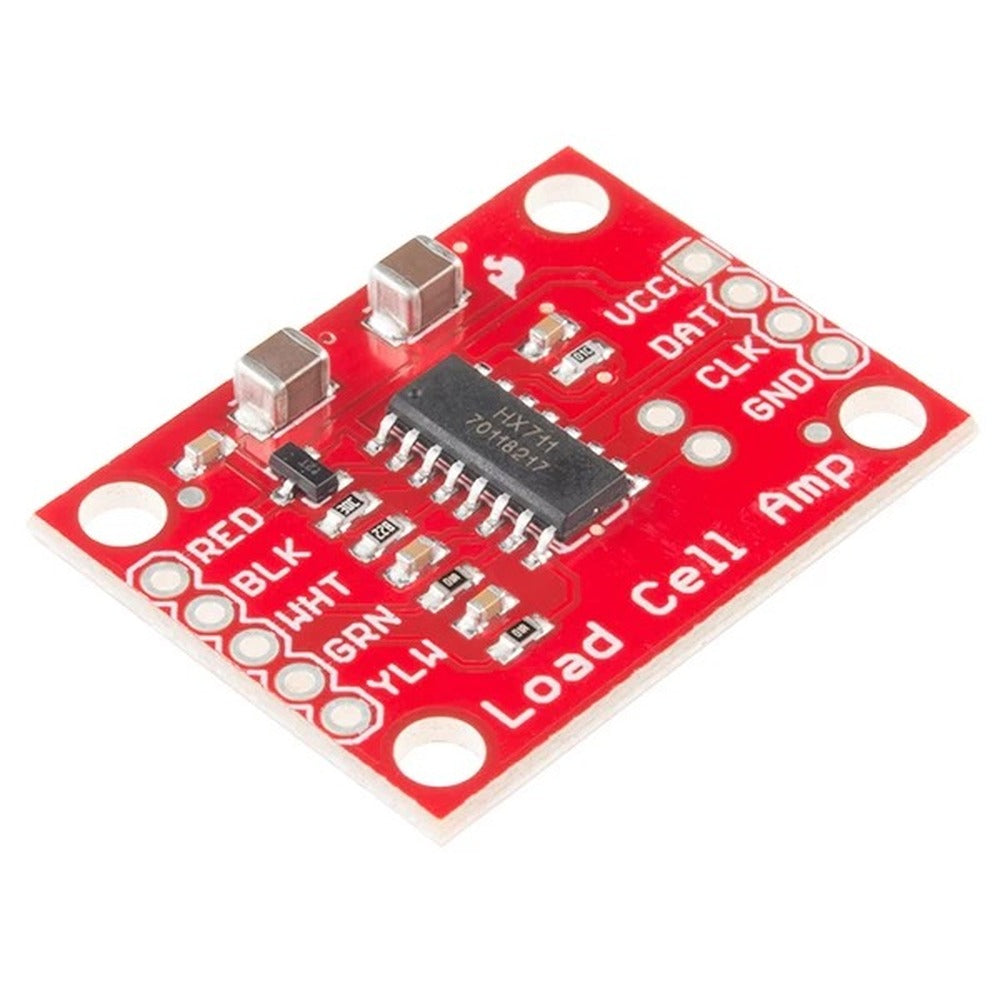

Módulo Amplificador de Sensor de Peso – HX711

El módulo amplificador para sensor de peso incorpora el chip integrado HX711, el cual facilita procesar las variaciones de resistencia captadas por el sensor de peso. Este módulo es compatible con microcontroladores y plataformas Arduino. La información resultante se envía mediante 2 conexiones (Información y Sincronía) empleando un programa especifico para el chip HX711. El módulo es apto para sensores de peso con 4 o 5 terminales de conexión, o que utilicen una composición de 4 sensores acoplados. Configuración de pines del módulo amplificador: RED: VCC. Conductor rojo. BLK: GND. Conductor negro. WHT: Terminal de señal positiva. Conductor blanco. GRN: Terminal de señal negativa. Conductor verde. YLW: Referencia a tierra complementaria. El pin YLW constituye una referencia a tierra adicional para sensores de peso que dispongan de toma de tierra o conexión al estructura para minimizar perturbaciones electromagnéticas. Especificaciones: Rango de tensión de funcionamiento 2.7V-5V. Corriente consumida: < 1.5mA. Frecuencia de muestreo configurable: 10SPS u 80SPS. Eliminación de interferencia de alimentación simultánea de 50 y 60Hz. Documentos: Manual de montaje. Tutorial de inicio con sensores de peso. Contenido audiovisual instructivo. Aclaración: Este módulo amplificador funciona directamente con sensores de peso que posean 4 o 5 terminales. Cuando el sensor dispone de 3 terminales puede requerirse armar una configuración de 4 sensores. Consulta nuestra sección wiki para detalles adicionales. Aclaración: La distribución de pines en sensores de peso fluctúa conforme al proveedor. Sugerimos verificar la documentación técnica del sensor previo a efectuar las interconexiones.
