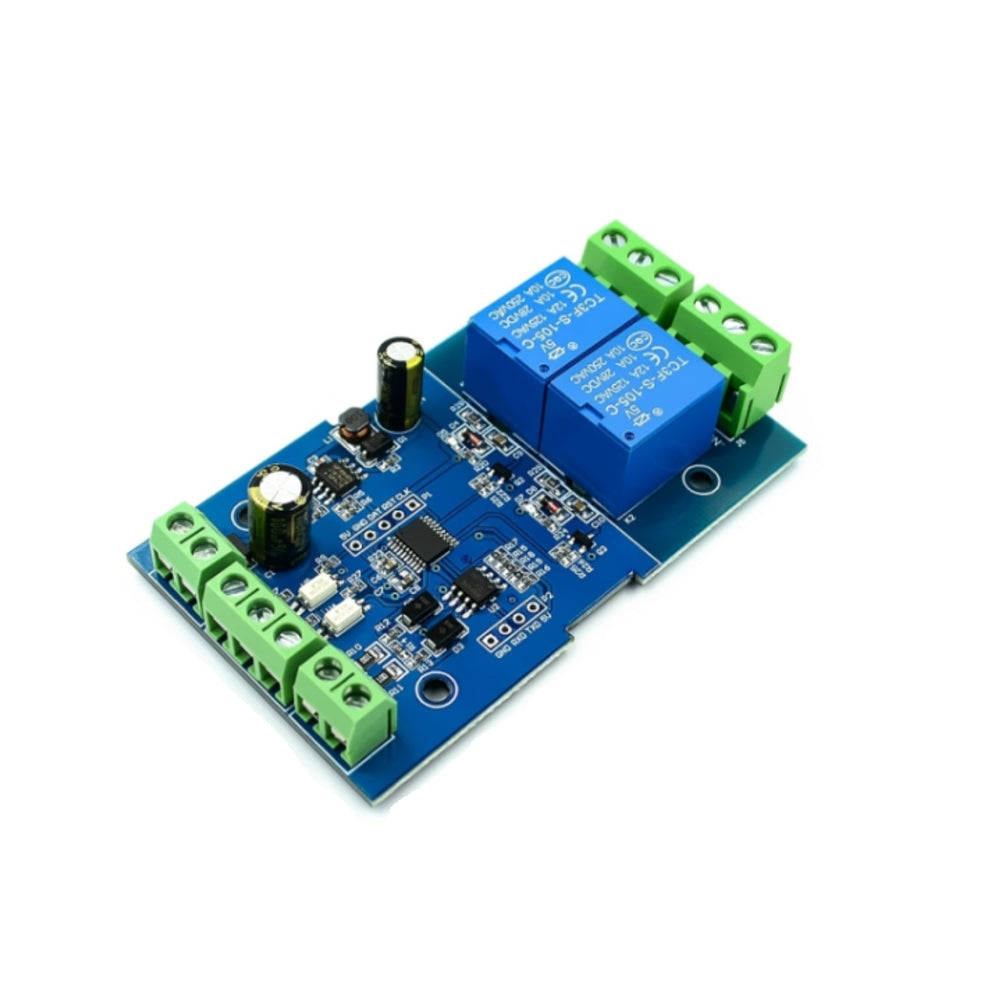

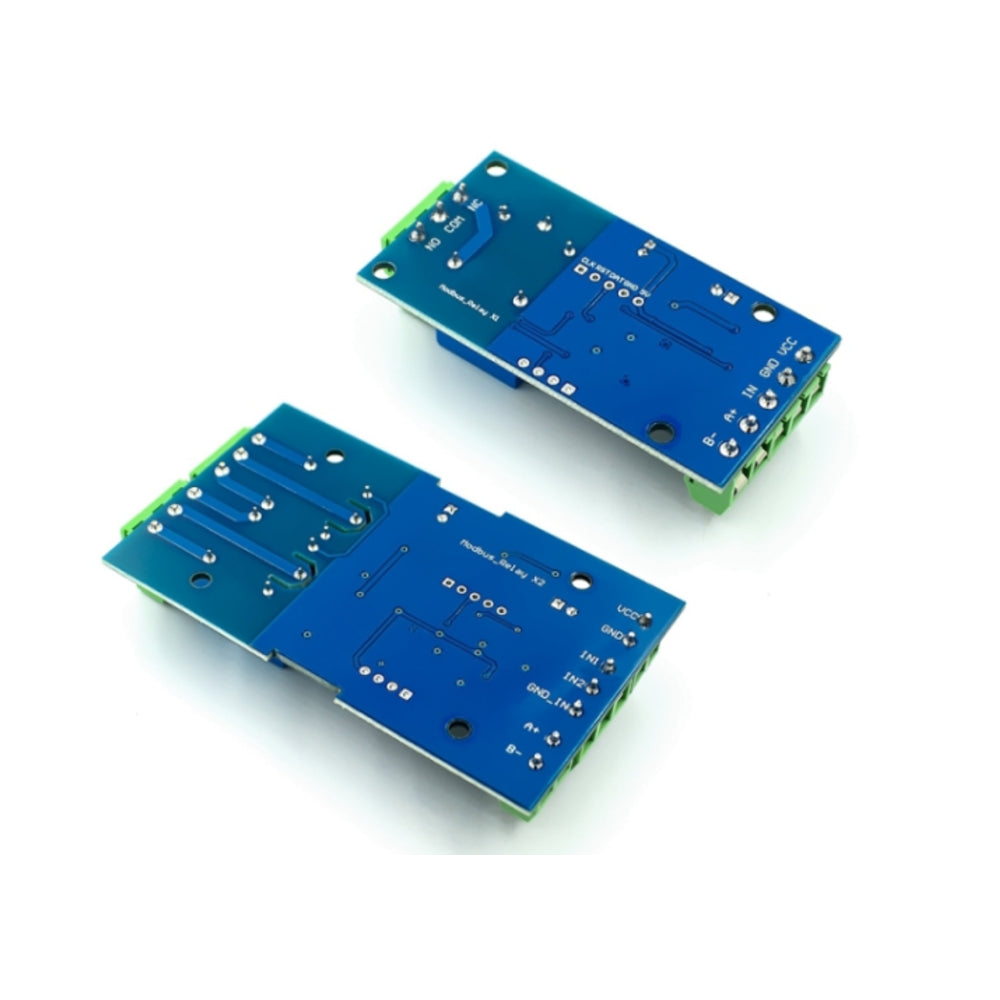

Unidad Modbus RTU RS485 con 2 salidas de relé y 2 entradas optoacopladas

Módulo de relé Modbus RTU de 2 canales para automatización industrial, domótica y control remoto. Compatible con Modbus RTU vía RS485 y UART TTL, permite gobernar dos relés mediante comandos normalizados. Alimentación de 7 V a 24 V DC con protección contra polaridad invertida y entradas optoacopladas. Conmuta cargas de hasta 10 A. Formato compacto, velocidades de transmisión configurables y direccionamiento ajustable; apto para redes de control o PLC. Características principales: - Microcontrolador de 8 bits estable y chip conversor de nivel MAX485. - Protocolo: Modbus RTU estándar. - Interfaz: RS485 / TTL UART. - Velocidad: 4800/9600/19200 bps, 9600 bps por defecto; conserva configuración tras apagado. - Entradas optoacopladas: 2, rango DC 3.3-30 V (no usar para accionar el relé). - Salida: conmutación por relé, con modos manual, parpadeo apagado, parpadeo apagado/destello. - Base de retardo de apagado: 0,1 s; tiempo máximo: 65535 × 0,1 s = 6553 s. - Dirección del dispositivo: 1-255, predeterminada 255; se conserva tras apagado. - Relés de 5 V, 10 A/250 V AC y 10 A/30 V DC, 100 000 maniobras, diodo de supresión y respuesta corta. - LED indicador por relé. Especificaciones técnicas: - Tensión de alimentación: 7-24 V DC, anti-reversa. - Canales de relé: 2. - Tipo de relé: SPDT (común, NC, NO). - Carga máxima por relé: 10 A @ 250 V AC o 10 A @ 30 V DC. - Entradas optoacopladas: DC 3.3-30 V. - Microcontrolador de 8 bits + MAX485. - Dirección Modbus configurable 1-255, retenida tras corte de alimentación. Conexiones: - VCC, GND: alimentación DC 7-24 V. - N1, N2: positivo de entrada optoacoplada canal 1 y 2; GND_IN: común negativo. - A+, B-: RS485; conectar a A+ y B- del control externo. - Relé 1: NC1, COM1, NO1. - Relé 2: NC2, COM2, NO2. - GND, RXD, TXD: UART TTL; conectar a GND, TXD y RXD del control externo. Comandos Modbus RTU (ejemplo con dirección 0xFF): - Activar relé CH1: FF 05 00 00 FF 00 99 E4 - Apagar relé CH1: FF 05 00 00 00 00 D8 14 - Activar relé CH2: FF 05 00 01 FF 00 C8 24 - Apagar relé CH2: FF 05 00 01 00 00 89 D4 - Encender todos: FF 0F 00 00 00 08 01 FF 30 1D - Apagar todos: FF 0F 00 00 00 08 01 00 70 5D - Establecer dirección 0x01: 00 10 00 00 00 01 02 00 01 6A 00
