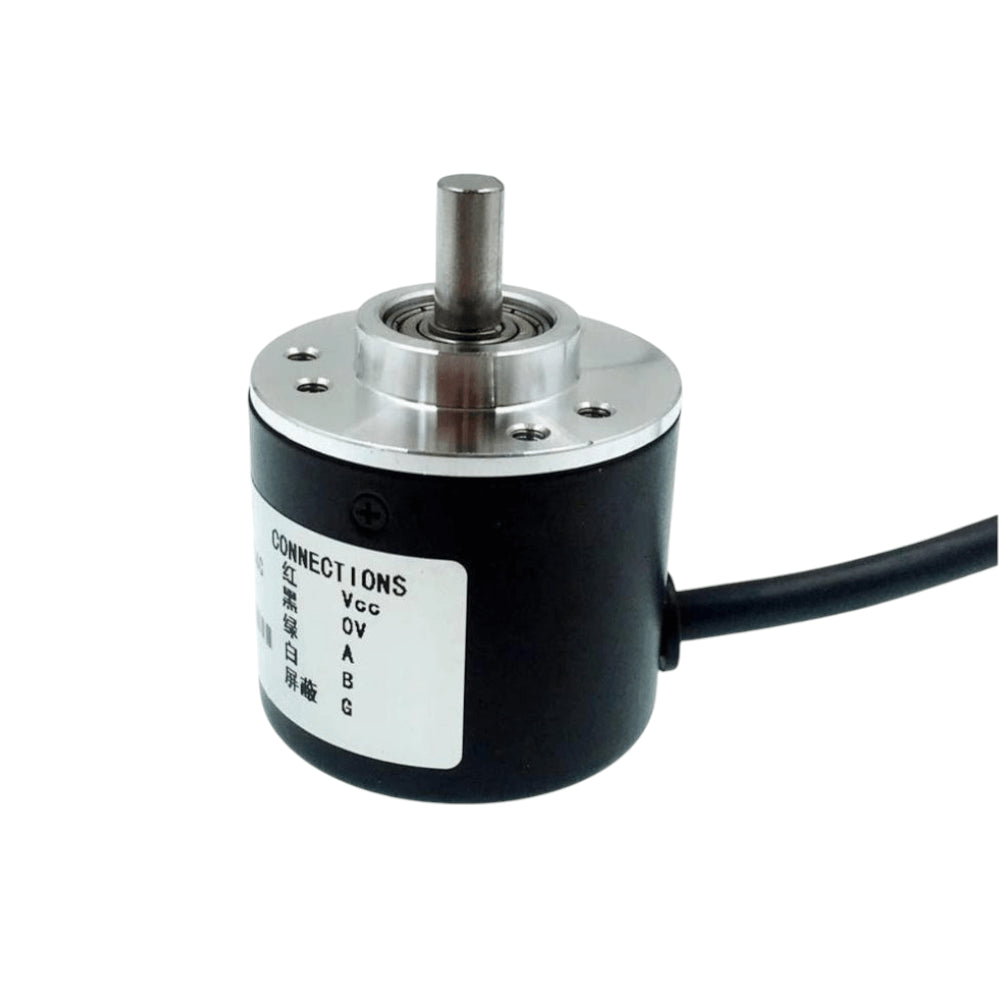

Encoder 360ppr Incremental AB dos-Fase 5-24VDC

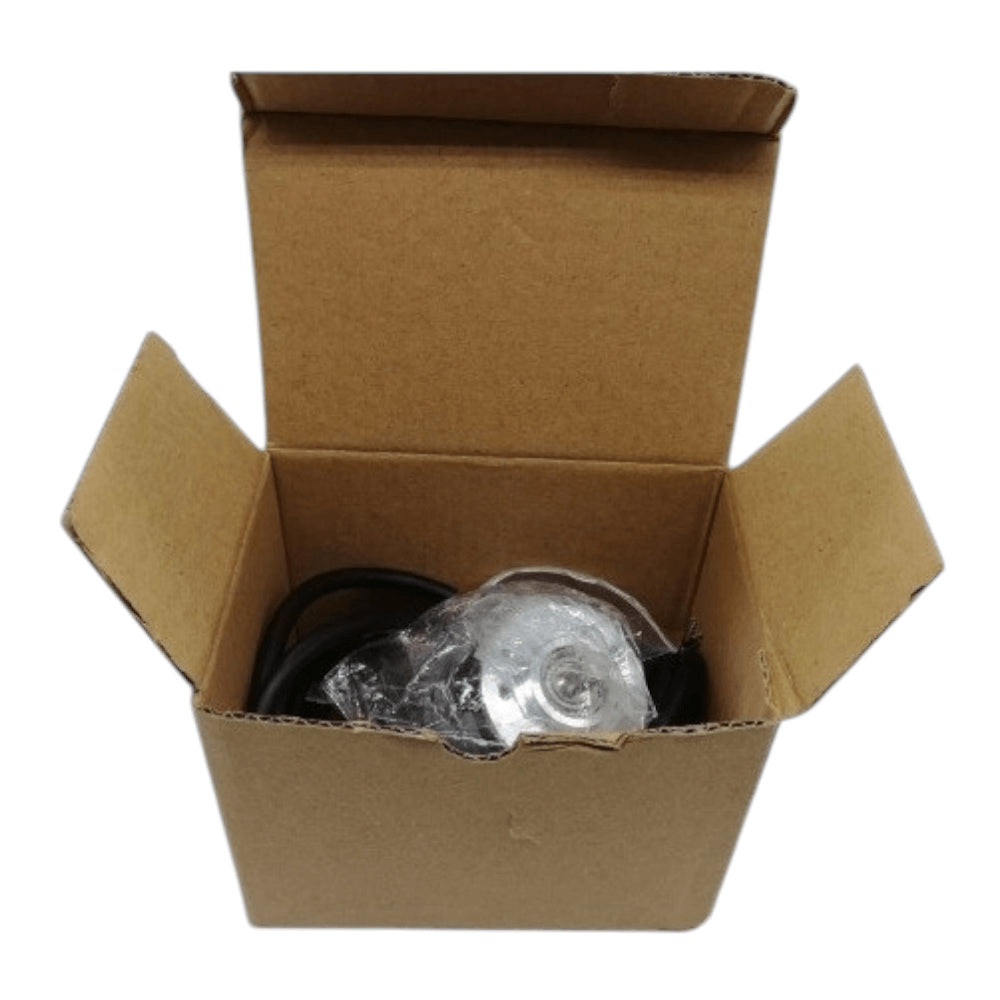

El encoder incremental rotativo industrial es un sensor diseñado para identificar la dirección de la señal de pulso generada por la rotación de un disco de rejilla y un optoacoplador, permitiendo un control preciso en sistemas de detección de posición o medición de velocidad. Tiene las siguientes características: * Resolución: 360 pulsos por revolución. * Tensión de trabajo: 5-24 V, velocidad mecánica máxima de 1000 rev/minuto * Tamaño del cuerpo del encoder: * Altura de plataforma; 38mm * Eje Ø 6x13mm * Plataforma eje: Ø 20mm * Agujeros de anclaje: tornillos M3 tres agujeros de montaje alrededor de 30, tres agujeros de montaje en la ronda 28 Lado de la salida. * Salida: El circuito de salida NPN tipo de salida de colector abierto; pulso de una, B de dos vías. * Cableado: alimentación positiva Vcc, 0 V A fase de Fase B, cable apantallado. \*Cada pack incluye 1 unidad Este encoder se utiliza en sistemas industriales donde se requiere precisión en la medición del desplazamiento angular, siendo clave en la automatización de maquinaria y robótica. \*\*Nota: Las salidas de dos fases AB no deben conectarse directamente a la fuente de alimentación VCC, ya que esto podría dañar el transistor de salida.
