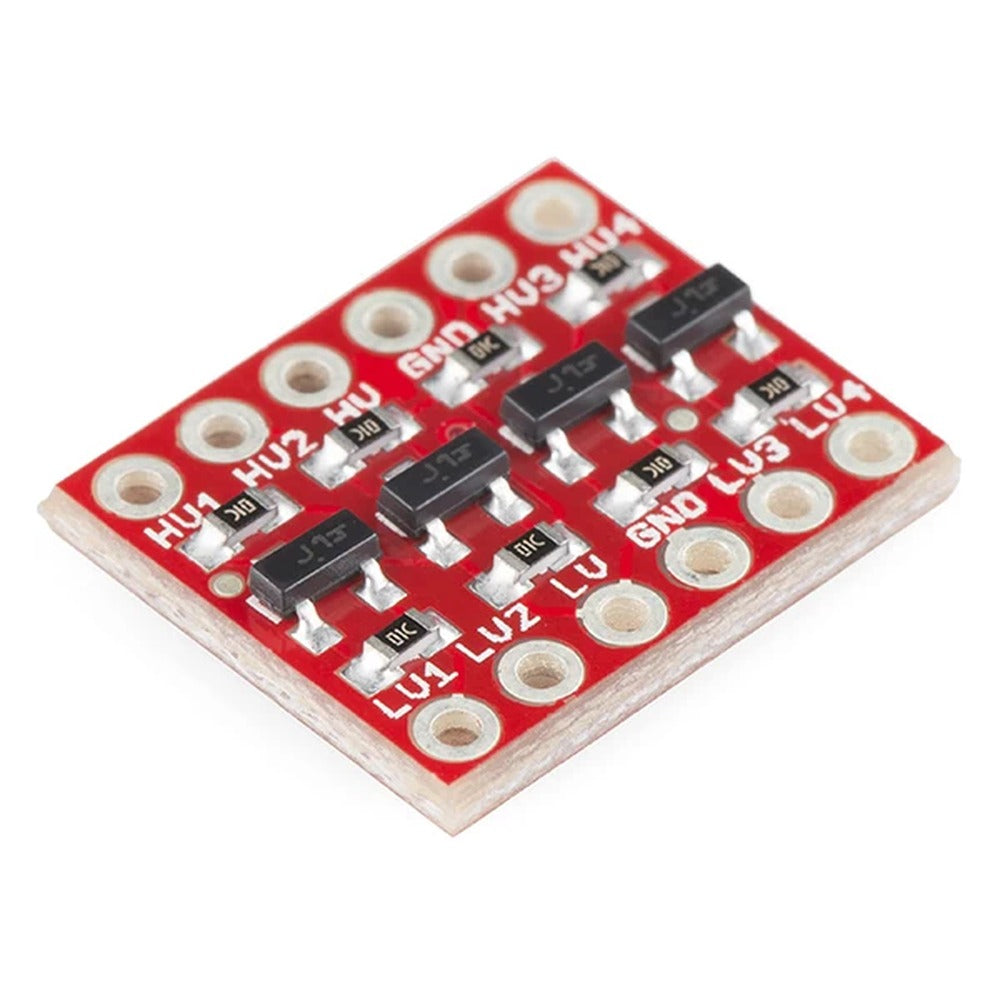

Convertidor de Señales Lógicas Sparkfun

Cuando necesitas vincular un componente de 3.3V con otro de 5V, la tarea se vuelve compleja. Este adaptador de tensión es una solución compacta que traduce de manera segura y bidireccional las señales de 5V a 3.3V. También es compatible con tensiones de 2.8V y 1.8V. Dispone de 4 canales de conversión desde el nivel alto al nivel bajo, más 2 pines de suministro en cada lado. Se integra sin dificultades en una placa de prototipado y funciona con comunicación serial, I2C, SPI y cualquier señal lógica digital. No es adecuado para señales en modo analógico. Su funcionamiento es directo: la tarjeta requiere alimentación en ambos lados. Los terminales están designados como entradas y salidas respecto a la placa. Una señal que ingresa por RXI en el lado de 5V emerge por RXO en el lado de 3.3V. Una señal por TXI en el lado de 3.3V sale por TXO en el lado de 5V. Dimensiones: 16.05mm x 13.33mm Documentos: Guía de uso NOTA: Los pines conectores no están incluidos
