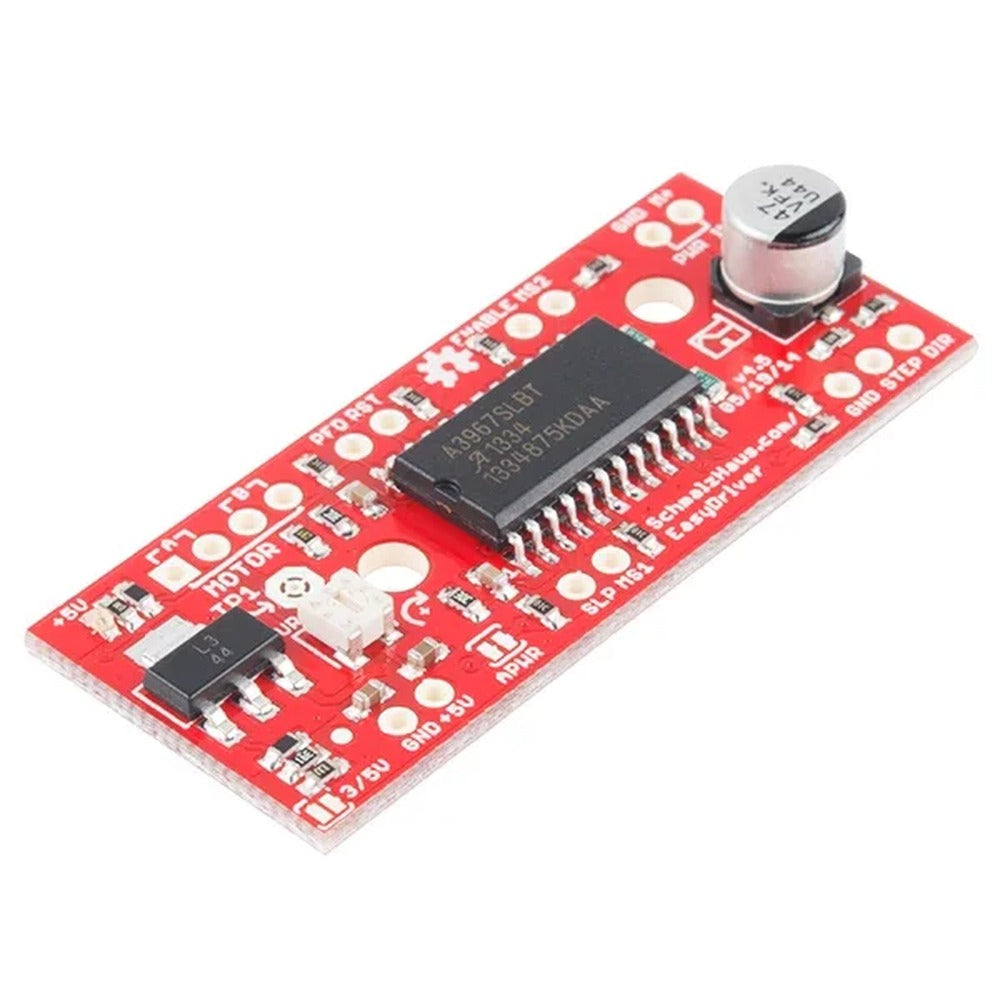

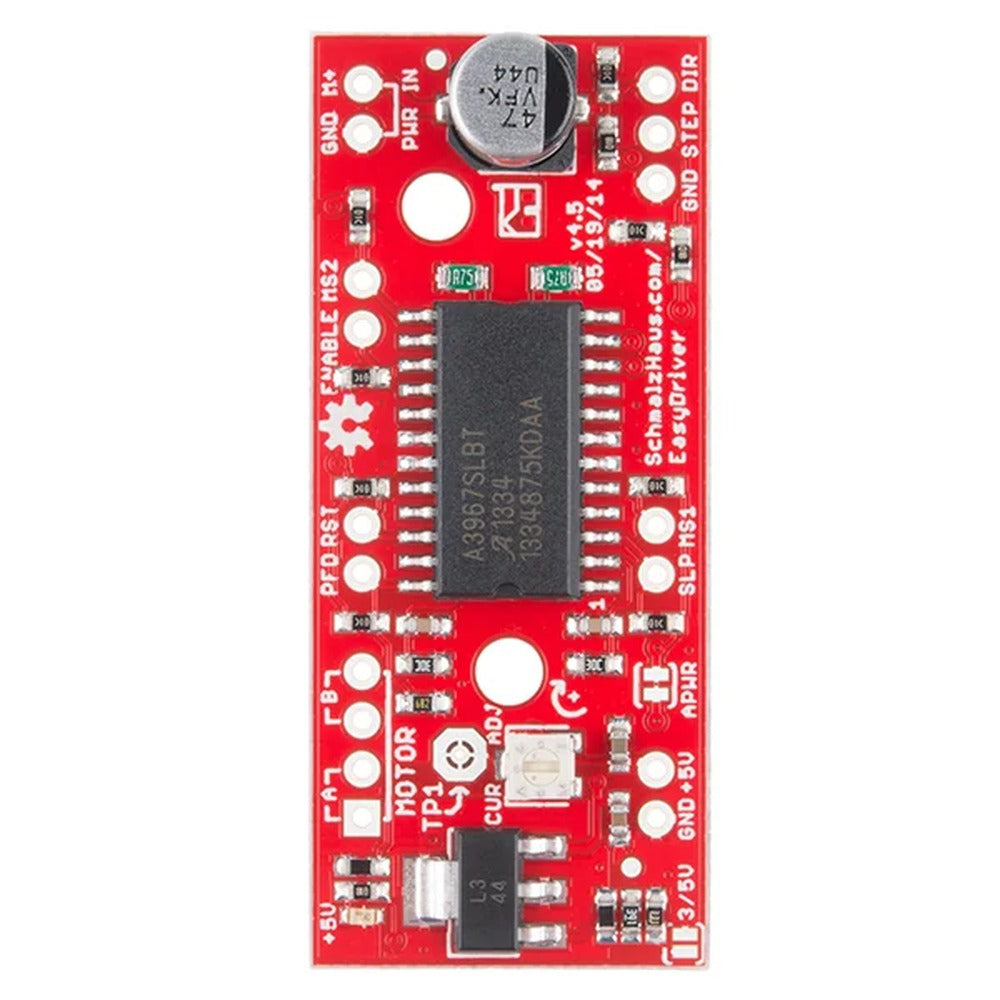

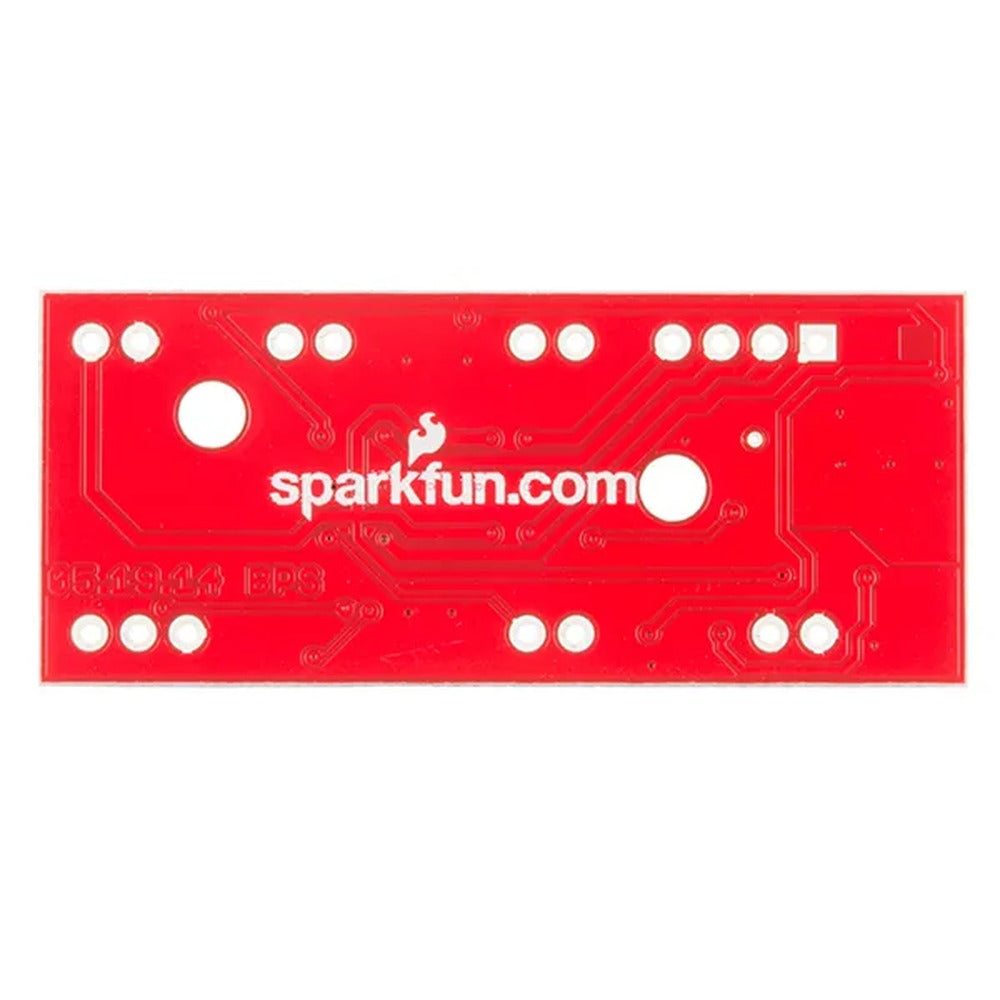

Controlador EasyDriver para Motores de Pasos

El EasyDriver es un circuito controlador para motores paso a paso de funcionamiento intuitivo, compatible con señales digitales de 0-5V o 0-3.3V (mediante activación del jumper SJ2). Requiere alimentación de 6V a 30V para el motor y admite cualquier voltaje de paso a paso. Incorpora un regulador de voltaje interno para la sección digital, ajustable a 5V o 3.3V. Permite conectar motores de 4 hilos directamente a un microcontrolador para obtener comando preciso del dispositivo. Maneja motores bipolares y equipos cableados en configuración bipolar. Esta versión 4 ofrece mayor versatilidad comparada con generaciones previas. Los pines microstepping MS1 y MS2 utilizan el chip A3967 para modificar la resolución en modo completo, medio, cuarto u octavo paso (octavo por defecto). Características principales: • Chip A3967 con microstepping integrado • Pins MS1 y MS2 para ajuste de resolución en 4 modos • Compatibilidad con motores de 4, 6 u 8 hilos, cualquier voltaje • Control de corriente variable: 150-750mA por fase • Rango de voltaje: 6V a 30V Advertencia: No conecte ni desconecte el motor mientras el controlador esté alimentado, pues puede dañarse permanentemente el circuito integrado A3967.
