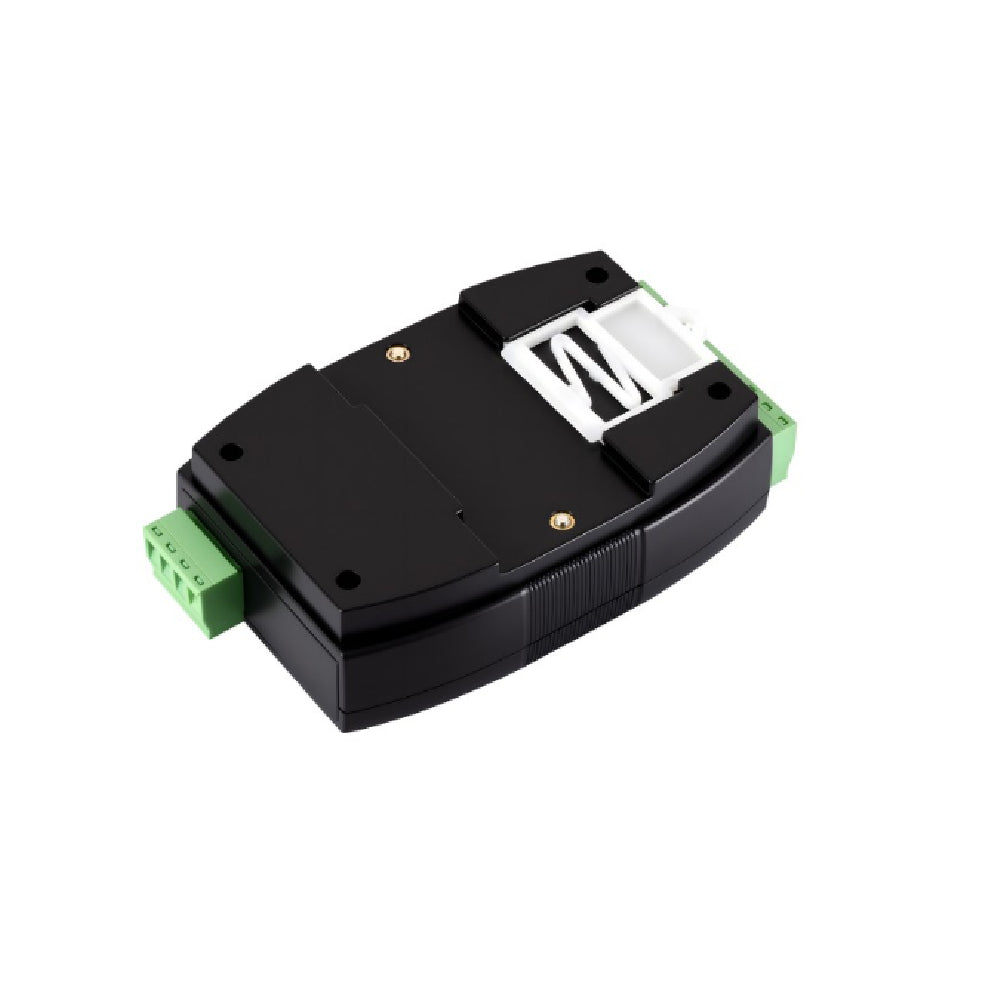

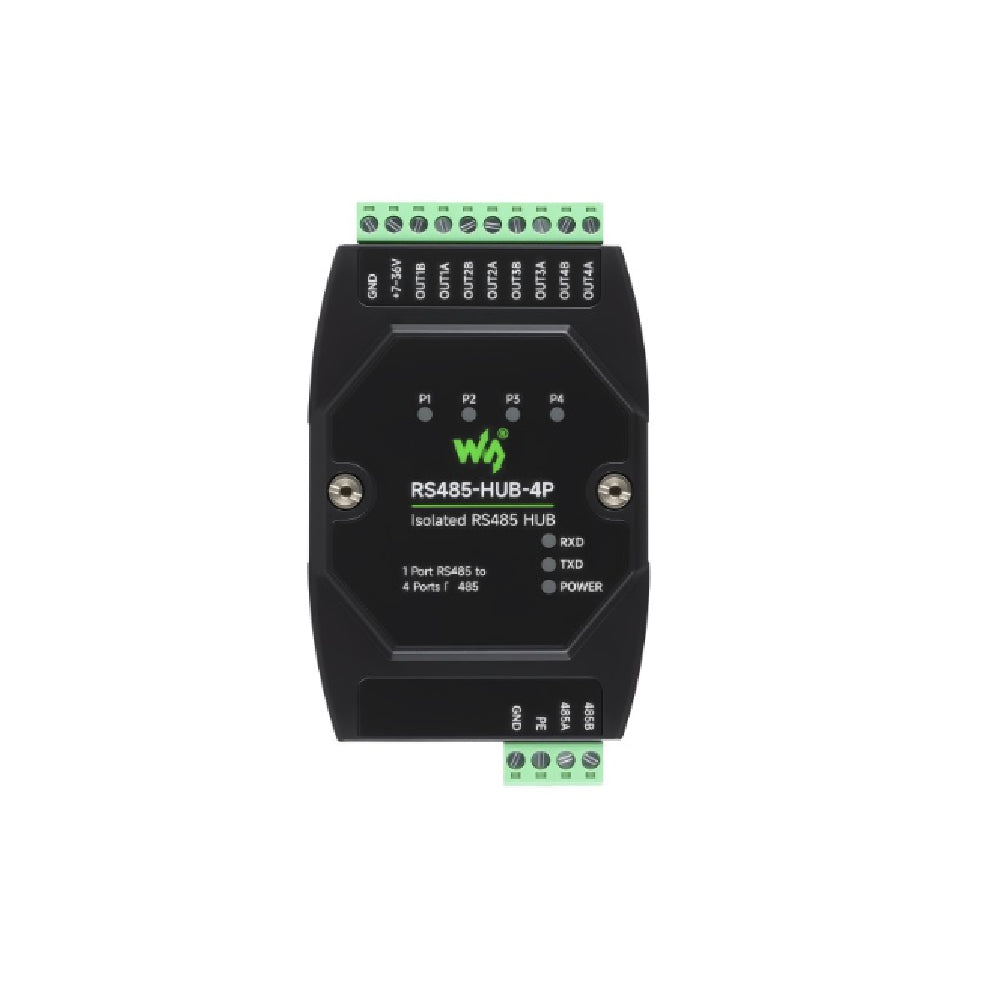

Concentrador Industrial RS485 Aislado de Cuatro Puertos – Waveshare

Concentrador industrial de comunicaciones RS485 fabricado por Waveshare, diseñado para ampliar redes RS485 mediante una entrada maestra y cuatro salidas RS485 aisladas. Permite amplificar, prolongar y aislar señales RS485, facilitando la integración de numerosos equipos en sistemas automatizados y de adquisición de datos. Incorpora aislamiento optoelectrónico integrado y protecciones múltiples contra descargas electrostáticas, sobretensiones y perturbaciones electromagnéticas, optimizando la fiabilidad y seguridad de la transmisión en ambientes industriales. Su carcasa preparada para riel DIN de 35 mm y alimentación de 7-36V DC permite montaje sencillo en cuadros eléctricos y sistemas de control. Idóneo para ampliar infraestructuras RS485 con múltiples sensores, controladores lógicos programables e instrumentación industrial, asegurando comunicación robusta y segura. Especificaciones técnicas: - Cumplimiento normativo: RS485 - Terminales: Tornillos RS485 - Velocidad transmisión: 300~460800 bps (adaptativo) - Dispositivos por puerto: 32 nodos máximo - Alcance: 1200 m (a 9600 bps); mayor velocidad reduce distancia - Operación: Transmisión semidúplex RS485 de 2 hilos (A, B) - Alimentación: DC 7V ~ 36V - Rango operativo térmico: -45 ~ +85°C - Humedad permitida: <95% HR - Medios admitidos: Cables paralelos estándar o pares trenzados - Montaje: Carril DIN 35 mm con sistemas de fijación integrados Funcionalidad: La entrada maestra se conecta al dispositivo anfitrión RS485, mientras que los cuatro puertos secundarios vinculan subdispositivos como sensores y transductores. Proporciona aislamiento efectivo en configuraciones en estrella, eliminando interferencias entre múltiples equipos conectados. El circuito optoelectrónico aisla maestro y esclavos, brindando protección antiestática, anti-rayos y anti-sobretensiones, cumpliendo con requisitos industriales exigentes.
