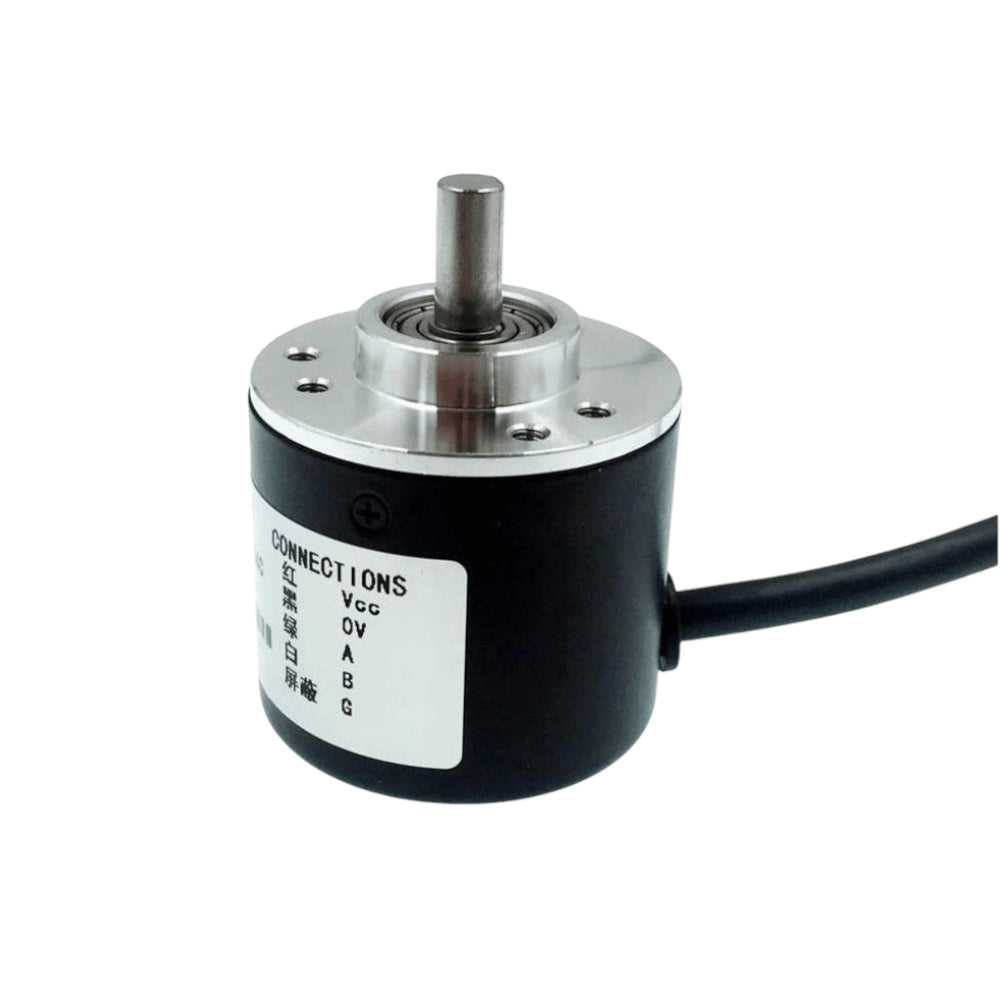

Codificador de posición 600 pulsos por revolución tipo incremental con salidas cuadratura AB dual tensión 5-24VDC

El transductor incremental rotativo de uso industrial es un dispositivo sensor capaz de reconocer el sentido de la señal impulsiva producida por el giro de un disco reticulado y un fotoaislador, facilitando una regulación exacta en aplicaciones de localización de posición o cuantificación de velocidad angular. Presenta las siguientes propiedades: * Capacidad de discriminación: 600 impulsos cada giro completo. * Voltaje operacional: 5-24 V, velocidad rotacional máxima de 1000 rev/minuto * Dimensiones del cuerpo del transductor: * Altura del soporte; 38mm * Eje Ø 6x13mm * Soporte del eje: Ø 20mm * Puntos de fijación: pernos M3 tres posiciones de anclaje distribuidas alrededor de 30, tres posiciones de anclaje en círculo de 28 lado correspondiente a la salida. * Interface de salida: Configuración de salida tipo NPN con drenaje abierto; una vía de impulso, dos vías denominadas A y B. * Conexionado: alimentación positiva Vcc, 0 V fase A fase B, conductor con blindaje. *Cada embalaje contiene 1 pieza Este transductor encuentra aplicación en entornos industriales donde la precisión en el registro del desplazamiento angular es fundamental, resultando imprescindible en la mecanización automática de equipos e ingeniera robótica. Nota: Las salidas bifásicas AB no deben ser conectadas de forma inmediata al suministro de voltaje VCC, pues esto podría ocasionar deterioro del componente transistorizado de salida.
