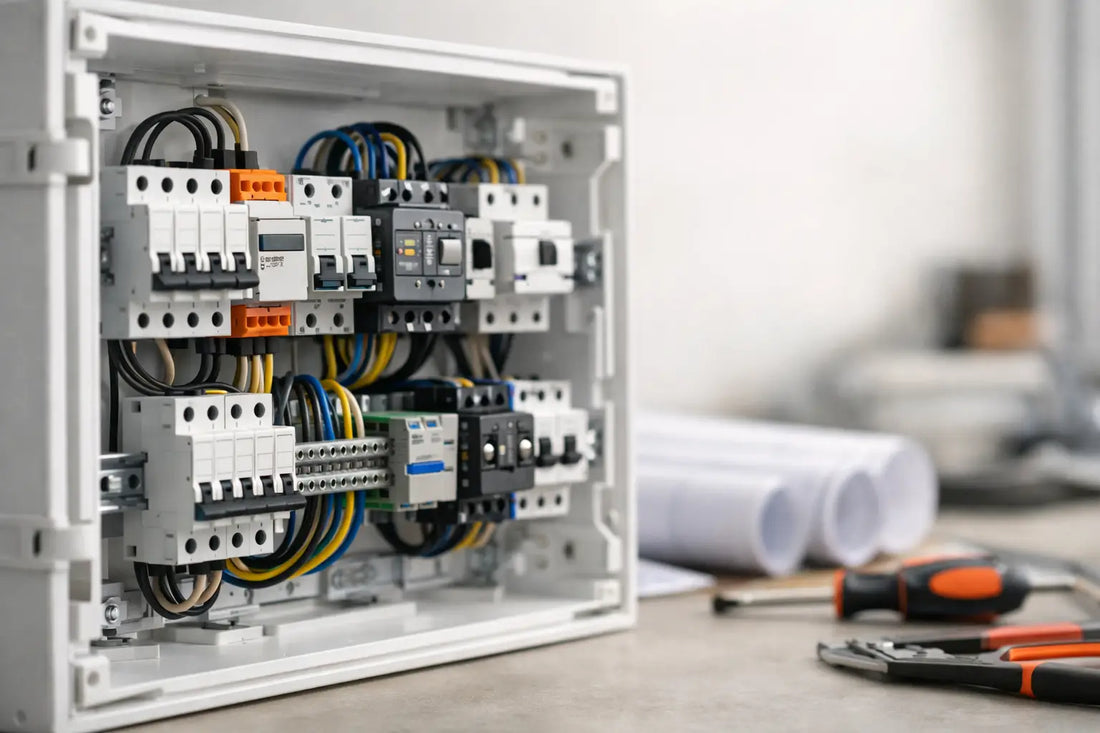

Tablero eléctrico con riel DIN para cada proyecto

Un tablero eléctrico con riel din bien resuelto evita una escena frecuente en terreno: fuentes montadas sin ventilación, cables sin identificación, protecciones sin selectividad y módulos agregados a última hora sin espacio disponible. El riel DIN no es solo un soporte mecánico. Es la base para ordenar protecciones, relés, fuentes, PLC, borneras y equipos de control en una instalación que debe poder mantenerse, ampliarse y diagnosticarse sin desmontar todo el gabinete.

Para un integrador, electricista o equipo de mantenimiento, la selección parte antes de elegir la caja. Hay que definir qué alimenta el tablero, qué cargas controla, en qué ambiente operará y cuánto crecimiento debe admitir. Un tablero compacto para una bomba, una cámara IP con fuente PoE o un controlador de acceso no se dimensiona igual que uno para automatización de maquinaria, telemetría industrial o distribución de servicios auxiliares en un rack.

Qué define a un tablero eléctrico con riel DIN

El riel DIN más utilizado corresponde al perfil omega de 35 mm, habitual en interruptores termomagnéticos, diferenciales, contactores modulares, relés, temporizadores, fuentes conmutadas y terminal blocks. Su ventaja es la compatibilidad: cada dispositivo puede fijarse, retirarse o reemplazarse sin perforar la envolvente ni fabricar soportes a medida.

Sin embargo, que dos equipos encajen en un riel no significa que sean compatibles como sistema. Una fuente de 24 VDC debe tener capacidad suficiente para la carga continua, la corriente de partida y un margen de reserva. Un relé debe seleccionarse por tensión de bobina, tipo de contacto y corriente de conmutación. Una bornera debe admitir la sección real del conductor y el tipo de terminación, ya sea cable sólido, multifilar con puntera o conductor flexible.

También importa separar potencia, mando y comunicaciones. En un tablero de automatización, no conviene rutear el cable de alimentación de un motor junto a una señal analógica de sensor o un bus RS-485. El orden físico reduce interferencias, facilita la trazabilidad y acelera una intervención cuando un equipo queda fuera de servicio.

Cómo dimensionar el tablero eléctrico con riel DIN

Dimensionar significa calcular espacio, capacidad eléctrica, disipación térmica y condiciones ambientales. Partir por la cantidad de módulos es útil, pero insuficiente. Un interruptor modular suele expresarse en polos o módulos DIN, mientras que una fuente de 24 V, un PLC compacto o un switch industrial se definen por ancho, profundidad y necesidad de ventilación.

Envolvente, espacio útil y reserva

Mida el ancho total de los equipos sobre el riel y agregue espacio para topes, canaletas, curvas de cable y operación de las palancas de protección. Como criterio práctico, deje una reserva de al menos 20% a 30% para futuras expansiones. En un tablero de control pequeño, esa reserva puede evitar reemplazar una envolvente completa al sumar una electroválvula, un relé de alarma o un módulo de comunicación.

La profundidad del gabinete merece la misma atención. Los cables con conectores RJ45, prensaestopas, fuentes DIN profundas o borneras de paso requieren una distancia real entre la puerta y los equipos. Si la puerta presiona conductores o conectores al cerrar, la instalación queda expuesta a falsos contactos y daño mecánico.

La materialidad depende del entorno. Una envolvente metálica ofrece buena protección mecánica y puede integrarse a tierra de protección, pero requiere controlar corrosión y continuidad eléctrica. Un gabinete plástico puede ser conveniente en interiores secos o aplicaciones de baja potencia. Para polvo, humedad, lavado, exterior o ambientes industriales, el grado IP debe responder al riesgo real, no a una especificación genérica.

Carga térmica y ventilación

Toda fuente, variador, transformador, switch industrial y controlador electrónico genera calor. Cuando se concentran en un gabinete pequeño, la temperatura interna puede reducir la vida útil de capacitores, fuentes y módulos de comunicación. Verifique la potencia disipada de los equipos y las condiciones de temperatura ambiente indicadas por cada fabricante.

No todas las envolventes necesitan ventilador. En instalaciones limpias y con baja carga térmica, una envolvente de mayor volumen puede resolver el problema sin agregar entradas de polvo. Si se requiere ventilación forzada, incorpore filtros, mantención periódica y una trayectoria de aire definida. Abrir perforaciones sin criterio suele degradar el grado de protección del gabinete.

Componentes que deben trabajar como conjunto

Un tablero ordenado no se construye sumando productos aislados. La arquitectura típica incluye una protección general, protecciones por circuito, distribución interna, alimentación para control y puntos de conexión claramente identificados. La configuración exacta depende de si se trata de fuerza, automatización, seguridad electrónica, IoT o infraestructura de comunicaciones.

En un tablero con alimentación AC y control a 24 VDC, la fuente debe instalarse después de la protección correspondiente y con una distribución DC protegida para las cargas sensibles. No es buena práctica conectar sensores, relés, controladores y equipos de red a un único par de cables sin fusibles, borneras ni identificación. Una falla en un actuador no debería apagar un controlador, una Raspberry Pi industrial o un gateway LoRaWAN que registra eventos críticos.

Las borneras simplifican las entradas y salidas hacia terreno. Permiten separar neutro, tierra, positivo, negativo, señales digitales y señales analógicas de forma repetible. Las borneras de tierra deben montarse con continuidad efectiva hacia el riel o la barra PE según la arquitectura del tablero. En cables multifilares, el uso de punteras reduce filamentos sueltos y mejora la consistencia del apriete.

Los topes de riel son pequeños, pero esenciales. Evitan que una fila de módulos se desplace con vibración o durante una mantención. Los separadores, tapas terminales, puentes de distribución y marcadores también cumplen una función operativa: un técnico debe poder seguir un circuito sin adivinar qué cable llega a cada punto.

Cableado, canaletas y mantenibilidad

El interior del tablero debe permitir intervenir sin convertir cada cambio en una reconstrucción. Las canaletas ranuradas ayudan a conducir el cableado, pero no deben llenarse hasta el límite. Un canal saturado obliga a doblar conductores, dificulta la disipación y hace casi imposible agregar un circuito adicional.

Use una codificación coherente para cables, borneras y dispositivos. Por ejemplo, puede distinguir alimentación AC, 24 VDC, entradas digitales, salidas, comunicaciones Ethernet y puesta a tierra mediante etiquetas y planos. El color del conductor ayuda, pero no reemplaza una identificación legible en ambos extremos.

La separación física también es una medida de control de ruido. Mantenga potencia y señales de baja tensión en rutas distintas cuando sea posible. Para Ethernet industrial, RS-485, sensores o cableado de cámaras, respete el radio de curvatura y evite que los conectores soporten peso o tensión mecánica. Si el tablero integra PoE, considere el presupuesto de potencia del switch o inyector, además del consumo de los dispositivos conectados.

Errores de selección que cuestan tiempo en terreno

El error más común es comprar un gabinete por apariencia y no por dimensiones internas. Un tablero puede parecer amplio en una fotografía, pero quedar corto al sumar canaletas, prensaestopas, borneras y espacio de cableado. El segundo error es elegir una fuente solo por la suma nominal de consumos, sin considerar picos de corriente, temperatura y reserva para crecimiento.

También aparecen problemas cuando se mezclan conductores de secciones incompatibles en la misma bornera, se omite la protección de circuitos de control o se instala un equipo con corriente de fuga sin revisar la coordinación con el interruptor diferencial. La protección eléctrica debe definirse según el circuito, el conductor, la carga y la normativa aplicable, no como un accesorio posterior.

Finalmente, no subestime la puerta y el ingreso de cables. Defina desde el inicio si los prensaestopas entrarán por arriba, abajo o lateral, si habrá conectores externos, y si el tablero debe abrirse sin desconectar equipos. Estas decisiones determinan el montaje real mucho más que el número de módulos disponibles.

Verificación antes de energizar

Antes de cerrar el gabinete, revise el torque de bornes según especificación del fabricante, la continuidad de tierra, la polaridad de circuitos DC, la identificación y la ausencia de filamentos expuestos. Compruebe que no existan conductores pellizcados, que los módulos estén asegurados con topes y que las canaletas mantengan sus tapas sin forzar cables.

En Chile, una instalación conectada a red debe ejecutarse y verificarse conforme a la normativa eléctrica vigente y los requerimientos aplicables de la autoridad competente. Para trabajos con tensión de red, protecciones generales, diferenciales o tableros de distribución, corresponde contar con personal calificado. Un diagrama unifilar, un plano de control y una lista de bornes son documentos de operación, no burocracia: hacen que una futura mantención sea más rápida y segura.

Un buen tablero no se reconoce solo por sus componentes. Se reconoce cuando una persona que no participó en el montaje puede abrirlo, entender el circuito, medir un punto y reemplazar un módulo sin poner en riesgo el resto de la operación.
