Soportes y estructuras para paneles solares: cómo no perder el panel con el viento

El panel solar es la parte cara del sistema, y la estructura es la que decide si sigue arriba en cinco años o termina en el patio después del primer temporal. En Chile no es teoría: viento sur en la zona central, ráfagas de valle y eventos de 80-100 km/h en el litoral son parte del año normal. La mayoría de las fallas no vienen del panel ni del regulador: vienen del soporte —tornillos cortos, perfiles que se doblan, distancia al borde mal calculada.

Acá van los criterios prácticos: qué cambia entre techo, suelo y muro, cómo se reparte la carga del viento, qué material conviene y en qué se fija. Sin fórmulas —si la instalación es grande o el techo tiene años, el cálculo lo firma un ingeniero— pero sí con lo que separa un montaje que aguanta de uno que no.

Techo, suelo o muro: tres problemas distintos

• Techo inclinado de zinc o pizarreño: el panel va paralelo a la cubierta. Se fija con autoperforante a los costaneros, nunca solo a la plancha. Antes de perforar hay que ubicar los costaneros: si el tornillo queda en el aire, el viento lo suelta.
• Losa de hormigón: bases lastradas o anclaje con tarugo químico. El lastre ayuda, pero ojo con la sobrecarga que resiste la losa: un sistema de 6 paneles con bloques pesa mucho más de lo que se estima.
• Suelo: dados de hormigón o perfil enterrado. La altura sobre el pasto importa: a 20 cm del suelo la vegetación tapa el panel, sube la humedad y la lluvia salpica el marco.
• Muro o fachada: lo más rápido y lo menos eficiente: pierdes el ángulo de inclinación. Sirve para paneles chicos o cargas de verano.

En estructura metálica, el camino limpio es armar el marco con perfiles T-slot y escuadras en vez de soldar arriba. Se corta y arma en el suelo, se sube armado y no hay chispa sobre la cubierta. Si vas por ahí, revisa los perfiles de aluminio T-slot y accesorios y las medidas de la serie 40 mm, que aguanta luces más largas sin flexionar.

El viento manda: separación al borde y anclajes

La carga no se reparte parejo: esquinas y bordes son las zonas de mayor succión, porque el viento se acelera al pasar por el alero. De ahí la recomendación de dejar al menos 30 a 50 cm desde el borde al primer anclaje, y evitar la primera fila de planchas si se puede.

• Cantidad: mínimo cuatro por panel, uno por esquina; en paneles grandes, un punto extra al centro del lado largo.
• Luces: mientras más corta la distancia entre apoyos, menos flexiona el perfil. Apoyos cada 80-100 cm se comportan mucho mejor que cada 2 m.
• Tornillo: autoperforante con goma de sellado para plancha, punta broca para acero. Debe atravesar la plancha y entrar 25-30 mm en el costanero o perfil.

La norma chilena de cargas de viento (NCh432) define la presión según zona, altura y exposición; el criterio es simple: más altura y más exposición, más anclajes y perfiles más gruesos.

Inclinación y distancia entre filas

La inclinación óptima anual ronda los 30-33° en la zona central, algo menos en el norte y más en el sur. En techo casi siempre se privilegia resistencia y estética (panel paralelo a la cubierta); en suelo conviene aprovechar la libertad.

• Distancia entre filas: ninguna fila debe hacer sombra sobre la siguiente entre 10:00 y 16:00 del solsticio de invierno. En la práctica, la separación queda entre 1,5 y 2,5 veces la altura del panel.
• Fija: estructura más simple, rígida y barata. Es lo que conviene en off-grid y bombeo solar.
• Móvil: gana algo en invierno, pero suma partes móviles que el viento castiga.
• Orientación: norte geográfico. Una desviación de 10-15° hacia poniente no arruina nada y ayuda a la carga de la tarde.

Aluminio T-slot, fierro galvanizado o madera

• Aluminio T-slot: no se oxida, se arma con herramientas simples y se desarma. Cuesta más por metro y es más blando que el acero: respeta las luces y no aprietes de más las tuercas en T.
• Fierro galvanizado en caliente: lo más robusto y lo más usado en suelo. Si sueldas, repinta con galvanizado en frío en la zona afectada por el calor, o la corrosión empieza ahí.
• Madera tratada: sirve para instalaciones chicas y provisorias. Muchas veces es la estructura existente del techo la que se usa como apoyo, y ahí el cuidado es ubicar los costaneros.

Para el armado, las tuercas en T y sujeciones para perfil T-slot hacen la diferencia: la tuerca martillo entra por el canal y permite ajustar en cualquier punto sin perforar. Es lo que te salva cuando el panel no cae exacto donde calculaste.

Errores comunes

• Atornillar solo a la plancha: el tornillo atraviesa el metal pero no llega al costanero. Aguanta hasta el primer viento fuerte.
• Ignorar el borde: la primera fila pegada al alero es la que primero vuela.
• Mezclar metales sin aislar: aluminio contra galvanizado genera par galvánico. Usa separadores o golillas de neopreno.
• Sin ventilación: panel pegado a la cubierta se calienta y baja la producción. Deja 5-10 cm de cámara de aire cuando puedas.
• Cable suelto: golpea el techo con el viento y se pela. Fíjalo cada 40-50 cm con canaleta o abrazadera.

Preguntas frecuentes

¿Puedo instalar sobre plancha de zinc sin reforzar?
Depende del espesor de la plancha, la separación de costaneros y la exposición. En cubiertas antiguas o con costaneros livianos, lo normal es agregar perfiles de reparto para no cargar cada fijación sobre la plancha sola.

¿Sirve T-slot para un panel de 585 W?
Sí, con serie 40 mm o superior y apoyos cada 80-100 cm. La placa de 585 W es grande y las luces largas se notan en la flexión. Las escuadras de 90° para 60x60 dan uniones rígidas en las esquinas.

¿Autoperforante o perno pasante?
Autoperforante para costanero de madera o perfil delgado; perno pasante con golilla y tuerca cuando accedes por ambos lados, que es la unión más confiable.

La estructura es parte del sistema

Un panel bien montado dura 25 años; uno mal montado se vuelve un problema de seguro y de seguridad en el primer invierno. Define la superficie, cuenta los anclajes reales y elige el material según eso.

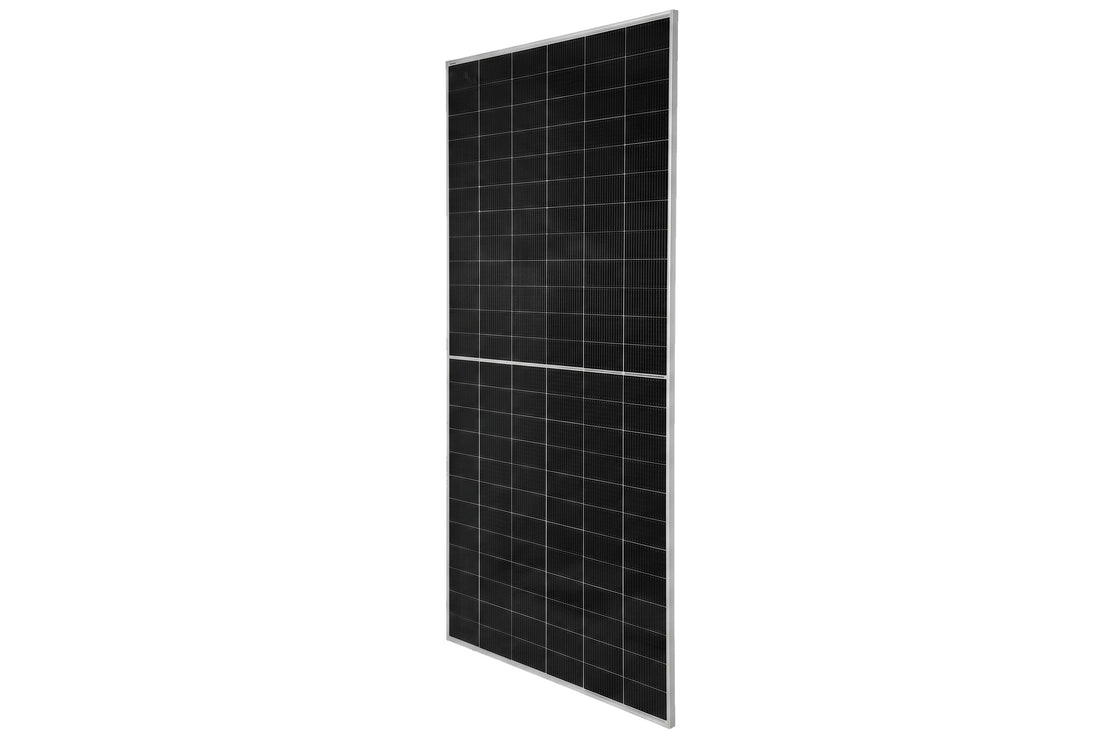

Para armar el marco: perfiles T-slot y accesorios, serie 40 mm para paneles grandes y tornillos autoperforantes para la cubierta. Para el panel, la MONO-585 bifacial es la que más se está instalando en autoconsumo. Y si estás dimensionando el resto, parte por cómo elegir un controlador MPPT.
