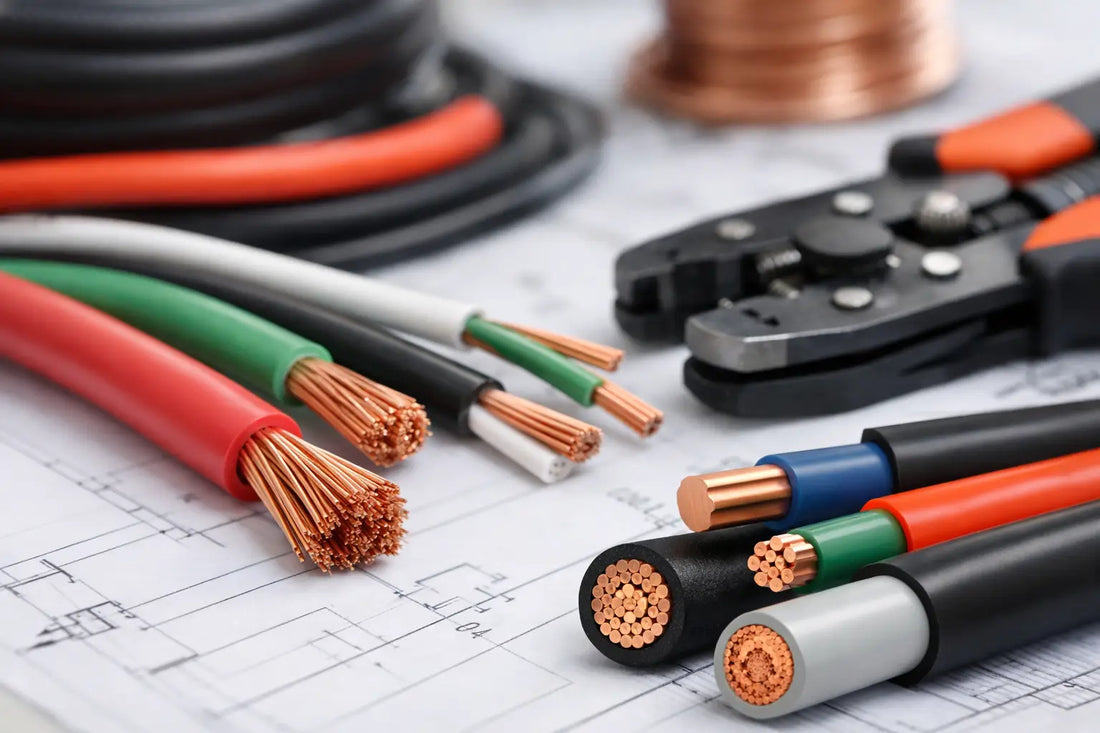

Qué calibre de cable eléctrico necesitas
Share
Un tablero puede tener breakers correctamente dimensionados y, aun así, presentar problemas si el conductor no corresponde a la carga o al recorrido. Cuando surge la pregunta sobre qué calibre de cable eléctrico usar, no basta con asociar un número AWG a una potencia: hay que revisar corriente, distancia, método de instalación, temperatura y tipo de aislamiento. Un cable demasiado delgado eleva su temperatura y pierde voltaje; uno sobredimensionado aumenta el costo, dificulta el tendido y puede no caber en terminal blocks, ductos o borneras existentes.
Qué calibre de cable eléctrico corresponde a cada circuito
El calibre define el área útil del conductor. En la nomenclatura AWG, un número menor representa un conductor más grueso. Por ejemplo, AWG 10 tiene mayor sección que AWG 12, y este a su vez es más grueso que AWG 14. En Chile también es habitual encontrar la sección expresada en mm², especialmente en cableado de potencia, tableros y automatización.
Como referencia de equivalencia para conductores de cobre, AWG 14 corresponde aproximadamente a 2,08 mm²; AWG 12 a 3,31 mm²; AWG 10 a 5,26 mm²; AWG 8 a 8,37 mm² y AWG 6 a 13,3 mm². La equivalencia física es útil para identificar el producto, pero no reemplaza la tabla de capacidad de corriente aplicable al tipo de cable y a su condición de montaje.
En instalaciones de baja tensión, un circuito de iluminación, tomacorrientes, climatización, bombas, motores o alimentación de rack no se selecciona únicamente por la potencia nominal del equipo. También hay que considerar su consumo continuo, corrientes de partida, factor de potencia cuando aplica y la protección termomagnética instalada. El breaker debe proteger al cable, no al revés.
La corriente es el punto de partida
Para una carga monofásica, la corriente estimada se obtiene dividiendo la potencia entre el voltaje, con ajustes cuando corresponde por eficiencia y factor de potencia. Una carga resistiva de 2.000 W alimentada a 220 V demanda cerca de 9,1 A. Pero una fuente conmutada, un motor, un compresor o una carga inductiva no siempre se comporta como una resistencia simple: puede presentar picos de arranque o requerir criterios específicos de protección.
En corriente continua, el mismo principio se vuelve más sensible cuando el voltaje es bajo. Un equipo de 12 V que consume 120 W requiere alrededor de 10 A. Si está a decenas de metros de su fuente, la caída de tensión puede afectar cámaras CCTV, tiras LED, cerraduras eléctricas, relés, controladores y placas de automatización, incluso si el cable no llega a calentarse de forma visible.
La distancia puede obligar a subir de calibre
La capacidad térmica del conductor define cuánto calor puede soportar, pero la caída de tensión define si el equipo recibirá un voltaje operativo correcto. Esta diferencia es clave en instalaciones reales: un calibre puede ser seguro frente a sobrecorriente y, al mismo tiempo, ser insuficiente para un tendido largo.
La resistencia aumenta con la longitud. Además, el circuito completo incluye ida y retorno, por lo que un tramo de 30 metros normalmente implica 60 metros eléctricos para calcular la caída en una alimentación de dos conductores. A menor sección y mayor corriente, mayor será la pérdida.
Como criterio de diseño práctico, se suele buscar una caída de tensión contenida, particularmente en circuitos de alimentación de equipos electrónicos. Para una fuente de 12 V, perder 1 V tiene mucho más impacto porcentual que perder 1 V en una línea de 220 V. Por eso, para cámaras analógicas, iluminación LED de baja tensión, control de acceso o motores DC, conviene calcular el tendido antes de comprar el rollo de cable.
En un gabinete de automatización, por ejemplo, un relé puede conmutar correctamente con cable corto, pero una electroválvula al final de una línea extensa puede no operar de manera confiable si el voltaje cae durante la activación. Subir uno o dos calibres puede resolver la falla sin cambiar la fuente, siempre que las borneras, punteras y prensaestopas sean compatibles con la nueva sección.
Factores que cambian la capacidad real del cable
Las tablas genéricas de internet son una orientación inicial, no una autorización de diseño. La corriente admisible depende del conductor, pero también de cómo disipa calor. Un cable de cobre con aislamiento adecuado, instalado al aire, no trabaja igual que varios conductores agrupados dentro de una canaleta cerrada o un conduit expuesto al sol.
Revise al menos estos factores antes de definir el calibre:
- Material del conductor: el cobre y el aluminio tienen distinta conductividad. No se deben aplicar las mismas referencias AWG sin verificar la tabla específica.
- Aislamiento y temperatura: las marcas del cable indican su tensión nominal, temperatura máxima y uso permitido. El aislamiento determina la condición de operación admisible.
- Agrupamiento: varios circuitos cargados juntos se calientan entre sí. Puede ser necesario aplicar corrección o aumentar sección.
- Ambiente: temperatura elevada, polvo, humedad, radiación solar y exposición química afectan la elección de aislamiento, canalización y protección.
- Método de instalación: bandeja, canaleta, muro, tubo conduit, rack, gabinete o enterrado directo tienen exigencias diferentes.
AWG, mm² y el error de confiar solo en el color
El color ayuda a identificar conductores, pero no certifica su función ni su calibre. Antes de intervenir una instalación, verifique con instrumentación, rotulado y documentación. En circuitos existentes pueden existir modificaciones, extensiones improvisadas o conductores con colores fuera de la convención esperada.
Tampoco conviene asumir que todos los cables con la misma apariencia tienen la misma calidad. Para alimentación eléctrica se requiere un producto identificado para esa aplicación, con tensión nominal, material, sección y aislamiento especificados. Un cable de red Cat6, aunque tenga ocho conductores de cobre o cobre revestido, no sustituye un conductor de potencia. Del mismo modo, un cable para altavoz o una extensión liviana no es automáticamente apto para alimentar una carga continua o instalarse dentro de un ducto.
En proyectos de redes, PoE merece un análisis propio. Un access point, una cámara IP o un equipo WiFi 6 puede alimentarse por cable UTP bajo un estándar PoE definido, con switch o inyector compatible. No se debe usar cableado Ethernet como reemplazo informal de una línea DC de potencia, ni mezclar criterios de categoría, calibre del conductor y presupuesto PoE del switch.
Cómo seleccionar el calibre antes de comprar
La forma más eficiente es partir por la carga y terminar en la terminación. Identifique el voltaje, potencia o corriente nominal, consumo continuo, distancia de ida, tipo de circuito y protección disponible. Luego revise la caída de tensión y seleccione un cable apto para el ambiente y la canalización.
Después confirme los detalles que suelen detener una instalación: diámetro exterior compatible con tubo o prensaestopa, radio de curvatura, cantidad de conductores, necesidad de malla, resistencia UV, flexibilidad y compatibilidad con las borneras del tablero. En un rack o gabinete compacto, un cable sobredimensionado puede requerir una bornera de mayor rango, terminales tipo horquilla o punteras aisladas de otra medida.
Para cargas críticas, motores, tableros, alimentación de UPS, bancos de baterías, equipos industriales o recorridos largos, conviene documentar el cálculo. Esto facilita mantenimiento, futuras ampliaciones y trazabilidad de la protección instalada. Además, las exigencias normativas y certificaciones aplicables deben validarse para cada proyecto con un profesional competente, especialmente cuando se intervienen instalaciones conectadas a red eléctrica.
ZeroCool Parts and Electronics permite reunir en una misma compra conductores, terminal blocks, relés, canaletas, herramientas de crimpeado y accesorios de montaje, pero el componente correcto siempre parte por una especificación clara. Elegir el calibre adecuado no es comprar el cable más grueso disponible: es asegurar que la carga llegue con energía suficiente, que el conductor opere dentro de su límite y que la instalación siga siendo mantenible cuando toque diagnosticarla meses después.
