Perfiles estructurales aluminio T-slot: cómo elegirlos

Perfiles estructurales aluminio

Perfiles estructurales aluminio. Un bastidor que se descuadra, una mesa de trabajo que vibra o una guía lineal que pierde paralelismo casi nunca fallan por el perfil en sí. El problema suele estar en una selección incompleta de los perfiles de aluminio t slot: sección insuficiente, uniones mal resueltas, accesorios incompatibles o falta de rigidez en el punto donde actúa la carga.

Este sistema permite construir estructuras modulares sin soldadura, con posibilidad de ajustar, ampliar o desmontar el conjunto. Por eso se usa en resguardos de maquinaria, estaciones de ensamblaje, impresoras 3D, routers CNC, gabinetes técnicos, transportadores, soportes para pantallas HMI y prototipos de automatización. Pero la facilidad de montaje no elimina la necesidad de diseñar con criterios mecánicos.

Qué define a los perfiles de aluminio T-slot

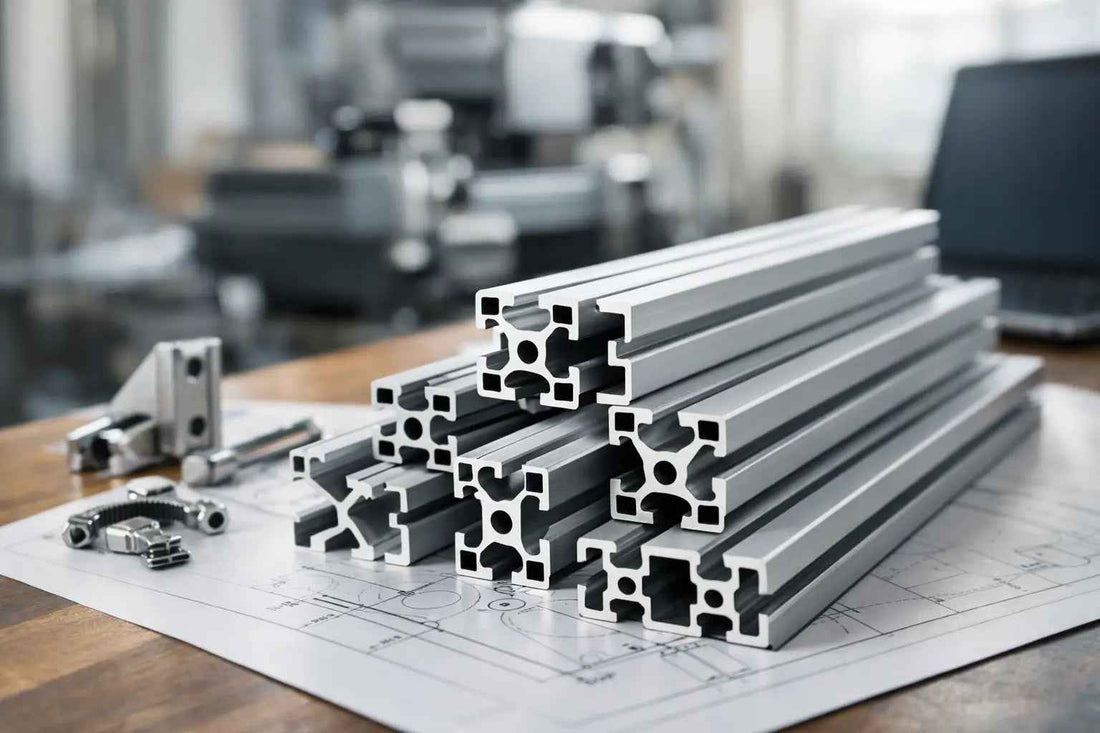

Un perfil T-slot es una extrusión de aluminio con ranuras longitudinales en forma de T. Estas ranuras reciben tuercas deslizantes, tuercas martillo o tuercas de inserción, que permiten fijar escuadras, placas, sensores, bandejas, paneles y otros componentes sin perforar el cuerpo principal del perfil.

La principal ventaja es que el punto de fijación puede moverse durante el armado. En una estación de visión artificial, por ejemplo, eso permite regular la posición de una cámara, una luminaria o un sensor fotoeléctrico sin reconstruir la estructura. En un proyecto con Arduino, Raspberry Pi, motores paso a paso y finales de carrera, facilita corregir la geometría a medida que el prototipo evoluciona.

No todos los perfiles con ranura son equivalentes. La compatibilidad depende del estándar de ranura, su ancho, la geometría interna del canal y el tipo de tuerca. Una tuerca para ranura 6 no necesariamente ajusta en ranura 8 o 10, aunque la apariencia exterior del perfil sea similar. Antes de elegir accesorios, confirme siempre la serie mecánica completa.

Cómo elegir perfiles de aluminio T-slot por aplicación

La medida exterior del perfil es el primer dato de selección, pero no debe analizarse sola. Un perfil 20 x 20 mm sirve para marcos livianos, soportes de sensores, pequeñas cubiertas, organizadores de cable y estructuras educativas. Cuando aumenta la luz entre apoyos, el peso suspendido o la precisión requerida, conviene pasar a secciones mayores, como 20 x 40 mm, 30 x 30 mm, 40 x 40 mm o perfiles de mayor inercia.

La altura de la sección importa especialmente cuando el perfil trabaja como viga. Un travesaño horizontal largo soportando una fuente de poder, una pantalla industrial y una bandeja portacables puede flexionar aunque el peso total parezca bajo. Orientar el lado largo del perfil en la dirección de la carga mejora su resistencia a la flexión sin cambiar necesariamente de serie.

Para bastidores de impresoras 3D, grabadoras láser de escritorio o pequeñas CNC, el criterio no es solo soportar peso. La vibración y la aceleración de los ejes transmiten esfuerzos alternados a las uniones. En esos casos, una estructura con perfiles demasiado livianos puede generar pérdida de pasos, marcas en el mecanizado o problemas de repetibilidad. Es preferible dimensionar la base y los pórticos con margen, sobre todo si se instalan husillos, rieles lineales y motores de alto torque.

En resguardos de seguridad, divisiones de área o estructuras para paneles de policarbonato, la carga puede ser moderada, pero la cantidad de uniones y el tipo de panel cambian el diseño. Los perfiles deben permitir alojar el material de cerramiento y conservar espacio para bisagras, manillas, interruptores de puerta, canaletas y cableado de control. Una puerta mal apoyada puede ceder con el uso, aunque el marco fijo esté correctamente dimensionado.

Carga estática, carga dinámica y luz libre

La carga estática es el peso que permanece sobre la estructura: una caja, un gabinete, una fuente de 24 VDC o un panel de control. La carga dinámica aparece cuando hay movimiento, impactos, vibración o cambios rápidos de dirección. Un eje cartesiano, una cinta transportadora o un carro con ruedas imponen condiciones mucho más exigentes que una repisa fija.

También debe considerar la luz libre, es decir, la distancia sin apoyo entre dos puntos de fijación. A mayor luz, mayor deflexión. Un perfil de 40 x 40 mm puede ser adecuado para una mesa corta, pero no necesariamente para un puente largo de CNC. Agregar un apoyo central, usar una sección de mayor inercia o unir dos perfiles puede ser más eficiente que aumentar indiscriminadamente el espesor de todos los componentes.

Cuando la precisión es crítica, mida la deflexión admisible en función del proceso. Para un soporte de monitor, una pequeña flecha puede ser aceptable. Para una guía lineal, una cámara de inspección o un cabezal de dosificación, la desviación afecta directamente la calidad del resultado.

La unión determina la rigidez del bastidor

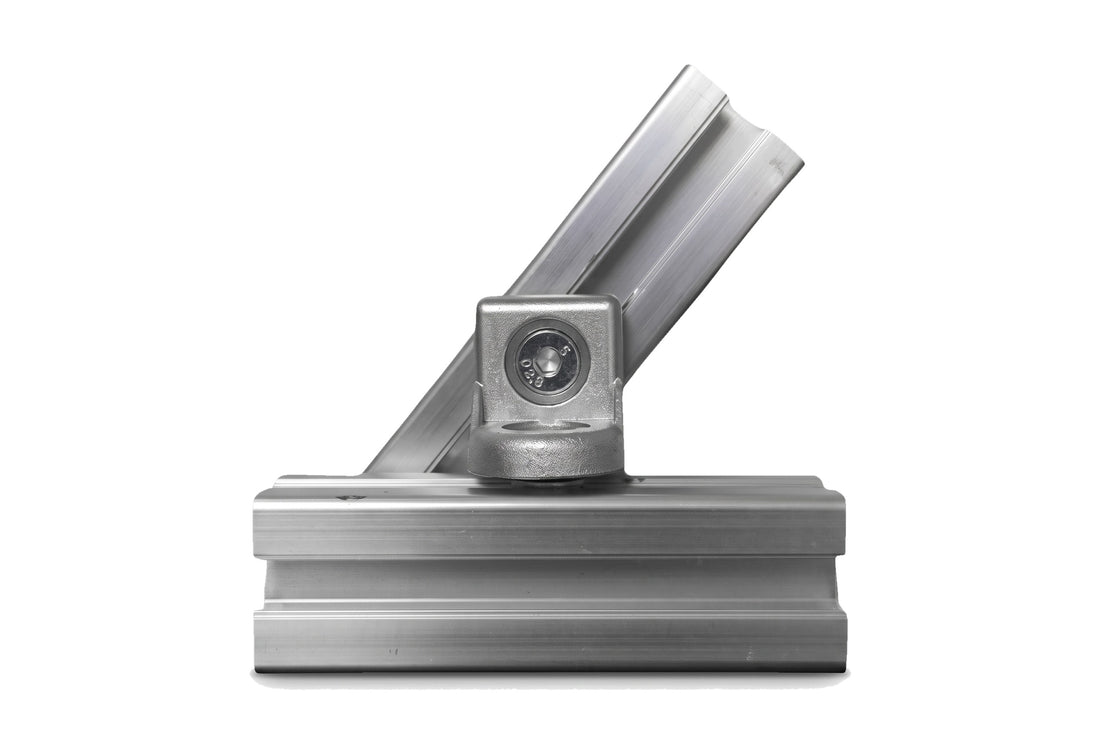

Un perfil de buena sección pierde gran parte de su capacidad si las uniones son débiles. Las escuadras externas son rápidas de instalar y permiten inspección visual, por lo que funcionan bien en estaciones de trabajo, marcos y equipos que podrían requerir modificaciones. Sin embargo, deben ser suficientes en tamaño y cantidad para resistir el momento de la unión.

Los conectores internos entregan un acabado más limpio y pueden ser apropiados cuando el acceso exterior está limitado. Su montaje exige mecanizado o perforaciones específicas, y el ajuste debe realizarse con precisión. En equipos sometidos a vibración, conviene revisar el torque de apriete después de las primeras horas de operación.

Las placas de unión son especialmente útiles en esquinas de alta carga, bases de máquinas y pórticos. Una placa de aluminio o acero correctamente dimensionada distribuye el esfuerzo entre más de una ranura y reduce la tendencia al descuadre. En una estructura móvil, esto suele aportar más rigidez que agregar accesorios decorativos o aumentar el número de pernos sin criterio.

El armado debe realizarse sobre una superficie plana. Primero presente los perfiles y apriete de forma parcial; luego verifique escuadra, diagonales y nivel antes del torque final. Si el bastidor tiene cuatro esquinas, compare las diagonales: cuando sus medidas coinciden, la geometría está mucho más cerca de un rectángulo real.

Accesorios que deben definirse desde el inicio

Un proyecto con perfiles T-slot no se completa solo con barras cortadas. La compra debe considerar el sistema de fijación y los elementos que se instalarán sobre la estructura. Dejar estos detalles para el final suele provocar pedidos adicionales por una tuerca incompatible o por falta de una escuadra específica.

Considere desde el diseño las tuercas para la serie de ranura correspondiente, pernos con la métrica correcta, escuadras, placas, tapas terminales, patas niveladoras, ruedas, bisagras, manillas y soportes para panel. Si habrá movimiento lineal, incorpore también la posición de rieles, carros, soportes de husillo, acoples, rodamientos y topes mecánicos.

La orientación de las ranuras también cumple una función práctica. Una ranura expuesta puede recibir una tuerca adicional más adelante para montar un relé, un terminal block, un sensor inductivo, una canaleta o una bandeja. Pero en entornos con polvo de madera, viruta o partículas, las ranuras abiertas pueden acumular residuos. En ese escenario, use cubiertas de ranura cuando corresponda y diseñe el equipo para facilitar limpieza y mantenimiento.

Errores frecuentes en estructuras modulares

El primer error es escoger el perfil solo por su apariencia o por la medida usada en un proyecto anterior. Una estructura para una impresora ligera no tiene las mismas necesidades que un bastidor para un gabinete con baterías, UPS y equipos de red.

El segundo es ignorar el centro de gravedad. Si un monitor, un brazo articulado, un panel eléctrico o un carrete queda en voladizo, la carga genera un momento sobre el perfil y la unión. En esos casos, refuerce con diagonales, placas o una base más profunda.

El tercero es usar accesorios de una serie distinta. La medida nominal del perfil no basta: revise el ancho de ranura, la métrica de perno recomendada y el tipo de tuerca. Forzar una pieza incompatible daña el canal y produce fijaciones poco confiables.

El cuarto es tratar la estructura como un elemento aislado. Los cables de potencia, cables de señal, mangueras neumáticas, fuentes conmutadas y controladores deben tener recorrido, sujeción y radio de curvatura definidos. En automatización, una estructura ordenada simplifica la puesta en marcha y reduce tiempos de diagnóstico.

Del plano al montaje

Antes de comprar, prepare un corte de lista simple: largo de cada perfil, cantidad de uniones, posición de paneles, cargas principales y accesorios requeridos. No es necesario comenzar con un plano complejo, pero sí con dimensiones verificables y una idea clara del orden de armado.

Para talleres, integradores y makers que necesitan combinar mecánica, control y conectividad, centralizar perfiles, transmisión lineal, motores, sensores, fuente de alimentación y hardware de montaje reduce incompatibilidades. ZeroCool Parts and Electronics orienta su catálogo técnico a ese flujo de trabajo, donde una estructura mecánica suele terminar integrando cableado, electrónica y control industrial.

La mejor estructura no es la de mayor sección ni la de más accesorios: es la que mantiene geometría, soporta su carga real, permite mantenimiento y deja espacio para la siguiente modificación que el proyecto probablemente va a exigir.
