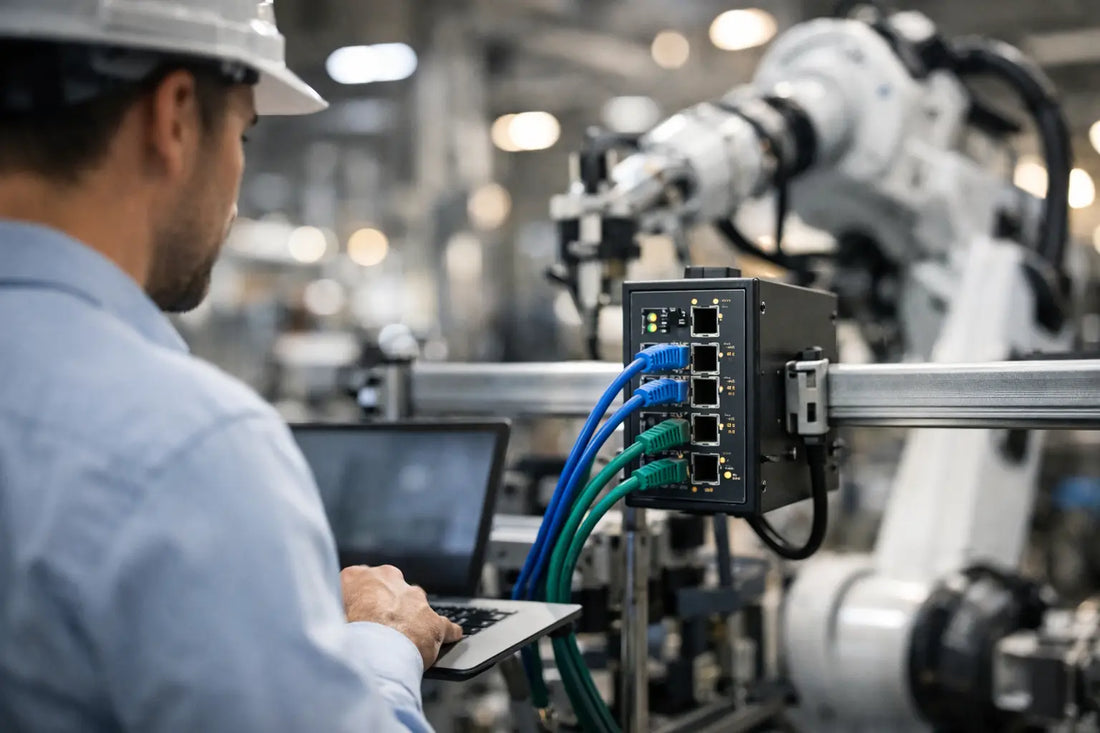

Guía de redes industriales Ethernet para planta
Share
Una detención de red en planta no siempre se ve como una falla de comunicaciones. Puede aparecer como un PLC que deja de reportar, una cámara IP sin imagen, un variador que entra en alarma o un HMI que muestra datos atrasados. Esta guía de redes industriales Ethernet parte desde ese punto: la red no es un accesorio del proceso, sino una capa operativa que debe dimensionarse para el tráfico, la energía, el ambiente y la continuidad requerida.
Ethernet industrial utiliza estándares conocidos de red, pero se instala bajo condiciones muy distintas a una oficina: tableros con relés y contactores, motores, bandejas eléctricas, polvo, vibración, cambios de temperatura y tramos exteriores. Por eso, elegir un switch solo por cantidad de puertos o por velocidad de enlace suele generar problemas que aparecen meses después de la puesta en marcha.
Qué define una red Ethernet industrial
Una red industrial combina la capa física Ethernet con protocolos y equipos preparados para automatización, supervisión, videovigilancia o telemetría. Cat6, fibra óptica, RJ45, SFP y VLAN son elementos comunes, pero el diseño debe considerar además montaje DIN, alimentación DC, rango térmico, protección eléctrica y recuperación ante fallas.
También hay que separar Ethernet industrial de los protocolos que viajan sobre ella. Modbus TCP, PROFINET, EtherNet/IP, EtherCAT y OPC UA tienen necesidades distintas de latencia, sincronización, multicast y disponibilidad. Un switch administrable puede ser suficiente para una red Modbus TCP de supervisión, mientras que una célula con PROFINET o EtherNet/IP puede requerir funciones específicas de priorización, diagnóstico y compatibilidad declarada por el fabricante.
No conviene asumir que todos los equipos con puerto RJ45 son intercambiables. La compatibilidad debe verificarse a nivel de protocolo, velocidad, modo dúplex, alimentación y conector. Un equipo de automatización antiguo puede negociar solo 100 Mbps, mientras una cámara de alta resolución con PoE puede demandar más ancho de banda y presupuesto de potencia que un switch compacto no puede entregar.
Diseño de una red industrial Ethernet por etapas
El primer plano debe representar el proceso, no solo la ubicación física de los equipos. Identifique qué dispositivos intercambian datos, qué tráfico es crítico y dónde una caída afecta seguridad, producción, trazabilidad o monitoreo remoto. Desde ahí se define una arquitectura que sea mantenible por el equipo de operación.
1. Separe tráfico crítico y tráfico auxiliar
Un PLC, un HMI y las E/S remotas no deberían competir sin control con cámaras IP, puntos de acceso WiFi o respaldos de servidores. La segmentación mediante VLAN permite ordenar dominios de tráfico, limitar broadcasts y aplicar reglas entre redes cuando existe un router o firewall industrial.
Una distribución práctica puede separar automatización, videovigilancia, acceso remoto, administración de switches y dispositivos IoT. No todas las instalaciones necesitan cinco VLAN, pero una red plana crece mal cuando se incorporan más estaciones, NVR, gateways LoRaWAN o equipos de mantenimiento.
Si hay tráfico multicast, habitual en ciertos entornos de automatización o video, confirme que los switches soporten IGMP snooping. Sin esta función, los paquetes multicast pueden replicarse en todos los puertos y ocupar capacidad innecesaria en segmentos que no necesitan recibirlos.
2. Elija la topología según la criticidad
La estrella sigue siendo la topología más simple para una celda o tablero: cada equipo llega a un switch central. Es fácil de diagnosticar y funciona bien cuando el cableado converge en un gabinete. Su punto débil es evidente: si ese switch o su alimentación fallan, el segmento completo queda fuera de servicio.
Una topología en anillo agrega continuidad por una segunda ruta. Puede usar RSTP en escenarios generales, aunque los tiempos de convergencia deben evaluarse antes de conectar tráfico de control sensible. En proyectos que lo exijan, protocolos como MRP o ERPS entregan recuperación más predecible, siempre que todos los equipos sean compatibles con el método elegido.
La redundancia no consiste solo en cerrar un anillo. Un switch con dos fuentes de alimentación, una UPS DC, uplinks por fibra separados físicamente y fuentes eléctricas independientes pueden aportar más disponibilidad que duplicar cables dentro de la misma bandeja. El nivel correcto depende del costo real de una interrupción y de la capacidad de mantenimiento local.
3. Dimensione enlaces, uplinks y puertos
Para sensores, PLC y HMI, 100 Mbps puede ser suficiente. Para agregación de cámaras, servidores de video, estaciones de ingeniería o varios switches de acceso, el cuello de botella suele estar en el uplink. Ahí conviene evaluar 1G, SFP o SFP+, incluso si los puertos de borde operan a 100 Mbps.
Calcule el tráfico con margen. Una cámara no consume lo mismo con movimiento, baja luz, H.265 o grabación continua. Un enlace de 1G puede atender varias cámaras, pero no debe asumirse que toda la capacidad estará disponible para automatización si también transporta visualización en tiempo real y copias de respaldo.
Los puertos combo, los módulos SFP monomodo o multimodo y los conectores LC deben definirse como un conjunto. La fibra monomodo resulta conveniente para distancias largas y futuras ampliaciones; multimodo puede resolver enlaces internos cortos si la infraestructura existente ya la utiliza. No mezcle módulos ópticos sin confirmar longitud de onda, tipo de fibra, velocidad y distancia soportada.
Cableado, interferencia y puesta a tierra
El cableado es donde una especificación correcta puede fallar por una instalación deficiente. Para tramos de cobre, Cat6 o Cat6A ofrece margen para Gigabit y aplicaciones de mayor exigencia, pero la categoría del cable debe acompañarse de keystone, patch panel, patch cord y conectores compatibles. Un canal completo se certifica como sistema, no por la etiqueta impresa en el rollo.
En salas limpias o recorridos alejados de potencia, UTP puede funcionar correctamente. Cerca de variadores, motores, soldadura, contactores o bandejas de fuerza, el cable blindado puede ser una mejor decisión. Sin embargo, el blindaje no corrige una mala puesta a tierra. Debe existir continuidad de pantalla y una estrategia de tierra definida por el diseño, evitando conexiones improvisadas que introduzcan diferencias de potencial.
Mantenga separación física respecto de cables de potencia y cruce a 90 grados cuando no sea posible evitar la intersección. En trayectos extensos, exteriores, entre edificios o áreas con alto ruido electromagnético, la fibra óptica elimina problemas de interferencia y rompe la continuidad eléctrica entre puntos. También reduce el riesgo de que una sobretensión viaje por el conductor de datos.
Switches industriales: qué revisar antes de comprar
Un switch industrial administrable no se justifica solo por tener carcasa metálica. Su valor está en las herramientas que entrega para operar y diagnosticar la red: VLAN, QoS, espejo de puertos, SNMP, alertas, limitación de tormentas broadcast, IGMP snooping y, según el modelo, anillos redundantes o compatibilidad con protocolos industriales.
Revise estas cuatro variables antes de definir el equipo:
- Alimentación: tensión de entrada, borneras terminal blocks, protección de polaridad, fuente redundante y consumo real del equipo.
- Ambiente: rango de temperatura, montaje en riel DIN, grado IP del gabinete y exposición a vibración, humedad o polvo.
- Puertos: cantidad de RJ45, uplinks SFP, velocidad 10/100/1000, conectores M12 si el entorno lo requiere y presupuesto PoE.
- Gestión: interfaz local, administración web, CLI, SNMP, registros de eventos y funciones de redundancia o segmentación necesarias.
PoE y energía en terreno
PoE simplifica el tendido al alimentar cámaras, access points, teléfonos IP, intercomunicadores o gateways por el mismo cable de datos. La selección no debe limitarse a verificar que el switch diga PoE. Compare el estándar requerido - 802.3af, 802.3at o 802.3bt - con la potencia por puerto y el presupuesto total disponible.
Ocho puertos PoE no garantizan que ocho equipos de alto consumo puedan operar simultáneamente. Sume la potencia máxima o esperada de cada dispositivo, agregue margen y considere pérdidas de cable, especialmente en tiradas cercanas al límite de 100 metros. Una cámara PTZ con calefactor o iluminador IR puede consumir mucho más que una cámara fija básica.
En tableros industriales es común trabajar con 24 VDC. Verifique que la fuente tenga capacidad suficiente para el switch, las cargas PoE y la reserva de batería si existe UPS. Protecciones contra sobretensión, fusibles o breakers DC correctamente dimensionados facilitan aislar una falla sin apagar toda la red.
Pruebas, etiquetado y mantenimiento
Una red queda realmente terminada cuando puede ser intervenida sin adivinar. Etiquete ambos extremos de cada enlace, identifique puertos del switch, documente VLAN, direccionamiento IP, credenciales bajo resguardo, módulos SFP instalados y trayectorias de cable. Un plano actualizado reduce tiempos de diagnóstico mucho más que una configuración compleja sin registro.
Antes de entregar el sistema, pruebe continuidad y certificación del cableado de cobre cuando corresponda, niveles ópticos en fibra, negociación de velocidad, carga PoE, acceso a interfaces de gestión y recuperación ante una desconexión simulada. Si hay un anillo, mida el comportamiento durante la conmutación, no solo su estado normal.
Mantenga respaldos de configuración de switches, firmware validado y repuestos críticos como fuentes, patch cords, transceptores SFP y un switch de reemplazo cuando la operación lo justifique. Para proyectos de automatización, CCTV y conectividad de campo, disponer de cableado, energía, fibra, herramientas y equipos compatibles en un mismo abastecimiento técnico reduce errores de integración. La mejor red industrial no es la que acumula más funciones, sino la que el equipo puede mantener, diagnosticar y ampliar con seguridad cuando la planta cambie.
