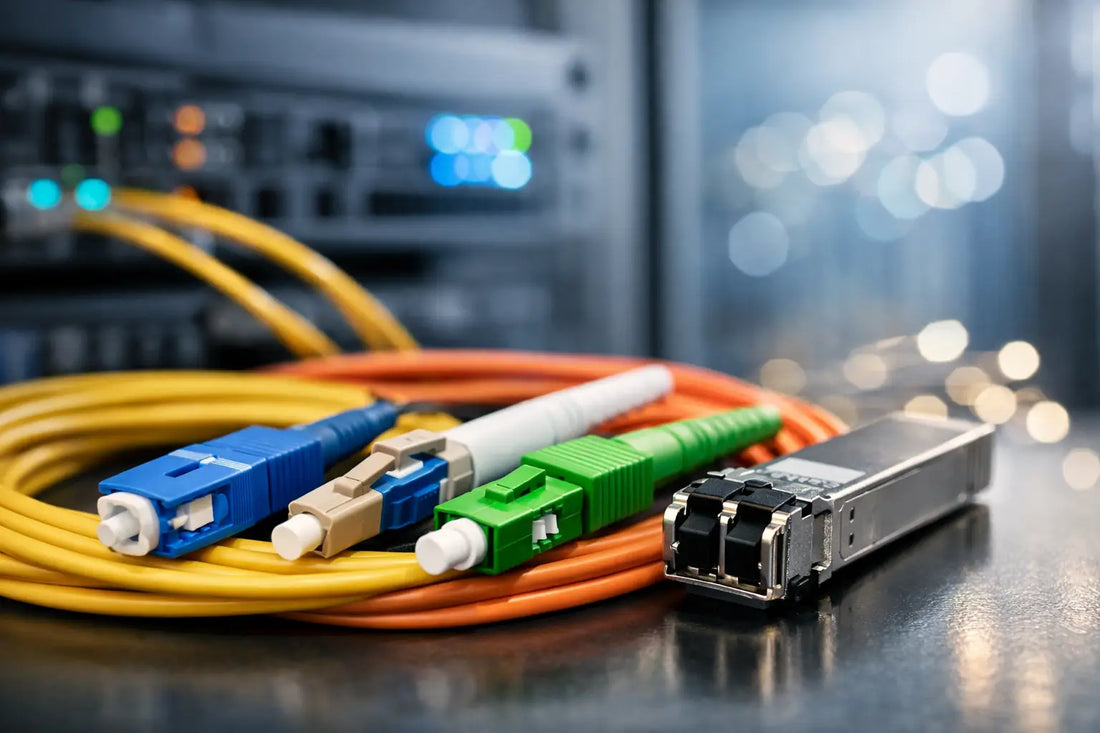

Guía conectores fibra óptica para redes FTTH y 10G

Un enlace óptico puede fallar aunque el transceiver, el switch y la fibra sean correctos. Basta conectar un patch cord SC/UPC en un puerto SC/APC, reutilizar un adaptador contaminado o mezclar fibra multimodo con un módulo diseñado para monomodo para introducir pérdidas, reflexión o una incompatibilidad física. Esta guía de conectores de fibra óptica sirve para seleccionar cada terminación desde el equipo activo hasta el ODF, la bandeja de empalme o la roseta FTTH.

Qué define realmente un conector de fibra óptica

Cuando se habla de un conector óptico, no basta con identificar su forma externa. La selección depende de cuatro variables que deben coincidir con la instalación: formato del conector, tipo de pulido, tipo de fibra y cantidad de fibras que transporta el enlace.

El formato determina la compatibilidad mecánica con el equipo, adaptador o panel. SC, LC, FC, ST y MPO/MTP no se acoplan entre sí sin hardware específico. El pulido define cómo termina la férula y afecta la reflexión de la señal. APC y UPC pueden verse similares en algunos formatos, pero no deben conectarse directamente. Finalmente, la fibra puede ser monomodo u OM1, OM2, OM3, OM4 u OM5 multimodo, cada una asociada a longitudes de onda, distancias y ópticas concretas.

En terreno, también hay que distinguir entre un patch cord, un pigtail y un adaptador. El patch cord lleva conectores en ambos extremos y se utiliza para interconectar equipos, patch panel y bandejas. El pigtail tiene un conector en un extremo y fibra libre en el otro para fusionarlo con el cable troncal. El adaptador, también llamado acoplador, une dos conectores del mismo formato y pulido dentro de una caja, faceplate u ODF.

Guía conectores fibra óptica: formatos más usados

SC: el estándar habitual en FTTH y planta interna

El conector SC tiene una férula de 2.5 mm y un mecanismo de inserción a presión. Su cuerpo cuadrado facilita la identificación y el acople, por lo que sigue siendo muy utilizado en terminaciones de abonado, cajas de distribución, equipos GPON y enlaces de fibra monomodo.

En instalaciones FTTH es frecuente encontrar puertos SC/APC, identificables normalmente por color verde. Un ejemplo típico es una ONT o terminal óptica con entrada SC/APC monomodo. En ese caso, el patch cord debe ser SC/APC en el extremo que entra al equipo y, si el otro lado termina en una roseta o splitter APC, también debe conservar ese pulido.

No asuma que todo puerto SC es APC. SC/UPC, habitualmente azul, se usa en otras redes y aplicaciones. El formato coincide, pero el pulido no.

LC: alta densidad para SFP, SFP+ y enlaces 10G

El LC utiliza una férula de 1.25 mm, más pequeña que la SC. Es el conector dominante en módulos SFP, SFP+, SFP28 y muchos transceivers de 1G, 10G y 25G. Se presenta con frecuencia como dúplex, con dos fibras unidas: una para transmisión y otra para recepción.

En un switch con puertos SFP+, una óptica 10GBASE-LR para fibra monomodo normalmente utiliza LC dúplex UPC. Para una óptica 10GBASE-SR sobre OM3 u OM4, el formato también suele ser LC dúplex UPC, pero el tipo de fibra cambia. El conector puede ser idéntico mientras la fibra interna y el transceiver no lo son.

La alta densidad del LC permite instalar más puertos en un patch panel o chasis. A cambio, requiere más orden en el manejo de polaridad Tx/Rx y mayor cuidado para no tensionar los latiguillos en gabinetes saturados.

FC y ST: presentes en infraestructura heredada y medición

FC es un conector roscado, común en equipos de medición, entornos industriales y algunas instalaciones antiguas donde se requiere buena resistencia a vibración. ST utiliza un cierre tipo bayoneta y todavía puede aparecer en redes multimodo heredadas, laboratorios o CCTV sobre fibra.

Para ampliaciones nuevas de red, SC o LC suelen simplificar disponibilidad, densidad y compatibilidad con equipamiento actual. Sin embargo, reemplazar FC o ST solo por modernización no siempre es necesario. Si el enlace cumple presupuesto óptico, está limpio y el hardware existente opera correctamente, un patch cord híbrido o un adaptador apropiado puede resolver una transición puntual.

MPO/MTP: múltiples fibras en un solo conector

MPO/MTP agrupa varias fibras en una férula de alta densidad. Es habitual en backbone de data center, enlaces 40G, 100G y arquitecturas de cassette o trunk cable. Puede transportar 8, 12, 16 o más fibras, según el sistema.

Aquí la compatibilidad es más exigente que en SC o LC. Deben revisarse cantidad de fibras, género del conector, tipo de guía, polaridad A, B o C, y la arquitectura del canal. Un trunk MPO de 12 fibras no garantiza por sí solo interoperabilidad con un módulo 40G SR4 de 8 fibras. Antes de comprar, confirme el diagrama de polaridad completo, desde el transceiver hasta el cassette o panel frontal.

APC vs UPC: la diferencia que no se debe improvisar

UPC significa Ultra Physical Contact y termina la férula con una cara convexa de baja reflexión. APC significa Angled Physical Contact y agrega un ángulo de aproximadamente 8 grados para reducir aún más la reflectancia. APC se usa con frecuencia en redes GPON, video RF sobre fibra y sistemas sensibles a reflexiones de retorno.

La regla operativa es simple: APC con APC y UPC con UPC. No conecte directamente una férula APC con una UPC, aunque ambas sean SC. La geometría de contacto es distinta y puede generar pérdida elevada, mala reflexión y daño en la cara pulida. Tampoco es recomendable usar adaptadores que mezclen pulidos como solución permanente.

El color ayuda, pero no reemplaza la revisión de la especificación. Verde suele indicar APC; azul, UPC; beige o aqua pueden aparecer en multimodo. Revise siempre la etiqueta del patch cord, del adaptador y del puerto del equipo.

Monomodo y multimodo: el conector no cuenta toda la historia

La fibra monomodo, generalmente OS2, se utiliza para largas distancias, enlaces metropolitanos, FTTH, GPON y ópticas como 1G LX o 10G LR. Trabaja habitualmente a 1310 nm o 1550 nm. Los patch cords monomodo suelen identificarse en amarillo, aunque el color externo no debe ser el único criterio.

La fibra multimodo se emplea en distancias más cortas dentro de edificios, racks, salas técnicas o campus. OM3 y OM4 son habituales para enlaces Ethernet de alta velocidad con ópticas SR. Sus cubiertas suelen ser aqua o violeta, según la clasificación y fabricante.

No conecte un patch cord multimodo a una óptica monomodo esperando que el enlace compense la diferencia. La compatibilidad la define el conjunto: módulo óptico, fibra, distancia, conector y presupuesto de potencia. Para un uplink de 10G entre racks, por ejemplo, primero determine si las ópticas son SR o LR; después seleccione OM3/OM4 o OS2 y finalmente el patch cord LC dúplex correspondiente.

Cómo seleccionar patch cords, pigtails y adaptadores

Parta por el puerto de cada extremo. Identifique formato, pulido y tipo de fibra del equipo activo, ODF, caja terminal o roseta. Luego mida la ruta real del cable, incluyendo subida de rack, radios de curvatura y holgura de servicio. Un patch cord demasiado corto queda tensionado; uno excesivamente largo aumenta desorden y riesgo de curvaturas forzadas.

Para una terminación por fusión, elija pigtails del mismo tipo de fibra del cable troncal. Si el cable es OS2 y el panel requiere SC/APC, utilice pigtails OS2 SC/APC. En una bandeja de empalme, proteja cada fusión con manguitos termo contraíbles y respete la capacidad de la bandeja para no presionar las fibras.

Los adaptadores también deben coincidir. Un adaptador SC/APC simplex sirve para un acople SC/APC de una fibra; un adaptador LC dúplex organiza dos fibras para enlaces Tx/Rx. En patch panels de alta densidad, verifique además el montaje del adaptador, ya que no todos los keystone, placas y chasis aceptan el mismo sistema de fijación.

Antes de cerrar la compra, valide estos puntos:

• Formato en ambos extremos: SC, LC, FC, ST o MPO/MTP.
• Pulido de cada interfaz: APC o UPC.
• Tipo de fibra: OS2 monomodo u OM multimodo.
• Configuración: simplex, dúplex, breakout o multifibra.
• Longitud requerida y radio de curvatura permitido.
• Aplicación: FTTH, SFP/SFP+, backbone, CCTV, laboratorio u ODF.

Limpieza, inspección y manejo en instalación

Una cara de férula con polvo o grasa puede degradar un enlace que, sobre el papel, está perfectamente calculado. Instale siempre los tapones protectores cuando el conector no esté en uso y limpie antes de conectar, no después de detectar una falla.

Utilice limpiadores adecuados para conectores ópticos, como casetes de limpieza, hisopos sin pelusa y alcohol isopropílico de alta pureza cuando corresponda al procedimiento del fabricante. La inspección con microscopio o sonda óptica permite detectar residuos, rayas y daños antes de energizar el enlace. Nunca mire directamente el extremo de una fibra conectada: puede existir emisión láser invisible.

Respete el radio de curvatura indicado por el fabricante, especialmente en patch cords compactos dentro de racks. Una curva cerrada puede elevar la atenuación sin dejar una señal visible de daño. Ordenar latiguillos con guías horizontales y verticales, velcro y etiquetado por origen-destino reduce tiempos de diagnóstico en mantenimientos futuros.

En proyectos que combinan ONT GPON, switches con SFP+, ODF, patch panels y cableado estructurado, concentrar conectores, adaptadores, pigtails, herramientas de limpieza y accesorios de rack en una misma especificación evita compras incompatibles. ZeroCool Parts and Electronics puede ser útil cuando la implementación requiere resolver tanto la interconexión óptica como los elementos complementarios de montaje y red.

El mejor conector no es el más pequeño ni el más reciente: es el que coincide exactamente con la óptica, la fibra, el pulido y la topología de tu instalación. Validar esos cuatro datos antes de tender el primer patch cord evita visitas de corrección, pérdidas difíciles de rastrear y tiempo detenido en la puesta en marcha.
