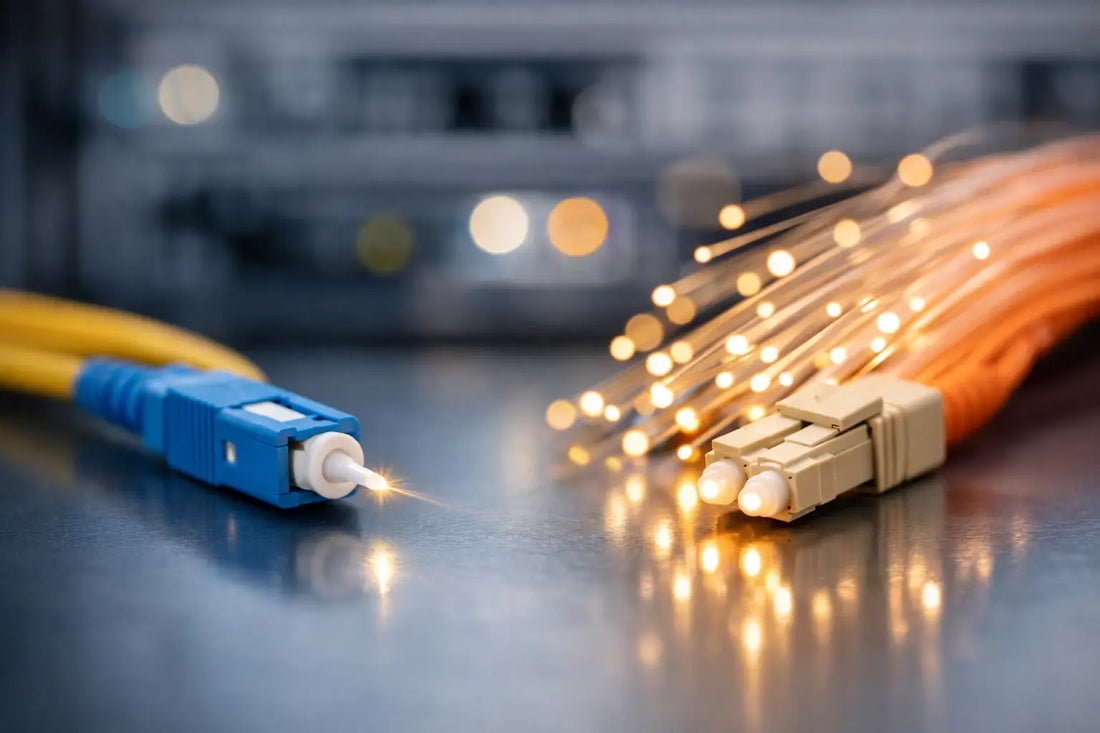

Diferencia entre fibra monomodo y multimodo

Fibra monomodo y multimodo

Fibra monomodo y multimodo. Un enlace de fibra puede verse correcto en el rack, tener conectores LC bien instalados y aun así no levantar a la velocidad esperada. Una causa frecuente es seleccionar un transceptor diseñado para un tipo de fibra distinto al cableado disponible. Entender la diferencia entre fibra monomodo multimodo evita compras incompatibles, pérdidas de tiempo en certificación y reemplazos innecesarios de troncales ópticas.

La decisión no se reduce a cuál es “mejor”. Monomodo y multimodo resuelven escenarios diferentes según distancia, velocidad, equipos activos, crecimiento proyectado y presupuesto de la instalación. En una sala de telecomunicaciones, un backbone vertical o un enlace entre edificios, el tipo de fibra debe definirse junto con el estándar óptico del SFP, SFP+, QSFP+ o QSFP28 que se utilizará.

Diferencia entre fibra monomodo y multimodo

La diferencia física principal está en el diámetro del núcleo de vidrio por donde viaja la luz. La fibra monomodo utiliza un núcleo aproximado de 9 micrones, normalmente identificado como 9/125 µm. La multimodo emplea un núcleo de 50 micrones, identificado como 50/125 µm. El segundo valor, 125 µm, corresponde al revestimiento o cladding y es común en ambos tipos.

En la fibra monomodo, la luz se propaga esencialmente por un solo modo o trayectoria. Esto limita la dispersión modal, un fenómeno que ensancha los pulsos ópticos mientras recorren el cable. Como resultado, la monomodo puede transportar señales a grandes distancias y altas capacidades con menor degradación.

En la multimodo, la luz recorre múltiples trayectorias dentro del núcleo. Esto facilita el uso de ópticas de menor costo para distancias cortas, pero la dispersión aumenta al crecer el tramo. Por eso es habitual en enlaces dentro de un edificio, entre racks de una misma sala de datos o en campus con distancias acotadas.

La elección correcta depende del presupuesto de pérdidas del enlace completo: cable, empalmes por fusión, pigtails, adaptadores, patch cords, patch panel y conectores. No basta con mirar los metros de la bobina. Cada componente suma atenuación y debe estar dentro de los límites definidos por el transceptor y el estándar Ethernet utilizado.

Alcance, velocidad y longitud de onda

La fibra monomodo trabaja habitualmente en ventanas de 1310 nm y 1550 nm. Estas longitudes de onda, junto con su menor dispersión, permiten enlaces de kilómetros. Un módulo 1G LX, 10G LR, 25G LR, 40G LR4 o 100G LR4 está pensado normalmente para fibra monomodo. Según el estándar, puede alcanzar desde 10 km hasta decenas de kilómetros con ópticas específicas.

La multimodo se utiliza principalmente con 850 nm y, en ciertas aplicaciones, 1300 nm. Los transceptores 1G SX, 10G SR, 25G SR, 40G SR4 y 100G SR4 son ejemplos comunes. Son adecuados para recorridos cortos, pero el alcance cambia según la categoría del cable y la velocidad. Un enlace 10G sobre OM3 puede llegar típicamente a 300 m, mientras que sobre OM4 puede alcanzar 400 m. Para 40G o 100G en configuración SR4, esos márgenes disminuyen y es necesario revisar la ficha técnica exacta de cada óptica.

No conviene asumir que una fibra multimodo “sirve hasta cierta distancia” sin mencionar velocidad y categoría. Un tramo OM3 que funciona sin problema a 1G puede no cumplir para 10G, 40G o 100G. De forma similar, una fibra monomodo instalada para 1G puede escalar a mayores velocidades si la infraestructura pasiva, los conectores y las pérdidas están bien ejecutados, aunque requerirá cambiar los equipos ópticos en ambos extremos.

OM1, OM2, OM3, OM4 y OM5: qué cambia en multimodo

Las designaciones OM clasifican la fibra multimodo por su rendimiento óptico. OM1, usualmente de 62.5/125 µm, es una instalación antigua y tiene limitaciones relevantes para velocidades actuales. OM2 es de 50/125 µm, pero también ofrece menor ancho de banda que las categorías modernas.

Para nuevas instalaciones de red, OM3 y OM4 son las referencias más habituales. Ambas están optimizadas para láser de 850 nm y permiten soportar enlaces de alta velocidad en data centers, edificios corporativos y salas técnicas. OM4 entrega mayor margen de distancia que OM3, lo que puede justificar su elección cuando el recorrido se acerca al límite del estándar o cuando se proyecta crecimiento.

OM5, identificada normalmente por cubierta verde lima, está diseñada para banda ancha multimodo y aplicaciones con multiplexación por longitud de onda de corto alcance. No es automáticamente la mejor alternativa para todo proyecto. Si el diseño utilizará ópticas SR convencionales, OM4 suele ser suficiente. OM5 cobra sentido cuando la arquitectura considera transceptores SWDM u otras tecnologías que aprovechan varias longitudes de onda sobre una misma fibra multimodo.

El color de la chaqueta ayuda a identificar el cable, pero no reemplaza la revisión de la especificación. Usualmente la monomodo OS2 es amarilla, OM3 es aqua y OM4 puede ser aqua o violeta. Sin embargo, el fabricante, el tipo de chaqueta LSZH o la codificación del proyecto pueden variar. Siempre se debe validar el marcado impreso en el cable y la hoja técnica.

OS1 y OS2: fibra monomodo para interior y exterior

En monomodo, OS1 y OS2 son categorías frecuentes. OS1 se asocia normalmente a cableado interior de estructura ajustada, mientras que OS2 se utiliza ampliamente en cable de tubo holgado y aplicaciones de exterior, ducto, campus o tramos de mayor alcance. OS2 suele presentar menor atenuación y ofrece mejor desempeño para enlaces largos.

Esto no significa que OS1 y OS2 sean incompatibles entre sí. Es posible interconectarlas si la instalación está correctamente terminada y el presupuesto óptico lo permite. La pregunta práctica es dónde estará instalado el cable. Para una troncal entre edificios, cámaras perimetrales con enlaces ópticos o infraestructura expuesta a canalizaciones exteriores, se debe seleccionar una construcción apta para el ambiente: resistencia UV, humedad, tracción, armadura dieléctrica o protección contra roedores cuando corresponda.

También importa la terminación. En redes Ethernet son comunes los conectores LC dúplex, mientras que SC/APC se utiliza mucho en GPON, FTTH y equipos ópticos de acceso. Un conector APC tiene pulido angular y no debe acoplarse con uno UPC. Aunque ambos pueden parecer similares, la unión genera pérdidas y reflexiones que afectan el enlace. El color verde suele indicar APC y azul UPC, pero nuevamente conviene verificar el tipo de pulido antes de conectar.

Transceptores: el componente que define la compatibilidad

La regla operativa es simple: el transceptor debe corresponder al tipo de fibra y ambos extremos deben usar ópticas compatibles. Un SFP+ 10G SR se utiliza con multimodo; un SFP+ 10G LR se utiliza con monomodo. Instalar un módulo SR sobre una troncal OS2 no es una solución estándar, del mismo modo que un módulo LR sobre OM3 no debe considerarse una alternativa normal de producción.

Además del tipo de fibra, hay que validar velocidad, formato, conector y distancia. Un switch con puerto SFP+ requiere un módulo SFP+ para 10G, no un SFP de 1G. Un equipo con puerto QSFP28 para 100G requiere una óptica QSFP28 adecuada o un breakout compatible con su configuración. En enlaces paralelos como 40G SR4 y 100G SR4, se utilizan varias fibras y conectores MPO/MTP, por lo que la polaridad A, B o C y el número de fibras pasan a ser críticos.

En entornos con switches Ubiquiti, MikroTik, Cisco, HPE o equipos industriales, también se debe comprobar la codificación o compatibilidad del módulo. El estándar óptico puede ser correcto y, aun así, el equipo rechazar un transceptor no homologado o requerir una configuración particular. Antes de comprar, conviene revisar el modelo exacto de switch, router, OLT, media converter o tarjeta de red.

Cómo elegir entre monomodo y multimodo

Para definir la fibra de un proyecto, conviene partir por los parámetros de diseño y no por el precio del patch cord. Estas cuatro preguntas ordenan la selección:

• ¿Qué distancia real tendrá el enlace? Mida el recorrido de canalización, las reservas de cable, subidas a rack y desvíos. No use una estimación en línea recta.
• ¿Qué velocidad se requiere hoy y cuál se proyecta? Un backbone que inicia en 10G puede necesitar 25G, 40G o 100G más adelante.
• ¿Qué puertos y ópticas usarán los equipos activos? Identifique si son SFP, SFP+, SFP28, QSFP+ o QSFP28 y el estándar SR, LR, ER, BX o CWDM.
• ¿Cuál es el entorno de instalación? Interior, exterior, ducto, bandeja portacables, rack, zona industrial o enlace entre edificios requieren construcciones de cable distintas.

Multimodo suele ser una elección eficiente para enlaces cortos dentro de una sala técnica o edificio, especialmente si se utilizarán módulos SR y la infraestructura no excede sus límites. La electrónica óptica puede ser más económica y la operación es conocida por muchos instaladores de cableado estructurado.

Monomodo suele ser la decisión más conveniente para distancias largas, enlaces entre edificios y proyectos donde la escalabilidad pesa más que el costo inicial de las ópticas. En instalaciones nuevas de campus o infraestructura industrial, dejar capacidad monomodo disponible puede evitar una recanalización costosa cuando aumente la demanda de ancho de banda.

Errores de instalación que generan fallas ópticas

Una fibra correcta puede fallar por detalles de ejecución. Los conectores deben limpiarse antes de cada conexión con insumos apropiados; el polvo microscópico es suficiente para elevar pérdidas o provocar errores intermitentes. También se debe respetar el radio mínimo de curvatura, evitar aplastamientos en bandejas y proteger los empalmes en su bandeja de fusión.

En un rack, identifique cada troncal y cada puerto del patch panel. Etiquetar origen, destino, tipo de fibra, número de fibras y polaridad simplifica la mantención. Para enlaces críticos, certifique con medidor de potencia y fuente de luz, y use OTDR cuando sea necesario localizar eventos, empalmes defectuosos o quiebres en el tramo.

La fibra no se elige por color ni por una distancia aproximada. Se diseña como parte de un sistema: cable, conectividad pasiva, transceptores, equipos activos y margen de crecimiento. Cuando esos elementos se definen juntos, la compra deja de ser una apuesta y la puesta en marcha del enlace se vuelve un trabajo verificable.
