Conectores de fibra óptica: cómo elegir entre SC, LC, FC y ST
SC, LC, FC, ST, UPC o APC: el conector equivocado no “funciona mal”, simplemente no entra. En fibra óptica no hay adaptadores universales y un pulido distinto puede costar varios dB de pérdida. Guía rápida para no equivocarte al comprar.
Los cuatro conectores que vas a encontrar
- SC (Subscriber Connector): cuadrado, con clip. Es el estándar de facto en FTTH y en equipos GPON/ONT. Es el conector más común en redes de acceso en Chile.
- LC (Lucent Connector): el más pequeño, cuerpo de 1,25 mm y fijación por lengüeta. Domina en datacenter y en SFP/SFP+ (10G, 24 puertos por blade).
- FC (Ferrule Connector): roscado, de acero. Se usa en instrumentos de medición y entornos con vibración.
- ST (Straight Tip): bayoneta redonda, herencia de las redes de campus antiguas. Cada vez menos frecuente.
UPC y APC: lo que más se confunde
- UPC (Ultra Physical Contact): ferrule de pulido curvo “plano”. Cara azul. Pérdida de retorno ~50 dB. Es el estándar en datacenter y FTTH.
- APC (Angled Physical Contact): pulido a 8°. Cara verde. Pérdida de retorno ~60 dB. Se usa en GPON/IPTV, donde la reflexión molesta.
- UPC y APC NO se acoplan entre sí sin dañar la ferrule. Verde con verde, azul con azul. Punto.
Monomodo o multimodo
No es solo el cable: el conector y el pulido son los mismos, pero debes mantener la coherencia de la instalación. Monomodo (9/125 µm) para distancias largas y GPON; multimodo (OM3/OM4, 50/125 µm) para distancias cortas dentro de edificio, con SFP más baratos. El color del cable ayuda: amarillo = monomodo, aqua/violeta = multimodo.
Cómo elegir en 3 preguntas
- ¿A qué equipo se conecta? Mira la ficha del SFP, ONT o patch panel: ahí dice LC/UPC, SC/APC, etc.
- ¿Cuánta densidad? Si vas a tener 24-48 puertos por bandeja, LC. Si es acometida de casa, SC.
- ¿Hay amplificación o TV por la misma fibra? Entonces APC.
Errores comunes
- Comprar “conector SC” sin definir UPC o APC (y recibir el que no era).
- Usar conectores de campo sin la herramienta correcta: el pulido a mano es la principal causa de pérdidas altas.
- Olvidar la limpieza: un conector sucio suma más pérdida que un empalme malo. Usa limpiadores de un solo uso antes de cada conexión.
- Mezclar una bandeja APC con jumpers UPC “porque entra igual”. ❌ Daña la ferrule.
Preguntas frecuentes
¿Puedo usar un jumper LC/UPC en una ONT SC/APC? Solo con un adaptador híbrido LC-SC, y aun así el pulido sigue siendo incompatible. Mejor compra el jumper correcto.
¿Qué pérdida es aceptable? Un conector de fábrica: ≤0,3 dB; en campo, ≤0,5 dB.
¿Sirve lo mismo para GPON que para 10G? El conector sí; el SFP y el cable no.
Qué tenemos en ZeroCool

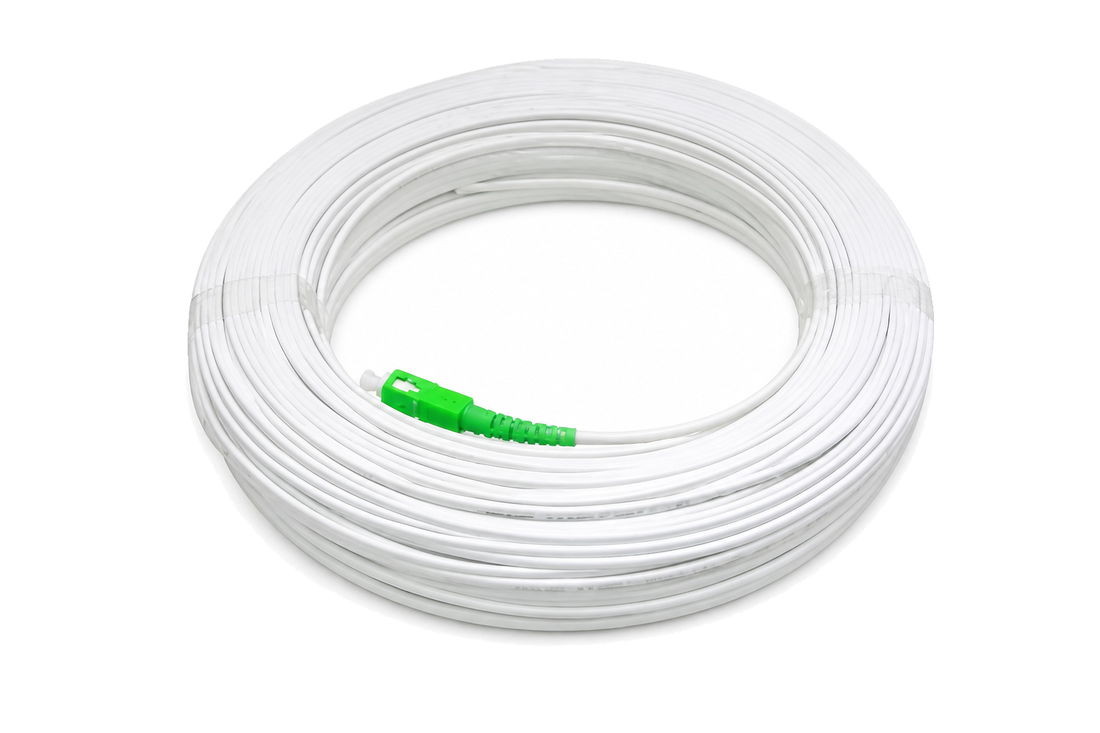

En conectores de fibra óptica tenemos SC, LC, FC y ST en UPC y APC, además de pigtails, adaptadores y matrices de decapado. Para terminar la instalación: switches y módulos SFP y herramientas de fibra óptica. Ejemplos: pigtail monomodo SC/APC de 100 m y matriz de 63 mm para conector rápido SC/FC/LC/ST. Cualquier duda de compatibilidad, escríbenos indicando el modelo del equipo y te decimos exactamente qué conector necesitas.
