Cómo conectar paneles solares en serie y paralelo (guía práctica)
Conectar mal los paneles es la forma más rápida de perder generación (o de quemar el regulador). Serie y paralelo no son “mejor o peor”: cada una resuelve un problema distinto. Acá va la guía corta para decidir.
Qué cambia en serie y en paralelo
- En serie se suman las tensiones y la corriente queda igual. Sirve para llegar a la tensión mínima de arranque de un regulador MPPT o de un inversor.
- En paralelo se suman las corrientes y la tensión queda igual. Sirve cuando necesitas más amperaje a la misma tensión (cargar más rápido).
- Serie + paralelo (mixto): grupos en serie de iguales características, conectados en paralelo entre sí. Es lo que se usa en instalaciones grandes.
Reglas que no se rompen
- Los paneles que van en serie deben ser iguales (misma corriente). Si mezclas potencias, el de menor corriente manda y el resto pierde.
- Los grupos que van en paralelo deben compartir tensión. Mezclar paneles de distinto Vmp en paralelo desperdicia energía.
- La Voc del conjunto no puede superar la entrada del regulador. En serie la Voc suma, y con frío sube: deja 15-20% de margen. (Ej.: 3 paneles de Voc 45 V = 135 V → necesitas un MPPT de 150 V.)
- La corriente del conjunto no puede superar la del controlador. 4 paneles de 8 A en paralelo = 32 A → controlador de 40 A o más.
- Siempre diodos de bloqueo si los grupos pueden quedar con sombras distintas entre sí.
Qué conviene según el caso
- Cargar una batería de 12 V con panel de 60 células (Vmp ~30 V): paralelo, con regulador MPPT. Subir la tensión en serie no aporta.
- Sistemas de 24/48 V o cables largos: serie. Más tensión = menos corriente = menos caída y cable más delgado.
- Bombeo solar e instalaciones grandes: mixto, con strings balanceados.
Errores comunes
- Series con paneles de distintas potencias o marcas.
- Creer que “más serie = más watts”. No: la energía total es la misma; cambia la tensión.
- Conectar en paralelo dos strings con distinta orientación o inclinación sin diodos.
- Ignorar la Voc en el día más frío del año.
Preguntas frecuentes
¿Puedo mezclar un panel de 550 W con uno de 450 W? En paralelo rinde como dos de 450 W. Mejor no hacerlo; si no hay opción, usa controladores independientes por string.
¿Necesito fusibles? Sí, especialmente en paralelo: un fusible por rama evita que las otras ramas alimenten una falla.
¿Serie o paralelo para llegar antes a la tensión de arranque del MPPT? Serie, siempre.
Qué tenemos para tu instalación

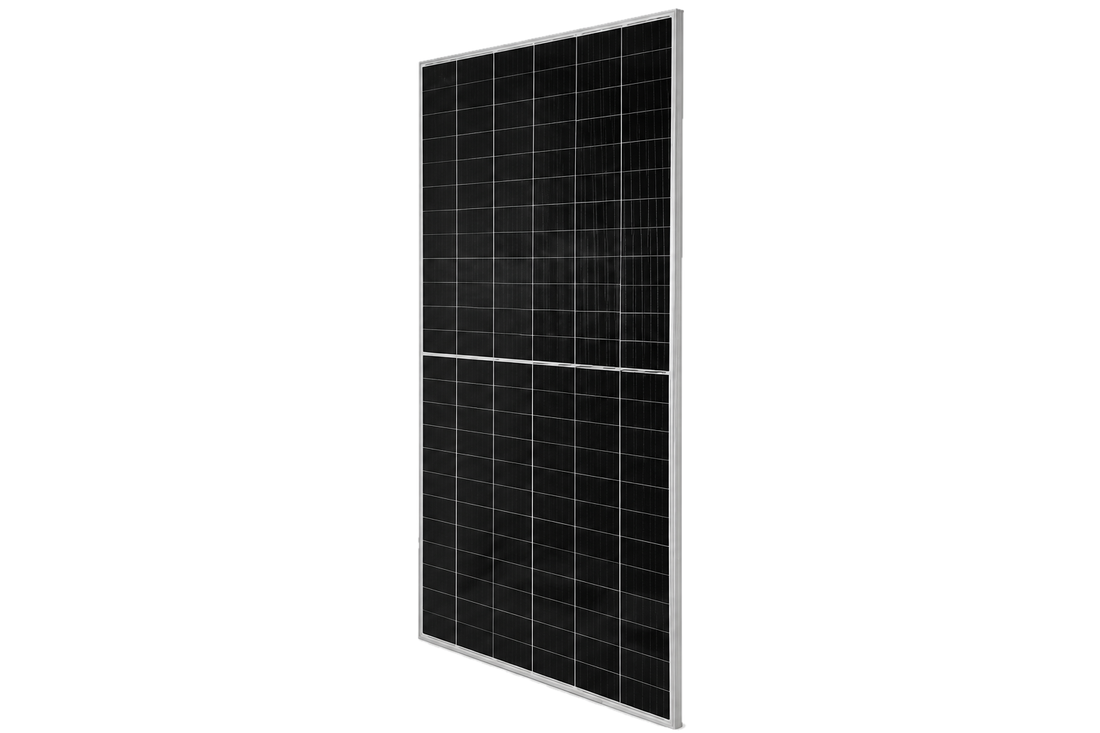

En ZeroCool tienes paneles solares, reguladores solares MPPT multivoltaje (12/24/48 V, hasta 100 A) y todo el catálogo de energía solar para armar el conjunto. Ejemplos: panel monocristalino bifacial de 585 W con conector MC4 y regulador MPPT 100 A 12/24/36/48 V. Si quieres, te ayudamos a dimensionar el arreglo según tus paneles y tu banco de baterías.
