Cableado estructurado para oficinas pequeñas

Cableado estructurado

Cableado estructurado. Una oficina de ocho puestos puede parecer un proyecto simple hasta que aparecen teléfonos IP, dos puntos de acceso WiFi, cámaras PoE, una impresora de red y la necesidad de mover escritorios. El cableado estructurado para oficinas pequeñas no se define por la cantidad de usuarios actual, sino por la capacidad de agregar servicios sin abrir canaletas, improvisar extensiones ni dejar cables expuestos bajo los puestos de trabajo.

La diferencia entre una instalación ordenada y una red que genera tickets recurrentes suele estar en decisiones básicas: categoría de cable, rutas físicas, terminación, identificación y espacio en el rack. En una oficina pequeña estas partidas representan una fracción del costo de una remodelación posterior, pero condicionan la velocidad, estabilidad y mantenibilidad de toda la operación.

Cómo dimensionar el cableado estructurado para oficinas pequeñas

El primer paso no es elegir una caja de cable Cat6. Es levantar los puntos de uso y separarlos por función. Cada escritorio normalmente requiere dos salidas RJ45: una para computador o docking station y otra para telefonía IP, una impresora o crecimiento futuro. Si el teléfono IP tiene puerto pass-through, ambos equipos pueden operar desde una sola salida, pero dejar el segundo punto instalado evita depender de esa topología y simplifica reemplazos.

También se deben contabilizar los equipos que no están en escritorios. Un access point WiFi, una cámara IP, un control de acceso, una pantalla de sala de reuniones o un controlador IoT requieren puntos dedicados. Si se alimentan mediante PoE, el cableado transporta datos y energía, por lo que conviene validar el presupuesto PoE del switch antes de cerrar el diseño.

Para una oficina de seis a doce puestos, un criterio práctico es proyectar entre 16 y 30 enlaces horizontales. No significa que todos se activen el primer día. Significa que la canalización, el patch panel y el rack quedan preparados para sumar equipos sin intervenir muros, cielos ni mobiliario.

Cat6, Cat6A o fibra: la decisión depende del enlace

Cat6 es una selección eficiente para la mayoría de las oficinas pequeñas. Soporta 1 GbE con holgura en el canal de hasta 100 metros y puede trabajar a 10 GbE en distancias más cortas, según las condiciones de instalación. Para puestos de trabajo, teléfonos IP, cámaras y access points convencionales, suele resolver correctamente la demanda.

Cat6A tiene sentido cuando se busca 10 GbE en canales completos de hasta 100 metros, existe alta densidad de cables, hay exigencias de PoE de mayor potencia o se desea una infraestructura con mayor vida útil. Es un cable de mayor diámetro y radio de curvatura, por lo que la canaleta, bandeja, faceplate y organizadores deben dimensionarse en consecuencia. Instalar Cat6A en una canaleta mínima puede anular la ventaja técnica al forzar curvas o comprimir los mazos.

La fibra óptica no reemplaza automáticamente al cobre dentro de una oficina pequeña. Es una buena elección para unir pisos, edificios, salas técnicas alejadas o enlaces con interferencia electromagnética relevante. En esos casos, un backbone con fibra monomodo, pigtail, bandeja de empalme y transceptores SFP o SFP+ puede ser más apropiado que extender cobre. Para un puesto de usuario a pocos metros del rack, el cobre sigue siendo más simple de operar y alimentar por PoE.

La topología correcta empieza en el rack

Todo enlace horizontal debe terminar en un punto central identificable: gabinete mural, rack de piso o pequeño chasis de comunicaciones, según la cantidad de equipos y el espacio disponible. El objetivo no es llenar un rack, sino disponer de un lugar protegido y accesible para el patch panel, switch, UPS, PDU, bandejas y ordenamiento frontal.

Un rack mural puede ser suficiente para una oficina compacta con un switch de 24 puertos, patch panel de 24 puertos y una UPS de formato adecuado. Si se incorporarán NVR, servidores, equipos de seguridad, enlaces de fibra o crecimiento sobre 24 puertos, conviene dejar unidades de rack libres y elegir una profundidad compatible con los equipos reales. Revisar la profundidad antes de comprar evita que un switch, UPS o bandeja sobresalga de la puerta.

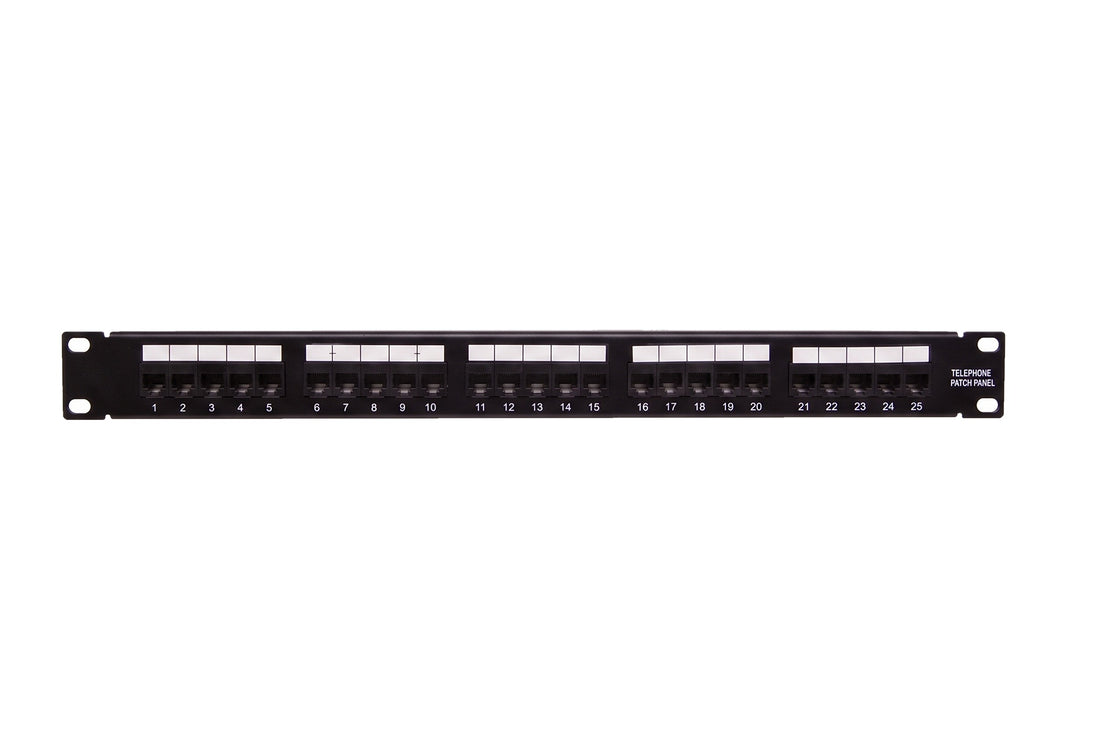

El patch panel es la interfaz fija entre el cable horizontal y los patch cords del switch. No corresponde crimpar conectores RJ45 macho directamente al cable sólido que llega desde las estaciones. El cable de instalación está diseñado para terminar en keystone o patch panel; el patch cord flexible queda reservado para interconectar equipos. Esta separación permite cambiar la asignación de puertos sin intervenir el tendido permanente.

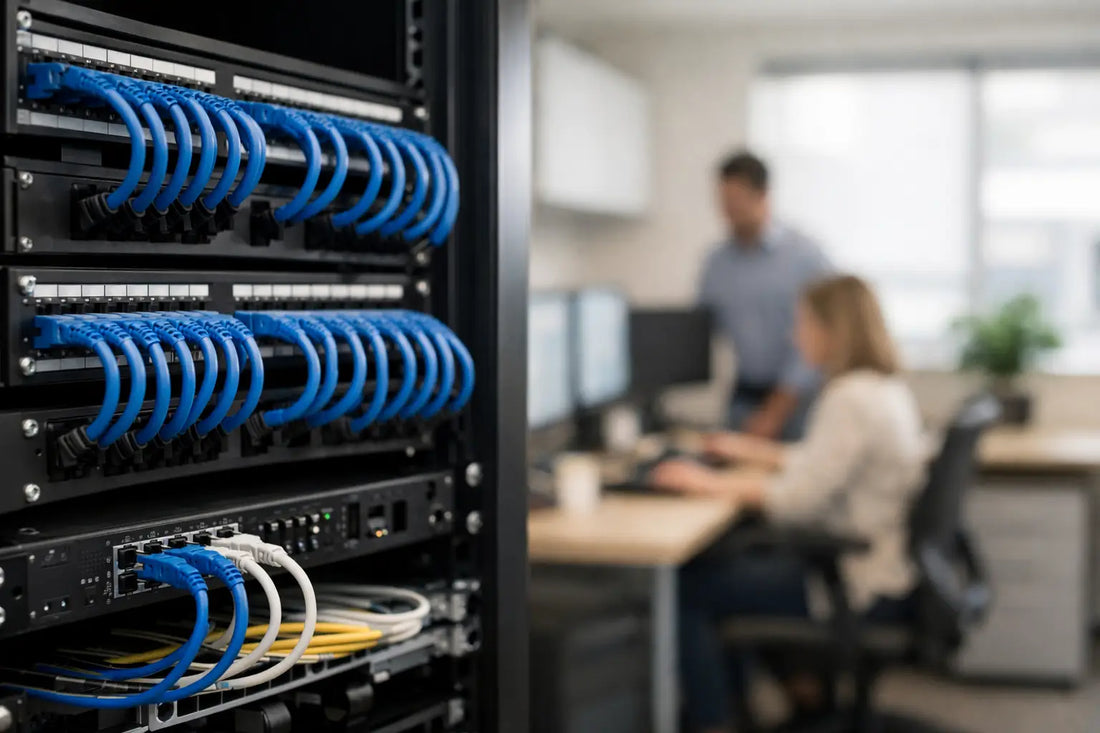

La configuración ordenada suele incluir un patch panel, un organizador horizontal, el switch y patch cords cortos de largo apropiado. Los excedentes de cable enrollados dentro del rack dificultan el diagnóstico, bloquean ventilación y terminan ocultando etiquetas. El orden físico no es estético: reduce el tiempo necesario para identificar un puerto caído o mover un servicio.

Canalizaciones, separación eléctrica y puntos de red

La ruta del cable importa tanto como su categoría. Antes de tender, hay que definir por dónde viajarán los cables desde el rack hasta cada salida: canaleta superficial, tubería, bandeja, cielo falso o piso técnico. La ocupación inicial no debería llenar toda la canalización. Reservar capacidad permite agregar cables y evita aplastar los existentes al hacer ampliaciones.

Los cables de datos deben mantener separación de conductores de potencia, especialmente cerca de alimentadores, motores, tableros eléctricos, luminarias con drivers o equipos de climatización. La distancia exacta depende del tipo de canalización, blindaje y normativa aplicable, pero la regla operativa es clara: no compartir ducto con energía ni cruzar conductores de potencia innecesariamente. Cuando el cruce sea inevitable, debe hacerse perpendicularmente y por el tramo más corto posible.

En cada puesto, un faceplate con keystone RJ45 deja una terminación reemplazable y fácil de identificar. El mismo estándar debe mantenerse en ambos extremos: si el enlace se declara Cat6A, keystone, patch panel y patch cords deben ser compatibles con Cat6A. Mezclar componentes sin revisar especificaciones puede limitar el desempeño del canal y complica la certificación.

Para instalaciones cercanas a fuentes de interferencia o con exigencias de continuidad de blindaje, puede evaluarse cable F/UTP o S/FTP. No es una mejora automática. Un sistema blindado exige conectores, patch panel, rack y puesta a tierra correctamente implementados. Si no se puede garantizar esa continuidad, un sistema U/UTP Cat6 o Cat6A bien instalado suele ser una decisión más coherente.

PoE cambia el cálculo del switch y del cable

PoE simplifica la instalación de access points, cámaras, citófonos IP y controladores al eliminar fuentes de poder locales. Sin embargo, cada puerto PoE consume parte del presupuesto total del switch. Un switch con 24 puertos PoE no necesariamente puede entregar la potencia máxima a los 24 puertos al mismo tiempo.

Se debe sumar el consumo máximo esperado de cada dispositivo, agregar margen y comparar ese resultado con el presupuesto PoE publicado para el switch. También importa el estándar: 802.3af, 802.3at y 802.3bt entregan capacidades diferentes. Un access point WiFi 6 o WiFi 7 puede operar con potencia reducida si el puerto no entrega el estándar requerido, limitando radios, puertos USB o rendimiento.

En oficinas con cámaras y puntos de acceso, separar VLAN de usuarios, CCTV, invitados y administración mejora el control operativo. El cableado no configura VLAN, pero una nomenclatura consistente entre patch panel, switch y plano de red evita errores cuando se asignan perfiles de puerto o se reemplaza un equipo.

Terminación, etiquetado y pruebas que evitan fallas intermitentes

Un enlace puede encender y aun así estar mal terminado. Un par invertido, una abertura excesiva de los pares al ponchar o una curva forzada puede afectar la negociación de velocidad, PoE o estabilidad bajo carga. Por eso la terminación debe respetar el esquema T568A o T568B de manera uniforme en toda la instalación. En Chile y gran parte de los proyectos comerciales se utiliza con frecuencia T568B, pero lo relevante es no mezclar esquemas dentro del mismo enlace.

La etiqueta debe existir en ambos extremos y coincidir con la documentación. Un formato simple como OF-01-PT-01 para oficina 1, puesto 1 permite localizar una salida sin depender de la memoria de quien instaló. Registrar el puerto del patch panel, puerto del switch, ubicación física y servicio asignado convierte una reparación de una hora en una revisión de minutos.

Antes de entregar la red, revise al menos estos puntos:

• Continuidad y orden de pares en todos los enlaces.
• Longitud estimada del canal y ausencia de empalmes no autorizados.
• Etiquetado de faceplate, patch panel y puerto de switch.
• Negociación de velocidad esperada con un equipo de prueba.
• Alimentación PoE real en cámaras, access points u otros dispositivos conectados.

Para proyectos donde se requiere evidencia contractual, soporte de 10 GbE o garantía del fabricante, corresponde usar certificador de cableado y guardar los resultados por enlace. Un tester básico detecta errores evidentes, pero no reemplaza una certificación de desempeño del canal.

Comprar por sistema, no por piezas aisladas

Una compra técnica completa debe considerar cable de instalación, keystones, patch panel, faceplates, cajas o soportes, patch cords, organizadores, canalización, fijaciones, rack, PDU, UPS y herramientas de ponchado y prueba. El componente que falta suele ser económico, pero puede detener la entrega de toda la instalación. En ZeroCool Parts and Electronics, revisar cada familia por categoría, conector, longitud, capacidad y aplicación facilita armar el conjunto sin mezclar piezas incompatibles.

Deje puertos libres, canalización disponible y una documentación que cualquier técnico pueda interpretar. Una oficina pequeña cambia rápido: una sala se convierte en puesto compartido, llega un nuevo access point o una cámara pasa a ser necesaria. Si la infraestructura quedó bien resuelta desde el inicio, esos cambios se ejecutan en el rack y no con una nueva obra.
