Un bastidor para una impresora 3D, una bancada para sensores, un gabinete de control o una estación de trabajo no siempre necesita cordones de soldadura. Saber cómo armar estructuras sin soldar permite fabricar, ajustar y ampliar un conjunto mecánico usando uniones desmontables, con menos herramientas y sin alterar térmicamente el material. Para prototipos, automatización y mantenimiento industrial, esa capacidad reduce tiempos cuando hay que corregir una medida, mover un motor o agregar un resguardo.

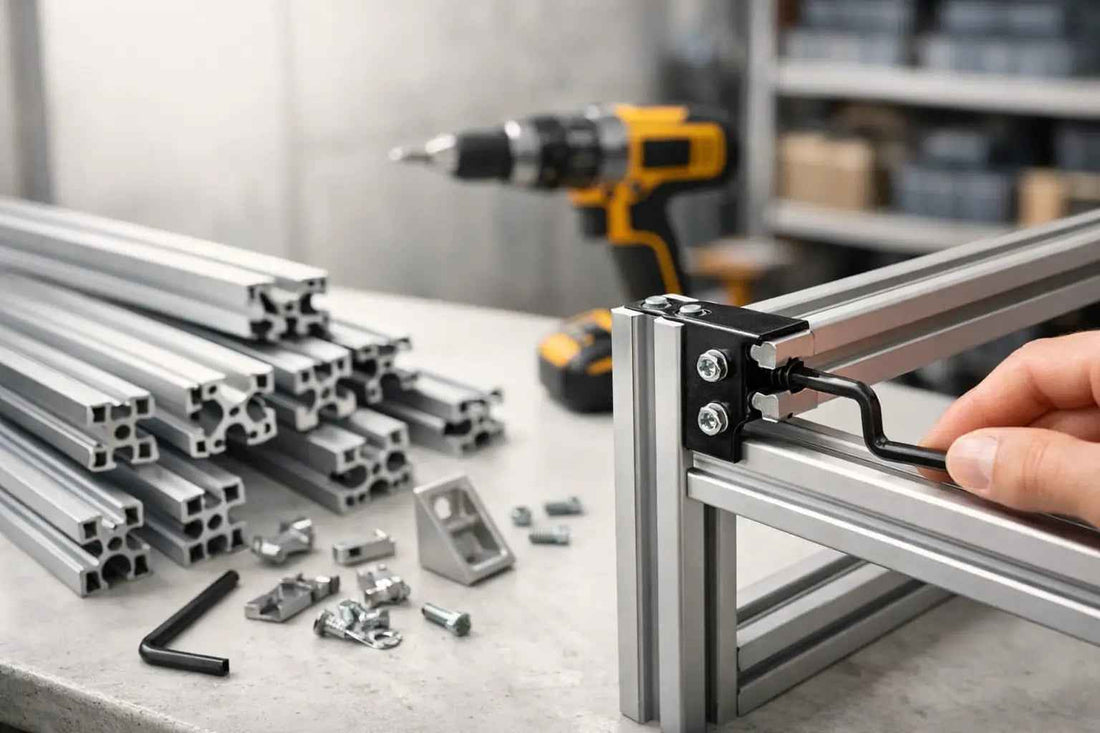

El sistema más habitual para este tipo de trabajo combina perfiles de aluminio T-slot, escuadras, tuercas para ranura, pernos y tapas terminales. Pero el resultado no depende solo de apretar fijaciones: depende de definir la carga, controlar la geometría y seleccionar cada unión según su función.

Cuándo conviene armar estructuras sin soldar

Una estructura atornillada tiene una ventaja concreta: se puede desmontar sin destruir piezas. Esto facilita trasladar equipos, sustituir componentes, modificar el recorrido de un eje lineal o reutilizar perfiles en otro proyecto. Es especialmente útil en máquinas de baja y media carga, estaciones de ensamblaje, marcos para paneles, soportes de cámaras, cerramientos, racks livianos y prototipos con Arduino, Raspberry Pi, sensores y motores paso a paso.

También es una solución conveniente cuando no se dispone de soldadura TIG o MIG, cuando se trabaja en terreno o cuando el proyecto debe mantener una apariencia limpia. El aluminio T-slot evita perforar en muchos casos, porque las ranuras reciben tuercas deslizables y permiten reposicionar accesorios a lo largo del perfil.

No es la respuesta correcta para todo. Si el bastidor recibirá impactos repetitivos, vibración intensa, cargas muy concentradas o esfuerzos de torsión elevados, hay que aumentar la sección del perfil, usar placas de unión o evaluar una estructura de acero soldado. Una mesa para una CNC pequeña y una base para una prensa manual no exigen el mismo diseño.

Componentes para una estructura modular

El perfil es la base del sistema. Sus dimensiones determinan gran parte de la rigidez: un perfil 2020 puede servir para una carcasa, un soporte de instrumentación o un prototipo liviano; una sección 2040, 3030 o 4040 entrega una mejor respuesta para pórticos, bastidores de máquinas y estructuras con motores. No basta con mirar el ancho exterior. Hay que revisar el tipo de ranura, el diámetro de núcleo, el estándar de tuerca compatible y la longitud libre entre apoyos.

Las uniones más comunes cumplen tareas distintas. Una escuadra exterior es rápida de instalar y permite inspeccionar el apriete. Una unión interna deja caras más limpias, aunque exige mecanizado o perforaciones específicas. Las placas planas y placas en L distribuyen carga en encuentros críticos, especialmente donde se fija un eje lineal, un soporte de husillo o una placa de motor.

Para fijar accesorios a la ranura se usan tuercas T, tuercas martillo o tuercas de inserción. Las tuercas martillo son útiles al agregar componentes después de montar el marco, porque entran por la cara abierta de la ranura. Las tuercas deslizables suelen ofrecer mejor posicionamiento inicial, pero deben cargarse antes de cerrar el extremo del perfil.

El perno debe coincidir con la rosca de la tuerca y con el espacio disponible. En sistemas compactos son frecuentes M4 y M5; para perfiles mayores, M6 u otras medidas según el estándar. Usar una arandela cuando corresponde evita marcar la escuadra y mejora la distribución del apriete. En equipos sometidos a vibración, una arandela de seguridad, fijador de roscas de resistencia media o una tuerca adecuada puede evitar que el conjunto pierda ajuste con el uso.

Compatibilidad antes de comprar

No mezcle perfiles y fijaciones solo porque se ven similares. Los sistemas T-slot varían por serie métrica, ancho y geometría de ranura. Una tuerca para ranura de 6 mm puede no trabajar correctamente en una ranura de 8 mm, aunque el perno entre. Antes de seleccionar piezas, confirme sección de perfil, medida de ranura, tipo de rosca, espesor de la escuadra y largo útil del perno.

Esa revisión también aplica a elementos móviles. Si la estructura alojará guías lineales, correas GT2, poleas, husillos o actuadores, defina primero los patrones de montaje y las tolerancias de alineación. Corregirlos después de cerrar un marco puede obligar a desmontar más de lo previsto.

Diseño: carga, vano y geometría

El error más habitual es dimensionar el perfil por intuición. Una estructura puede soportar el peso estático de un equipo y, aun así, flexar demasiado durante una aceleración o cuando un operador aplica fuerza en un extremo. En automatización, la rigidez afecta directamente la repetibilidad, el ruido y la vida útil de rodamientos, acoples y guías.

Identifique dónde entra la carga y cómo se transmite hasta el suelo, una pared o una superficie de apoyo. Un motor instalado en un pórtico genera peso, vibración y torque. Una puerta de policarbonato incorpora una carga excéntrica en las bisagras. Un monitor, una fuente de poder o un gabinete eléctrico producen cargas localizadas que pueden requerir travesaños adicionales.

El largo libre del perfil importa tanto como su sección. Un travesaño largo se deforma más que uno corto bajo la misma carga. Si no puede aumentar la sección, reduzca el vano con un apoyo intermedio, agregue diagonales o convierta un marco rectangular en una geometría triangulada. Las diagonales no son decorativas: limitan el descuadre lateral, uno de los problemas más comunes en bastidores atornillados.

Proceso de montaje sin perder escuadra

Comience con un plano simple, aunque sea una vista frontal y lateral acotada. Marque largo, ancho, alto, posición de travesaños, placas, guías y accesorios. Defina además la cara de referencia del conjunto. Esa cara será la base para medir y alinear el resto.

Corte los perfiles con una sierra adecuada para aluminio y una guía que mantenga el corte a 90 grados. Un extremo inclinado complica el escuadrado y obliga a compensar con el apriete. Elimine rebabas con lima o desbarbador: una rebaba puede impedir que una escuadra apoye completamente o que una tapa terminal encaje bien.

Arme primero los dos marcos principales sobre una superficie plana. Presente escuadras, tuercas y pernos sin llevarlos al torque final. Mida las diagonales del rectángulo: si ambas son iguales, el marco está escuadrado. Luego agregue travesaños y montantes, verificando con escuadra de carpintero o escuadra metálica en cada unión crítica.

Apriete de forma progresiva y alternada. Si fija por completo una esquina antes de revisar el resto, puede introducir torsión en el bastidor. Para una estructura con cuatro patas, apoye sobre una superficie conocida y compruebe que no exista balanceo. Si cojea, no intente resolverlo forzando el perfil: revise cortes, escuadras, altura de apoyos y paralelismo de los marcos.

Alineación para movimiento lineal

Cuando se montan ejes lineales, la tolerancia es más exigente. Las dos guías deben quedar paralelas y coplanares dentro de lo que requiere el carro, el tipo de rodamiento y la precisión del proyecto. Apriete una guía tomando como referencia el perfil más recto o una placa mecanizada, desplace el carro manualmente y ajuste la segunda guía de manera gradual.

Nunca use el carro o el husillo para obligar a dos perfiles torcidos a coincidir. Esa tensión se traduce en puntos duros, pérdida de pasos en motores, desgaste prematuro y mayor consumo de corriente. Si el sistema usa sensores de fin de carrera, instálelos después de validar el recorrido mecánico completo.

Fallas que conviene prevenir

Una estructura desmontable falla con frecuencia por detalles pequeños: pernos demasiado largos que topan en el fondo, tuercas giradas dentro de la ranura, escuadras subdimensionadas o perfiles sin soporte intermedio. Otro problema es instalar cableado, fuentes, relés y terminal blocks sin prever canaletas, prensaestopas o puntos de alivio de tensión.

En una máquina o gabinete técnico, la mecánica y la instalación eléctrica deben planificarse juntas. Reserve ranuras para canaletas, soportes DIN, ventilación, puesta a tierra cuando aplique y rutas separadas para potencia y señales de baja tensión. Así se evita desmontar placas o perfiles solo para pasar un cable de motor, Ethernet o sensor.

En ZeroCool Parts and Electronics, una selección ordenada por sección de perfil, fijación y aplicación ayuda a reunir las piezas mecánicas y electrónicas de un proyecto sin dejar fuera componentes de montaje que suelen definirse al final.

La mejor estructura sin soldadura no es la que usa más escuadras, sino la que deja claras sus rutas de carga, mantiene las referencias de montaje y permite intervenir un componente sin desarmar todo el sistema. Antes del apriete final, compruebe diagonales, nivel, recorrido y acceso a cada perno: esos minutos de control suelen ahorrar una reconstrucción completa.
